学位论文-—sd卡存储采集数据电路设计说明书

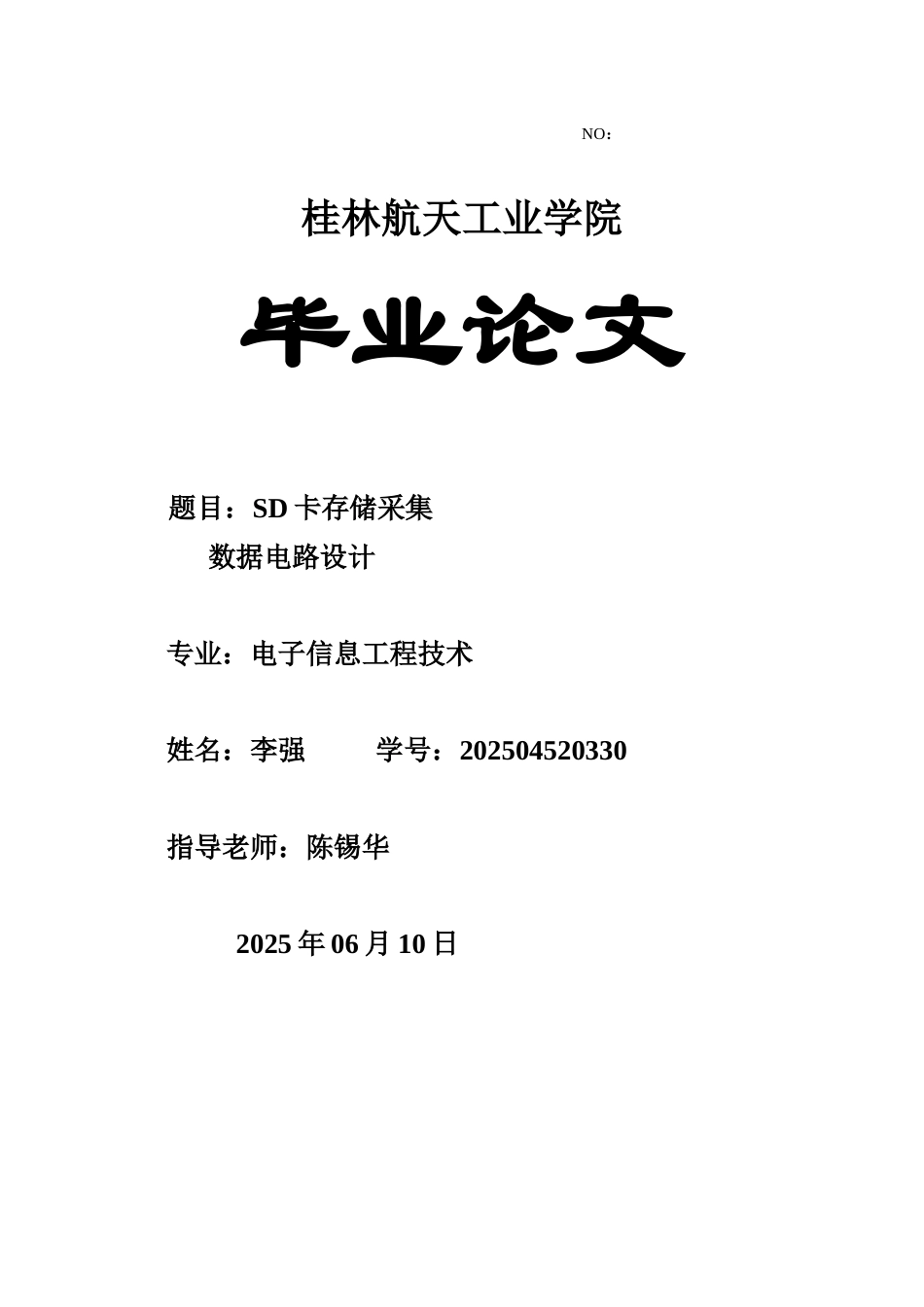

NO：桂林航天工业学院毕业论文 题目：SD 卡存储采集 数据电路设计 专业：电子信息工程技术 姓名：李强 学号：202504520330 指导老师：陈锡华 2025 年 06 月 10 日 摘 要 随着微电子技术的迅猛进展，集成电路组成的电子系统集成度越来越高，使得芯片的复杂性不断上升,单片的成本却不断降低。FPGA 产品的逻辑单元越来越多，性能越来越高，单位成本和功耗向越来越低的方向进展，使得可编程片上系统 SOPC(System On Programmable Chip)设计成为必定趋势。SD 存储卡因具备体积小、储容量高、可擦写、价格低以及非易失性等特点被广泛应用于手机、数码相机、MP3 播放器等领域。针对传统方法中􀀁 单片机(MCU )读写 SD 卡数据时需要执行复杂的文件分区表数据操作􀀁的缺点, 以 LED 护栏管显示屏技术要求为例, 提出了一种单片机主从系统中快速、简单的 SD 卡存储器的访问方法, 并给出了一种有用的 SD 卡与单片机连接的接口电路。采 纳 该 方 法 读 取 SD 卡 控 制 数 据 与 存 储 文 件 的 分 区 表 格 式 无 关 , 因 此 支 持FAT32、NTFS、exFAT 等文件格式下从 16MB ~ 32 GB 的 SD 卡。该方法对需从 SD 卡中连续读取控制数据的主、从控制系统均适用, 有很强的有用性。该方法在 LED 护栏管显示屏控制器产品中得到应用, 应用结果表明该系统读取数据稳定, 控制效果良好。论 文 介 绍 了 SD 卡 存 储 采 集 数 据 电 路 设 计 原 理 、 电 路 以 及 程 序 ， 阐 述 了 基 于STC12C5A60S2 芯片主控的 DY_mini80E 开发板实现数据的采集和数据的 SD 存储的设计电路过程和实现方法以及运行得到的结果分析。该系统能同时采集四路周期信号波形，并将四路模拟电压（0-5V）进行 A/D 转换，每秒钟转换一次，结果转换为 ASCII 码形式，且四路结果分别存储到 SD 卡预先建立好的 CH1.txt、CH2.txt、CH3.txt、CH4.txt文档中。设计在 STC12C5A60S2 主控芯片的 DY_mini80E 开发板上，利用开发板上 A/D 转换模块 PCF8591，外接 SD 接口模块，完成了调试实现。关键词： 数据采集；STC12C5A60S2； SD 卡； AbstractElectronic systems integration is increasing of Integrated circuit components with the Bureau of the rapid development of microelectronic technology，The rapid development of microel...
