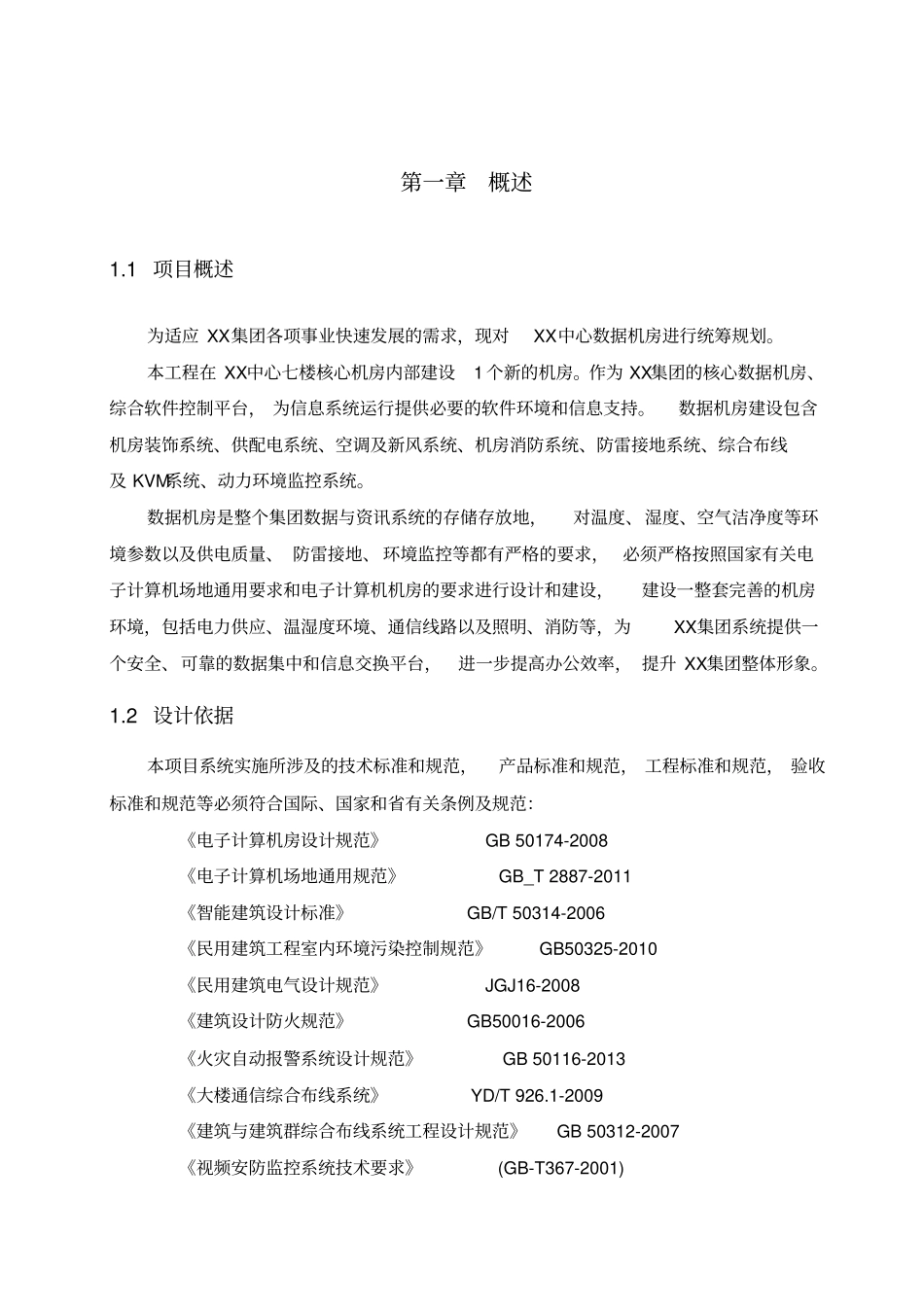

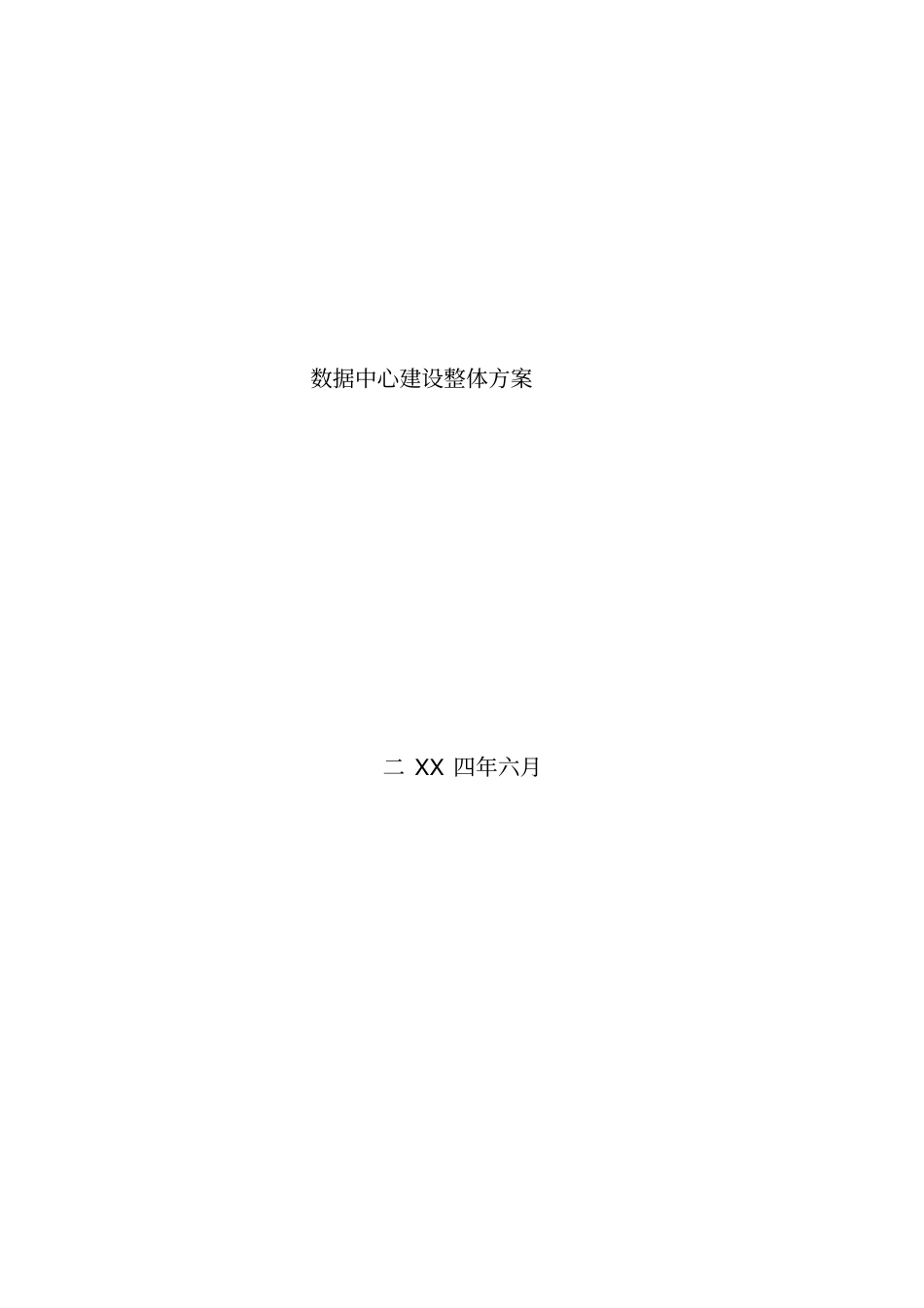

数据中心建设整体方案二XX四年六月第一章概述1.1项目概述为适应XX集团各项事业快速发展的需求，现对XX中心数据机房进行统筹规划。本工程在XX中心七楼核心机房内部建设1个新的机房。作为XX集团的核心数据机房、综合软件控制平台，为信息系统运行提供必要的软件环境和信息支持。数据机房建设包含机房装饰系统、供配电系统、空调及新风系统、机房消防系统、防雷接地系统、综合布线及KVM系统、动力环境监控系统。数据机房是整个集团数据与资讯系统的存储存放地，对温度、湿度、空气洁净度等环境参数以及供电质量、防雷接地、环境监控等都有严格的要求，必须严格按照国家有关电子计算机场地通用要求和电子计算机机房的要求进行设计和建设，建设一整套完善的机房环境，包括电力供应、温湿度环境、通信线路以及照明、消防等，为XX集团系统提供一个安全、可靠的数据集中和信息交换平台，进一步提高办公效率，提升XX集团整体形象。1.2设计依据本项目系统实施所涉及的技术标准和规范，产品标准和规范，工程标准和规范，验收标准和规范等必须符合国际、国家和省有关条例及规范：《电子计算机房设计规范》GB50174-2008《电子计算机场地通用规范》GB_T2887-2011《智能建筑设计标准》GB/T50314-2006《民用建筑工程室内环境污染控制规范》GB50325-2010《民用建筑电气设计规范》JGJ16-2008《建筑设计防火规范》GB50016-2006《火灾自动报警系统设计规范》GB50116-2013《大楼通信综合布线系统》YD/T926.1-2009《建筑与建筑群综合布线系统工程设计规范》GB50312-2007《视频安防监控系统技术要求》(GB-T367-2001)《安全防范工程技术规范》GB50348—2004《电气装置安装工程电缆线路施工及验收规范》GB50168—2006《计算机场地通用规范》GB2887-2011《采暖通风与空气调节设计规范》GB50019—2003《通风与空调工程施工质量验收规范》GB50243-2002《低压配电设计规范》GB50054-2011《施工现场临时用电安全技术规范》JGJ46-20051.3设计原则数据机房是计算机系统设备数据运营的基础设施，必须满足当前各项需求应用，又要面向未来快速增长的发展需求，设计时应遵循以下原则：安全可靠性：为保证各项业务应用，对数据机房布局、设备选型、日常维护等各个方面进行设计和建设。关键设备采用硬件备份、冗余等可靠性技术，采用相关软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高数据机房的安全可靠性。灵活扩展性：数据机房必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。标准性：在数据机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。先进性：采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。可管理性：数据机房建设工程具有一定复杂性，随着业务的不断发展，管理的任务必定会日益繁重。所以在数据机房的设计中，必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化，可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个电脑机房的运行状况，实时灯光、语音报警，实时事件记录，这样可以迅速确定故障，提高的运行性能、可靠性，简化机房管理人员的维护工作，从而为其数据机房安全、可靠的运行提供最有力的保障。1.4数据机房各功能组成数据机房建设布局的基本要求是：?合理设置机柜。?需考虑提供适当的维修空间，人员及货物运输的信道。?严密的人员进出保安措施。?可靠的防火警报及灭火设施。?采用精密空调装置以确保恒温恒湿的环境。?各种管道的合理布局。根据上述要求和数据机房的实际环境，机房规划如下所述：（1）按...
