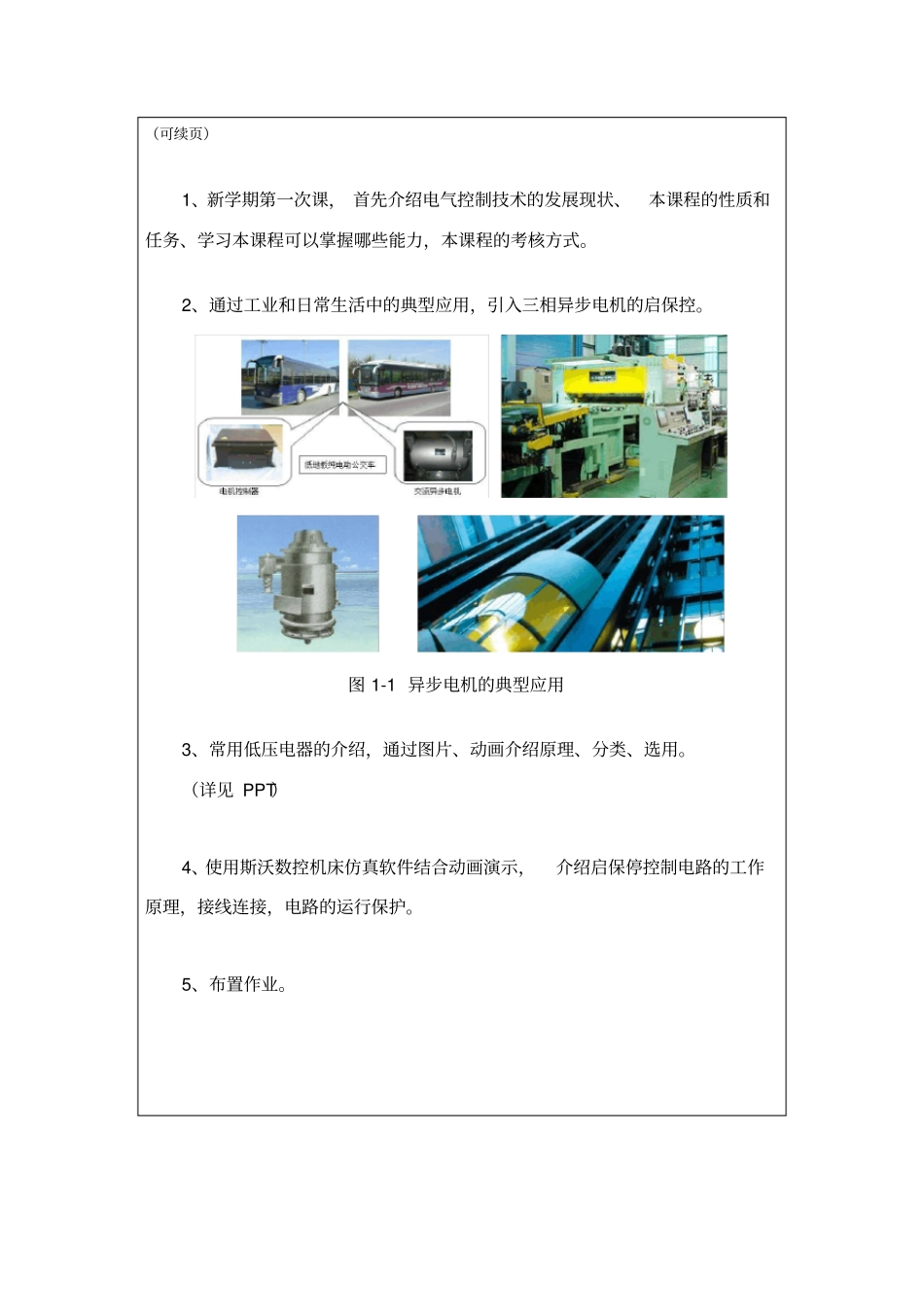

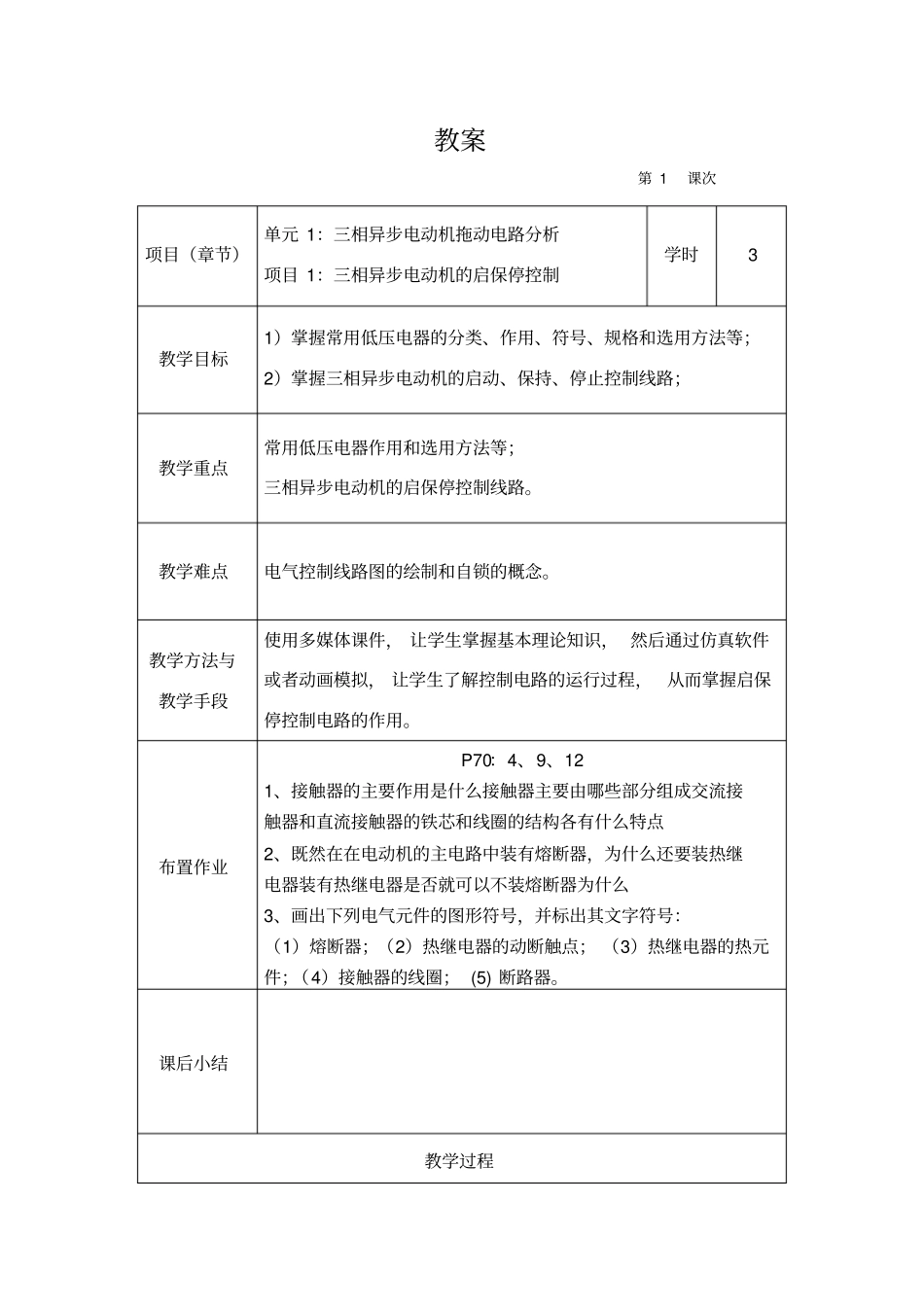

教案第1课次项目（章节）单元1：三相异步电动机拖动电路分析项目1：三相异步电动机的启保停控制学时3教学目标1）掌握常用低压电器的分类、作用、符号、规格和选用方法等；2）掌握三相异步电动机的启动、保持、停止控制线路；教学重点常用低压电器作用和选用方法等；三相异步电动机的启保停控制线路。教学难点电气控制线路图的绘制和自锁的概念。教学方法与教学手段使用多媒体课件，让学生掌握基本理论知识，然后通过仿真软件或者动画模拟，让学生了解控制电路的运行过程，从而掌握启保停控制电路的作用。布置作业P70：4、9、121、接触器的主要作用是什么接触器主要由哪些部分组成交流接触器和直流接触器的铁芯和线圈的结构各有什么特点2、既然在在电动机的主电路中装有熔断器，为什么还要装热继电器装有热继电器是否就可以不装熔断器为什么3、画出下列电气元件的图形符号，并标出其文字符号：（1）熔断器；（2）热继电器的动断触点；（3）热继电器的热元件；（4）接触器的线圈；(5)断路器。课后小结教学过程（可续页）1、新学期第一次课，首先介绍电气控制技术的发展现状、本课程的性质和任务、学习本课程可以掌握哪些能力，本课程的考核方式。2、通过工业和日常生活中的典型应用，引入三相异步电机的启保控。图1-1异步电机的典型应用3、常用低压电器的介绍，通过图片、动画介绍原理、分类、选用。（详见PPT）4、使用斯沃数控机床仿真软件结合动画演示，介绍启保停控制电路的工作原理，接线连接，电路的运行保护。5、布置作业。教案第2课次项目（章节）单元1：三相异步电动机拖动电路分析项目2：三相异步电动机正反转与顺序控制学时3教学目标1）掌握三相异步电动机正反转与顺序控制线路的工作原理；2）掌握接触器联锁和双重联锁的实现办法；3）掌握时间继电器的原理，结构和用途；4)掌握电气控制线路的读图方法。教学重点掌握三相异步电动机正反转与顺序控制线路的工作原理；掌握电气控制线路的读图方法。教学难点接触器联锁和双重联锁的实现办法教学方法与教学手段使用多媒体课件，让学生掌握基本理论知识，然后通过仿真软件或者动画模拟，让学生了解控制电路的运行过程，从而掌握正反转和顺序控制电路的作用。布置作业P70：20、211、按下列要求画出三相笼型异步电动机的控制线路：（1）既能点动又能连续运转；（2）能正反转控制；（3）能在两处起停；（4）有必要的保护。2、设计一个控制三台三相异步电动机的控制电路，要求MA1启动20S后，MA2自行启动，运行5S后，MA1停转，同时MA3启动，再运行5S后，三台电动机全部停转。课后小结教学过程（可续页）1、复习提问：(a)低压电器的界定；(b)直流电磁机构与交流电磁机构的异同；(c)启保停控制电路的保护功能。2、通过工业典型应用，引入三相异步电机正反转和顺序控制。图1-2全功能车床主轴的运动3、常用时间继电器的介绍，通过图片、动画介绍原理、分类、选用。（详见PPT）4、使用斯沃数控机床仿真软件结合动画演示，介绍正反转和顺序控制电路的工作原理，接线连接，电路的运行保护。5、布置作业。教案第3课次项目（章节）单元1：三相异步电动机拖动电路分析项目3：三相异步电动机的降压启动项目4：三相异步电动机的调速控制学时3教学目标1）掌握三相异步电动机的降压启动的方法；2）掌握三相异步电动机的调速方法；3）了解变频器的结构、工作原理等知识。教学重点掌握三相异步电动机各种降压启动电路的组成和工作原理；掌握三相异步电动机调速控制线路的组成和工作原理；教学难点三相异步电动机三种降压启动方法的特点及使用场合三相异步电动机的调速方法教学方法与教学手段使用多媒体课件，让学生掌握基本理论知识，然后通过动画模拟，让学生了解控制电路的运行过程，从而掌握控制电路的作用。布置作业P70：19、23、251、试分析三个接触器控制的电动机星—三角降压启动控制电路的工作原理。2、设计一台电动机启动的控制电路，要求满足以下功能：（1）采用手动和自动降压启动；（2）能实现连续运转和点动控制，且要求当点动工作时处于降压运行状态；（3）具有必要的联锁与保护环节。25、现有一台双速笼型异步电动机（具有低速启动→...
