GSM手机的维修方法与技巧VIP免费

GSM手机的维修方法与技巧_第1页
1/14

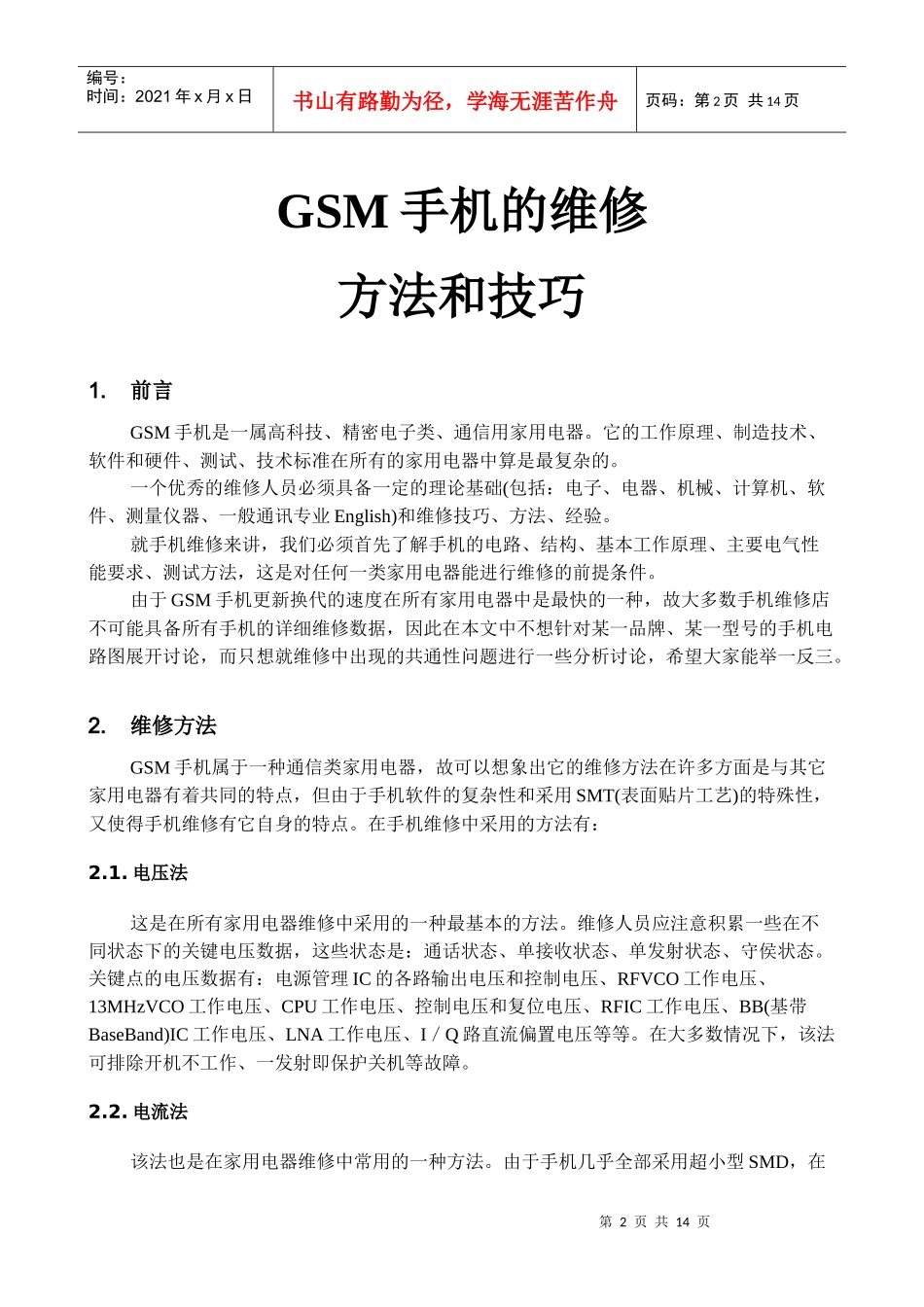

GSM手机的维修方法与技巧_第2页
2/14

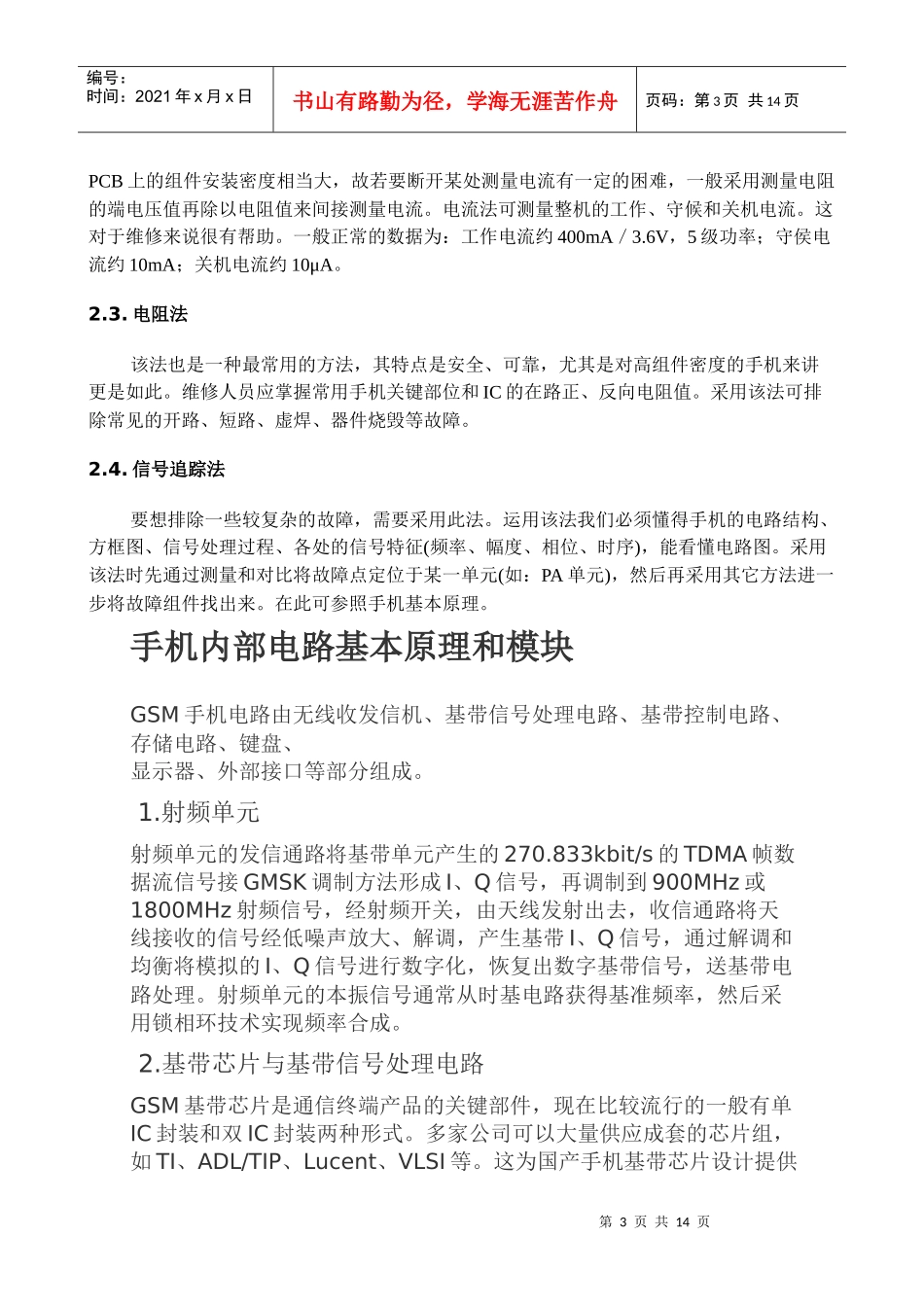

GSM手机的维修方法与技巧_第3页
3/14
更多企业学院:《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页GSM手机的维修方法和技巧1.前言GSM手机是一属高科技、精密电子类、通信用家用电器。它的工作原理、制造技术、软件和硬件、测试、技术标准在所有的家用电器中算是最复杂的。一个优秀的维修人员必须具备一定的理论基础(包括:电子、电器、机械、计算机、软件、测量仪器、一般通讯专业English)和维修技巧、方法、经验。就手机维修来讲,我们必须首先了解手机的电路、结构、基本工作原理、主要电气性能要求、测试方法,这是对任何一类家用电器能进行维修的前提条件。由于GSM手机更新换代的速度在所有家用电器中是最快的一种,故大多数手机维修店不可能具备所有手机的详细维修数据,因此在本文中不想针对某一品牌、某一型号的手机电路图展开讨论,而只想就维修中出现的共通性问题进行一些分析讨论,希望大家能举一反三。2.维修方法GSM手机属于一种通信类家用电器,故可以想象出它的维修方法在许多方面是与其它家用电器有着共同的特点,但由于手机软件的复杂性和采用SMT(表面贴片工艺)的特殊性,又使得手机维修有它自身的特点。在手机维修中采用的方法有:2.1.电压法这是在所有家用电器维修中采用的一种最基本的方法。维修人员应注意积累一些在不同状态下的关键电压数据,这些状态是:通话状态、单接收状态、单发射状态、守侯状态。关键点的电压数据有:电源管理IC的各路输出电压和控制电压、RFVCO工作电压、13MHzVCO工作电压、CPU工作电压、控制电压和复位电压、RFIC工作电压、BB(基带BaseBand)IC工作电压、LNA工作电压、I/Q路直流偏置电压等等。在大多数情况下,该法可排除开机不工作、一发射即保护关机等故障。2.2.电流法该法也是在家用电器维修中常用的一种方法。由于手机几乎全部采用超小型SMD,在第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页PCB上的组件安装密度相当大,故若要断开某处测量电流有一定的困难,一般采用测量电阻的端电压值再除以电阻值来间接测量电流。电流法可测量整机的工作、守候和关机电流。这对于维修来说很有帮助。一般正常的数据为:工作电流约400mA/3.6V,5级功率;守侯电流约10mA;关机电流约10μA。2.3.电阻法该法也是一种最常用的方法,其特点是安全、可靠,尤其是对高组件密度的手机来讲更是如此。维修人员应掌握常用手机关键部位和IC的在路正、反向电阻值。采用该法可排除常见的开路、短路、虚焊、器件烧毁等故障。2.4.信号追踪法要想排除一些较复杂的故障,需要采用此法。运用该法我们必须懂得手机的电路结构、方框图、信号处理过程、各处的信号特征(频率、幅度、相位、时序),能看懂电路图。采用该法时先通过测量和对比将故障点定位于某一单元(如:PA单元),然后再采用其它方法进一步将故障组件找出来。在此可参照手机基本原理。手机内部电路基本原理和模块GSM手机电路由无线收发信机、基带信号处理电路、基带控制电路、存储电路、键盘、显示器、外部接口等部分组成。1.射频单元射频单元的发信通路将基带单元产生的270.833kbit/s的TDMA帧数据流信号接GMSK调制方法形成I、Q信号,再调制到900MHz或1800MHz射频信号,经射频开关,由天线发射出去,收信通路将天线接收的信号经低噪声放大、解调,产生基带I、Q信号,通过解调和均衡将模拟的I、Q信号进行数字化,恢复出数字基带信号,送基带电路处理。射频单元的本振信号通常从时基电路获得基准频率,然后采用锁相环技术实现频率合成。2.基带芯片与基带信号处理电路GSM基带芯片是通信终端产品的关键部...
