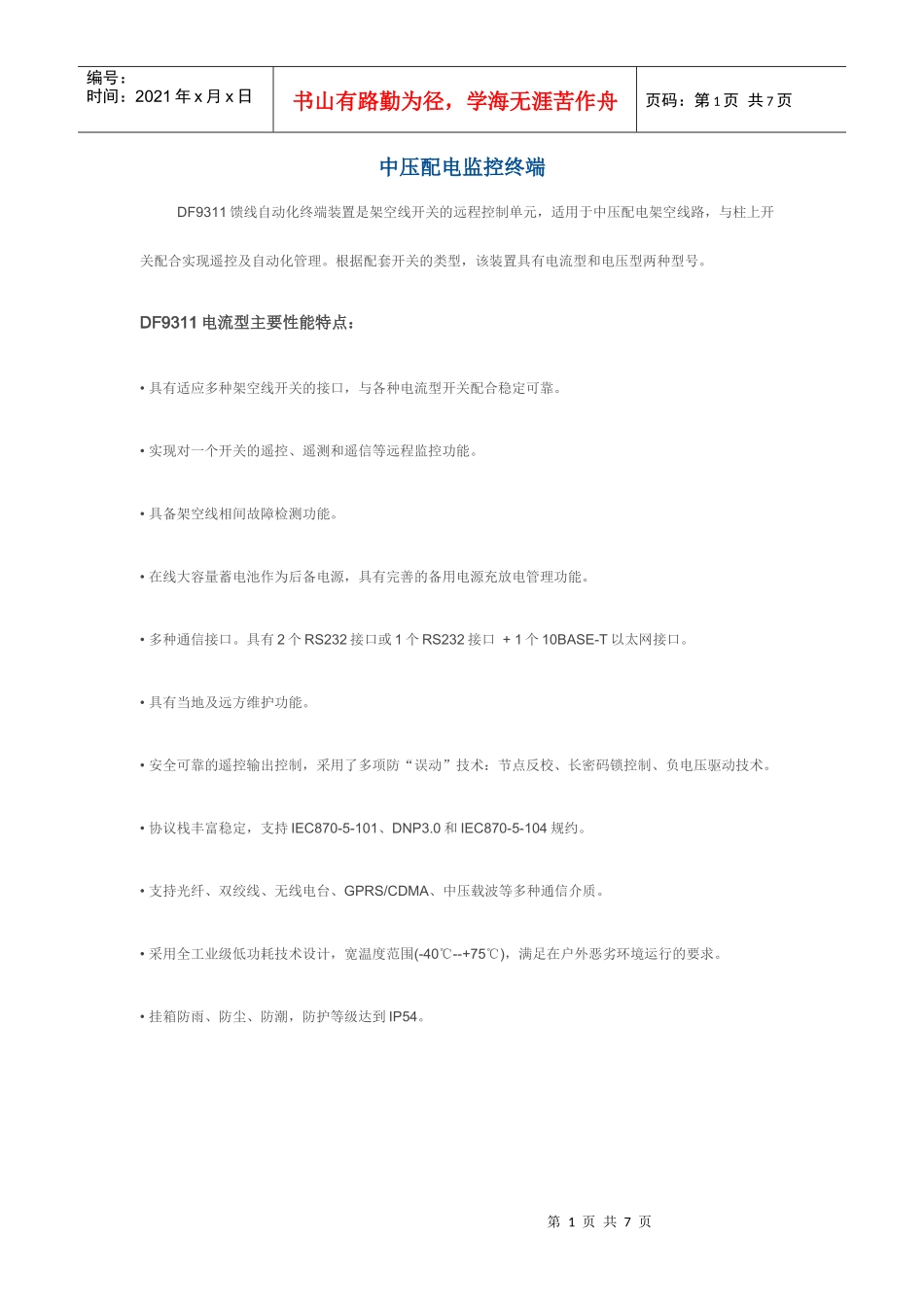

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页中压配电监控终端DF9311馈线自动化终端装置是架空线开关的远程控制单元，适用于中压配电架空线路，与柱上开关配合实现遥控及自动化管理。根据配套开关的类型，该装置具有电流型和电压型两种型号。DF9311电流型主要性能特点：•具有适应多种架空线开关的接口，与各种电流型开关配合稳定可靠。•实现对一个开关的遥控、遥测和遥信等远程监控功能。•具备架空线相间故障检测功能。•在线大容量蓄电池作为后备电源，具有完善的备用电源充放电管理功能。•多种通信接口。具有2个RS232接口或1个RS232接口+1个10BASE-T以太网接口。•具有当地及远方维护功能。•安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。•协议栈丰富稳定，支持IEC870-5-101、DNP3.0和IEC870-5-104规约。•支持光纤、双绞线、无线电台、GPRS/CDMA、中压载波等多种通信介质。•采用全工业级低功耗技术设计，宽温度范围(-40℃--+75℃)，满足在户外恶劣环境运行的要求。•挂箱防雨、防尘、防潮，防护等级达到IP54。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页DF9311V电压型主要性能特点：•实现对一个开关的遥控、遥测和遥信等远程监控功能。•具有适应电压型开关（如VSP5）的接口，可以实现基于“电压-时间”模式的馈线故障检测、隔离和恢复，处理过程不依赖于后备电源和通讯系统。•多种通信接口。具有2个RS232接口或1个RS232接口+1个10BASE-T以太网接口。•具有当地及远方维护功能。•安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。•协议栈丰富稳定，支持IEC870-5-101、DNP3.0和IEC870-5-104规约。•支持光纤、双绞线、无线电台、GPRS/CDMA、中压载波等多种通信介质。•采用全工业级低功耗技术设计，宽温度范围(-40℃--+75℃)，满足在户外恶劣环境运行的要求。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页•挂箱防雨、防尘、防潮，防护等级达到IP54。DF9312配电自动化终端DF9312配电自动化终端装置适用于环网柜、配电室、开闭所及中低压变电站。具有处理2～20个开关远程监控的全部功能。该装置采用插箱结构，模块组态灵活，扩展方便，能够实现各种监控容量的配置要求，最大限度地满足用户的实际需求。该装置具有机柜式、嵌入式和挂箱式三种安装方式。•2008年获得“实用新型专利证书”，专利号：ZL200820023581.0•2005年在获得了马来西亚TNB公司2000多台的设备订单。•2007年中标北京奥运配网自动化终端项目。•2008年中标广州供电局、深圳供电局大型配网自动化项目。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页特别是在北京奥运媒体村及奥运场馆周边电力监控中，DF9312的可靠、稳定运行对奥运保电工作发挥着积极作用。嵌入式安装主体结构（一体式插箱）19英寸3U主要性能特点：•实现对多个开关的遥控、遥测和遥信等远程监控功能。•多种结构形式，分别适用于嵌入式、壁挂式和柜式安装要求。•插板式结构，功能插板种类丰富，组态配置灵活，支持插件热插拔功能。•具有相间故障检测功能，识别瞬时故障和永久故障。•具有电压无功补偿（VQC）功能。•具有数据分类处理功能，有效解决配网海量数据问题。•具有整点数据存储、极值数据统计并生成历史曲线查看功能。•全面的自检、互检及错误报警功能。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页•支持光纤、双绞线、无线电台、GPRS/CDMA、中压载波等多种通信介质。•支持DNP3.0、IEC60870-5-101、IEC60870-5-104等通信协议，具有多串口和以太网接口，可以作为配电子站使用。•具有电源监视及蓄电池（铅酸或锂离子电池）智能管理功能。•支持远程维护，可远程查看运行数据、上下装程序和参数。•安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、...
