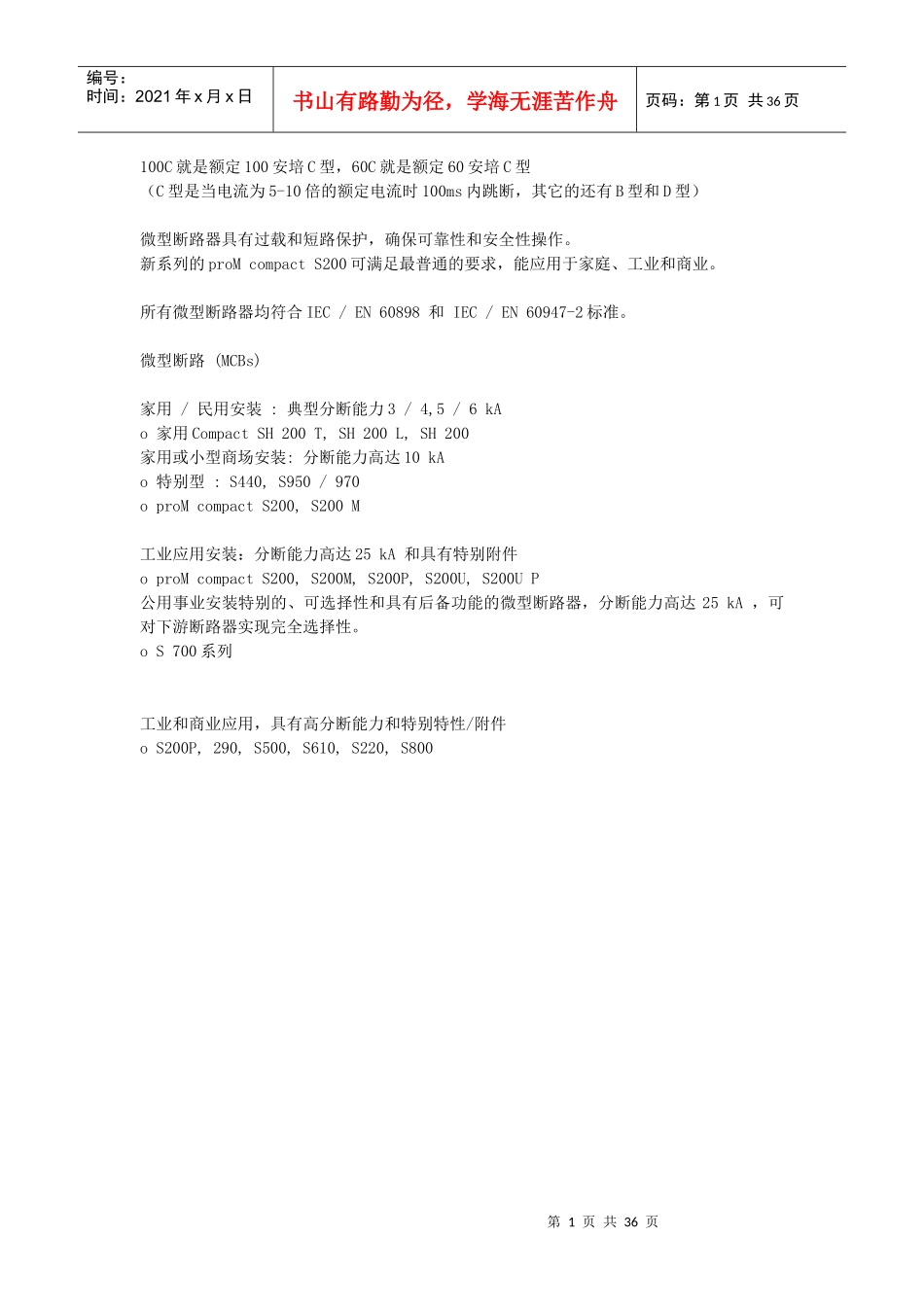

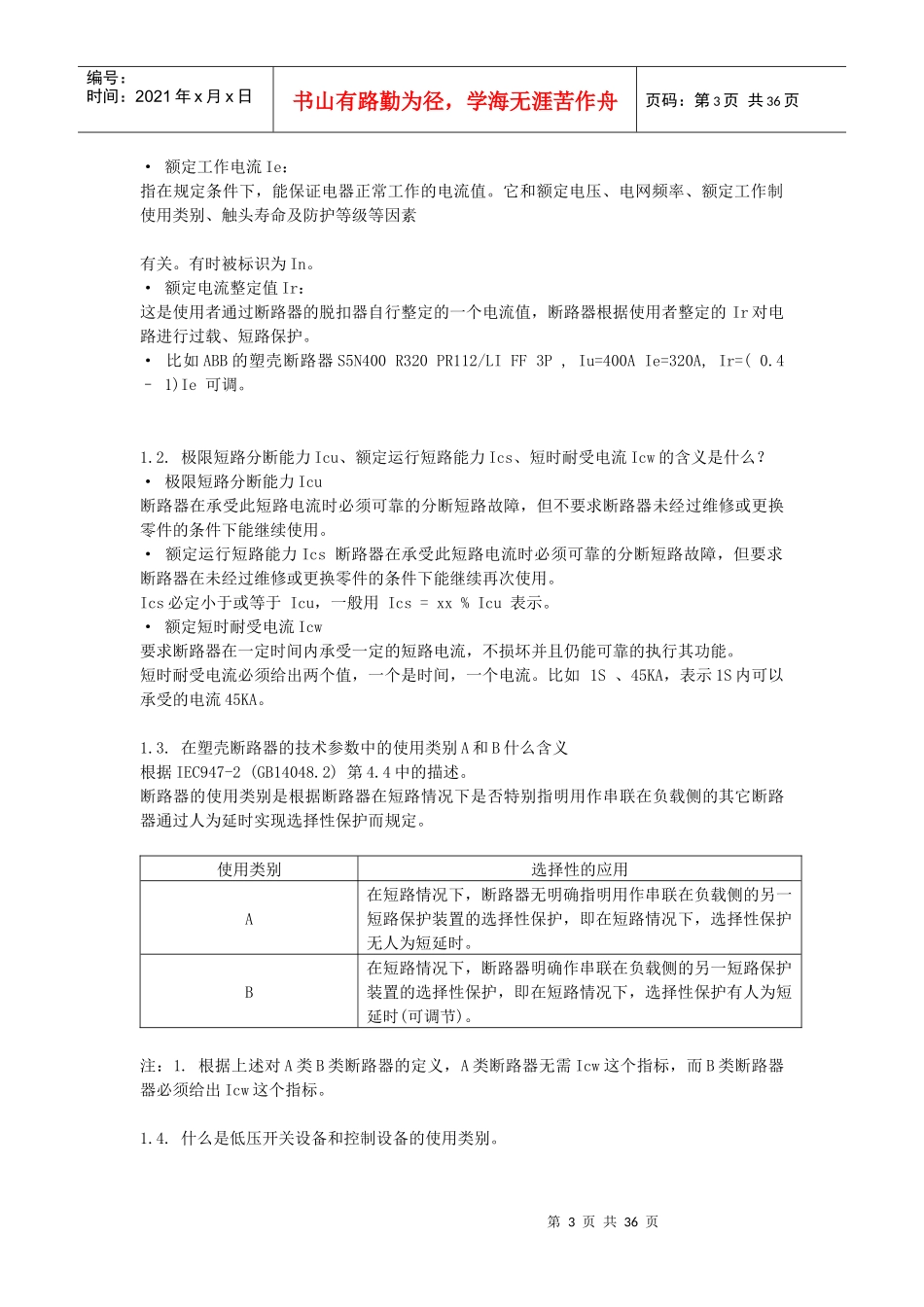

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页100C就是额定100安培C型，60C就是额定60安培C型（C型是当电流为5-10倍的额定电流时100ms内跳断，其它的还有B型和D型）微型断路器具有过载和短路保护，确保可靠性和安全性操作。新系列的proMcompactS200可满足最普通的要求，能应用于家庭、工业和商业。所有微型断路器均符合IEC/EN60898和IEC/EN60947-2标准。微型断路(MCBs)家用/民用安装:典型分断能力3/4,5/6kAo家用CompactSH200T,SH200L,SH200家用或小型商场安装:分断能力高达10kAo特别型:S440,S950/970oproMcompactS200,S200M工业应用安装：分断能力高达25kA和具有特别附件oproMcompactS200,S200M,S200P,S200U,S200UP公用事业安装特别的、可选择性和具有后备功能的微型断路器，分断能力高达25kA，可对下游断路器实现完全选择性。oS700系列工业和商业应用，具有高分断能力和特别特性/附件oS200P,290,S500,S610,S220,S800第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页ABB开关电气技术应用1目录页数1．低压产品综合类………………………………………………………………22．MCB微型断路器………………………………………………………………73．SPD电涌保护器………………………………………………………………104．MCB微型断路器………………………………………………………………125．ACB:F系列框架断路器………………………………………………………156．ACB:E系列框架断路器……………………………………………………..177．DPT双电源控制器…………………………………………………………….198．开关熔断器类………………………………………………………………….209．无功功率补偿元器件………………………………………………………….2210．ESD3000变配电监控与马达管理中心……………………………………..2411．接触器类………………………………………………………………………2512．热继电器………………………………………………………………………2713．手动马达启动器……………………………………………………………….2914．软启动器……………………………………………………………………….301.低压产品综合类1.1.空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？·框架电流Iu：又称为额定不间断电流。指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页·额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。它和额定电压、电网频率、额定工作制使用类别、触头寿命及防护等级等因素有关。有时被标识为In。·额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。·比如ABB的塑壳断路器S5N400R320PR112/LIFF3P,Iu=400AIe=320A,Ir=(0.4–1)Ie可调。1.2.极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？·极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。·额定运行短路能力Ics断路器在承受此短路电流时必须可靠的分断短路故障，但要求断路器在未经过维修或更换零件的条件下能继续再次使用。Ics必定小于或等于Icu，一般用Ics=xx%Icu表示。·额定短时耐受电流Icw要求断路器在一定时间内承受一定的短路电流，不损坏并且仍能可靠的执行其功能。短时耐受电流必须给出两个值，一个是时间，一个电流。比如1S、45KA，表示1S内可以承受的电流45KA。1.3.在塑壳断路器的技术参数中的使用类别A和B什么含义根据IEC947-2(GB14048.2)第4.4中的描述。断路器的使用类别是根据断路器在短路情况下是否特别指明用作串联在负载侧的其它断路器通过人为延时实现选择性保护而规定。使用类别选择性的应用A在短路情况下，断路器无明确指明用作串联在负载侧...
