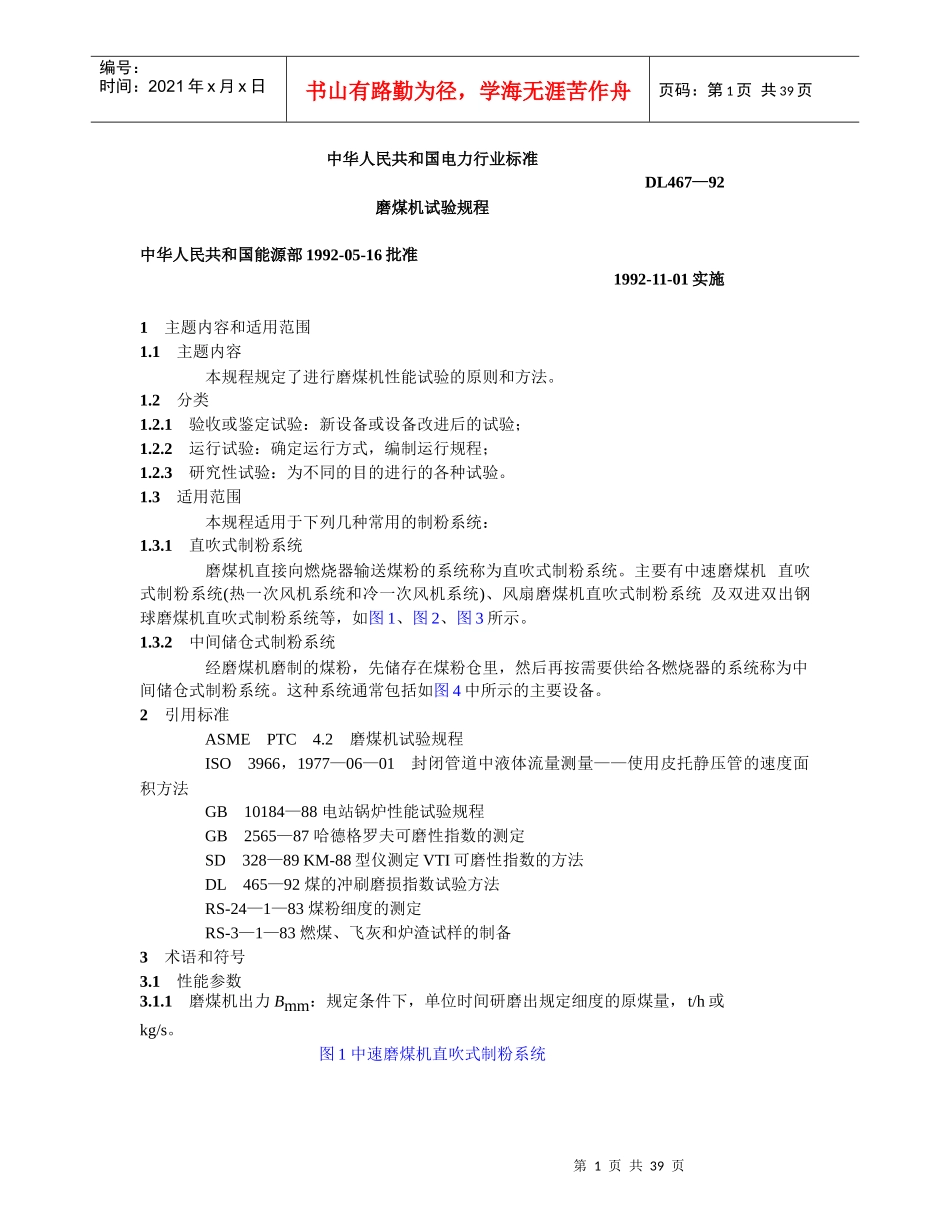

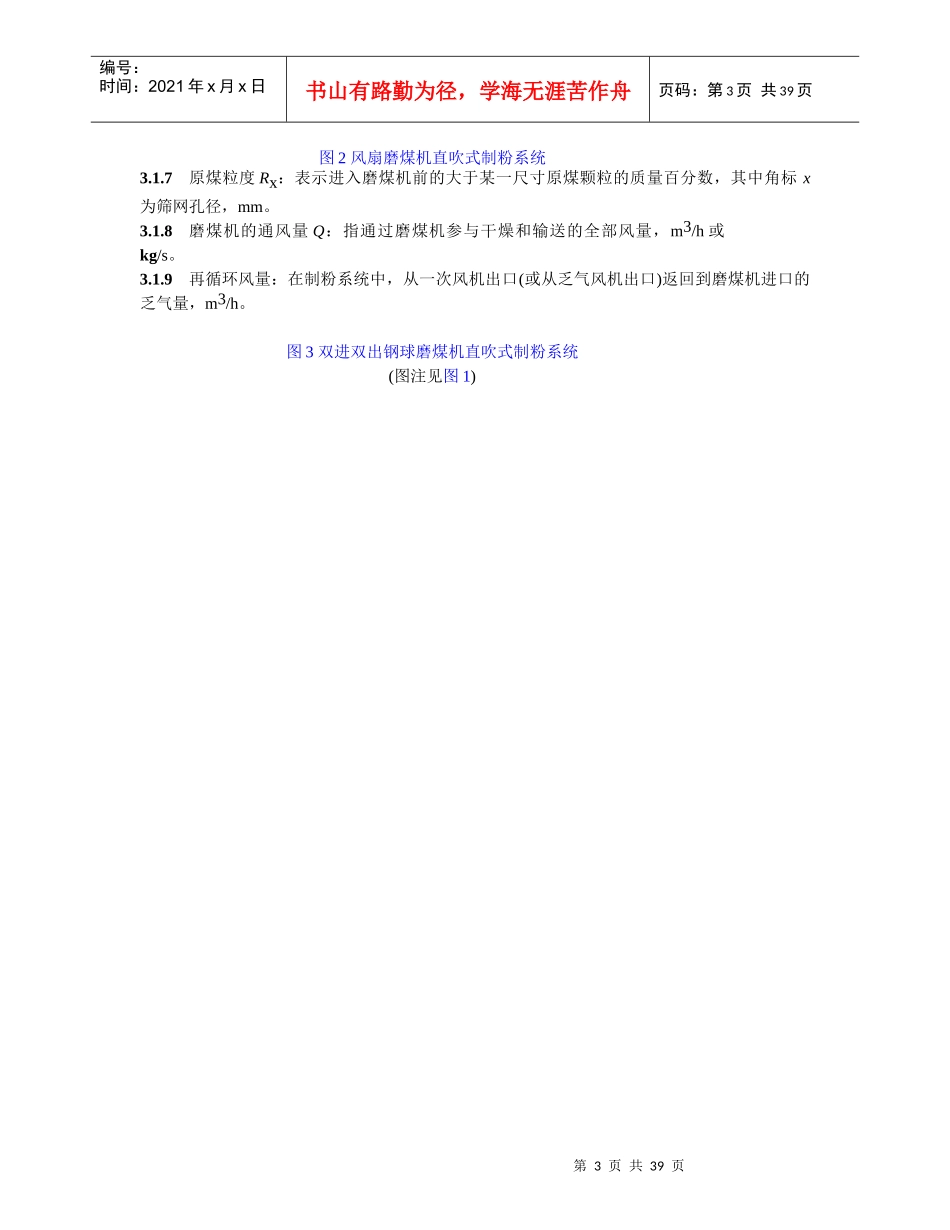

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页中华人民共和国电力行业标准DL467—92磨煤机试验规程中华人民共和国能源部1992-05-16批准1992-11-01实施1主题内容和适用范围1.1主题内容本规程规定了进行磨煤机性能试验的原则和方法。1.2分类1.2.1验收或鉴定试验：新设备或设备改进后的试验；1.2.2运行试验：确定运行方式，编制运行规程；1.2.3研究性试验：为不同的目的进行的各种试验。1.3适用范围本规程适用于下列几种常用的制粉系统：1.3.1直吹式制粉系统磨煤机直接向燃烧器输送煤粉的系统称为直吹式制粉系统。主要有中速磨煤机直吹式制粉系统(热一次风机系统和冷一次风机系统)、风扇磨煤机直吹式制粉系统及双进双出钢球磨煤机直吹式制粉系统等，如图1、图2、图3所示。1.3.2中间储仓式制粉系统经磨煤机磨制的煤粉，先储存在煤粉仓里，然后再按需要供给各燃烧器的系统称为中间储仓式制粉系统。这种系统通常包括如图4中所示的主要设备。2引用标准ASMEPTC4.2磨煤机试验规程ISO3966，1977—06—01封闭管道中液体流量测量——使用皮托静压管的速度面积方法GB10184—88电站锅炉性能试验规程GB2565—87哈德格罗夫可磨性指数的测定SD328—89KM-88型仪测定VTI可磨性指数的方法DL465—92煤的冲刷磨损指数试验方法RS-24—1—83煤粉细度的测定RS-3—1—83燃煤、飞灰和炉渣试样的制备3术语和符号3.1性能参数3.1.1磨煤机出力Bmm：规定条件下，单位时间研磨出规定细度的原煤量，t/h或kg/s。图1中速磨煤机直吹式制粉系统第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页(a)热一次风机系统；(b)冷一次风机系统1—锅炉；2—空气预热器；3—送风机；4—给煤机；5—下降干燥管；6—磨煤机；7—木块分离器；8—粗粉分离器；9—防爆门；10—细粉分离器；11—锁气器；12—木屑分离器；13—换向器；14—吸潮管；15—螺旋输粉机；16—煤粉仓；17—给粉机；18—风粉混合器；19—一次风箱；20—一次风机；21—乏气风箱；22—乏气风机；23—二次风箱；24—喷燃器；25—乏气喷嘴；26—煤粉分配器；27—隔绝门；28—风量测量装置；29—密封风机；30—冷烟风机(含图2、图3、图4注)3.1.2磨煤机最大出力：磨煤机研磨出的煤粉能满足锅炉燃烧要求并能稳定运行时的最大出力。3.1.3煤粉细度Rx%：用标准筛确定的某一粒径煤粉颗粒的质量百分数，用某一规定筛网上的剩余量占全部筛分样质量的百分数来表示。其中角标x为标准筛网孔径，μm。3.1.4煤粉均匀性系数n：表征煤粉粒度分布的特性系数。3.1.5原煤可磨性指数：表示原煤研磨难易程度的特性系数。最常用的有哈德格罗夫法和VTI法测定的可磨性指数。3.1.6原煤冲刷磨损指数Ke：表示煤对研磨件磨损强弱程度的系数，磨煤机选型的重要依据之一。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页图2风扇磨煤机直吹式制粉系统3.1.7原煤粒度Rx：表示进入磨煤机前的大于某一尺寸原煤颗粒的质量百分数，其中角标x为筛网孔径，mm。3.1.8磨煤机的通风量Q：指通过磨煤机参与干燥和输送的全部风量，m3/h或kg/s。3.1.9再循环风量：在制粉系统中，从一次风机出口(或从乏气风机出口)返回到磨煤机进口的乏气量，m3/h。图3双进双出钢球磨煤机直吹式制粉系统(图注见图1)第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页3.1.10调温风量：加入到进磨煤机的热空气或烟气流中，将其温度调节到适合磨煤机用的空气量，m3/h。3.1.11乏气量：从细粉分离器分离出来的含一定煤粉和空气(或烟气-空气)的混合物，m3/h。3.1.12一次风量：输送煤粉并进入主燃烧器的风量，m3/h或kg/s。3.1.13石子煤量：从磨煤机排出的矸石和其他铁件残渣等，kg/h。3.1.14消耗功率P：磨煤机驱动装置输入的功率，kW。3.1.15耗电率E：磨制每吨煤所消耗的电能，kW·h/t。3.1.16制粉系统漏风率：在负压制粉系统中通过系统部件漏入系统中去的空气占系统入口通风量的份额，%。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，...
