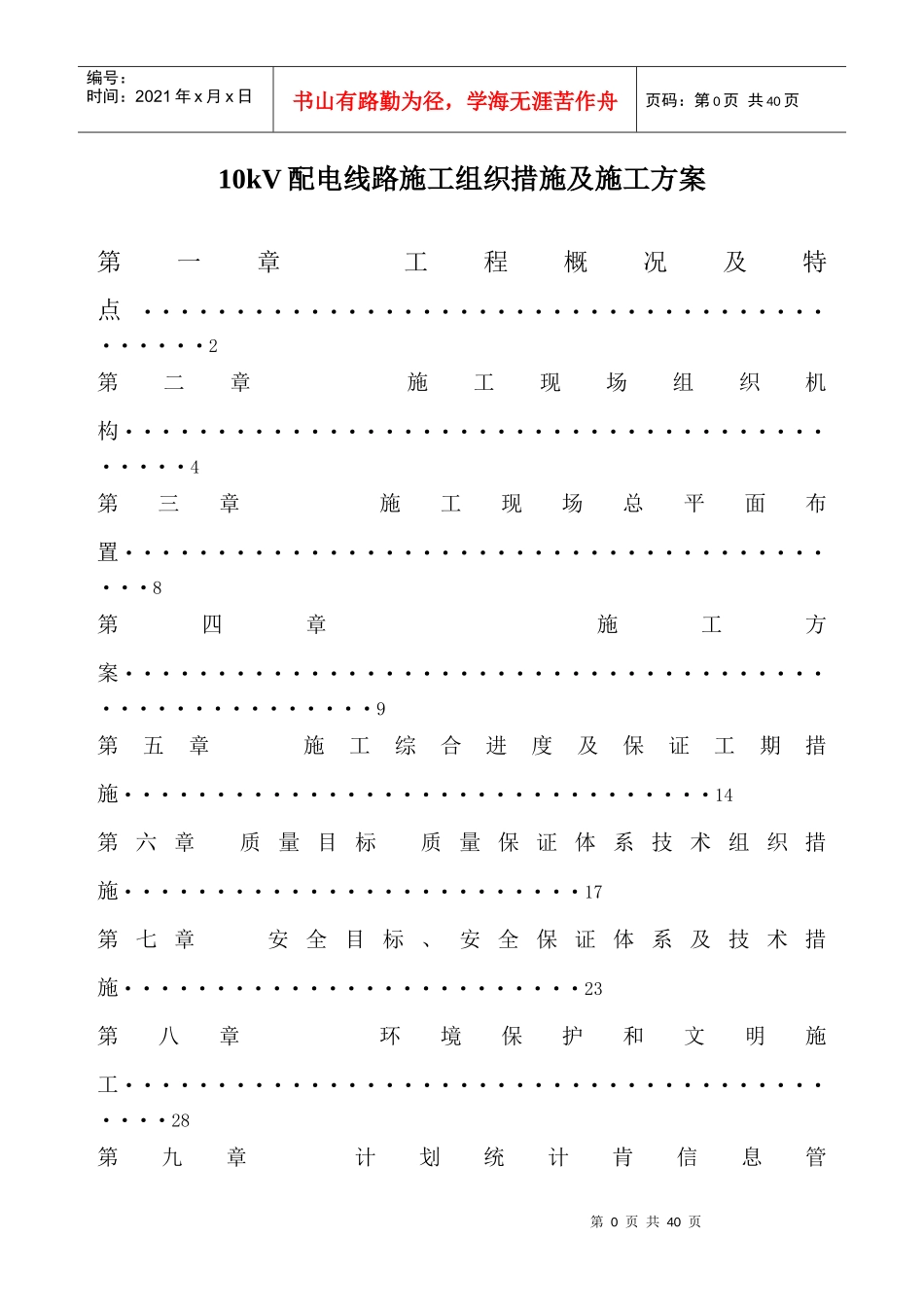

第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共40页10kV配电线路施工组织措施及施工方案第一章工程概况及特点···········································2第二章施工现场组织机构···········································4第三章施工现场总平面布置·········································8第四章施工方案·····················································9第五章施工综合进度及保证工期措施································14第六章质量目标质量保证体系技术组织措施·························17第七章安全目标、安全保证体系及技术措施·························23第八章环境保护和文明施工··········································28第九章计划统计肯信息管第1页共40页第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页理··········································30第一章：工程概况及特点1.1、工程概况本工程为丹达河35KV变电站-大坝以及35KV变电站-厂房10KV输电线路新建工程，线路起于丹达河35kv变电站出线构架悬挂点起，至大坝以及厂房终端杆止，总长度约14500.63m(其中35KV变电站-大坝1544.32m,35KV变电站-厂房12956.31m)，线路采用LGJ-70/7导线。本段线路地形为高山大岭。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页1.2、线路路径1.2.1、线路两端进出线情况线路起于丹达河35kv变电站出线构架悬挂点起，至大坝以及厂房终端杆止；1.2.2、线路路径线路采用LGJ-70/7导线，长约14.5km。1.2.3、沿线地形、地貌本工程线路跨越10KV线五次，公路六次，深沟二十四次，曲折系数1.12，所经地段为高大山岭，相邻杆塔位高差较大，线路地形为高山和陡崖。1.2.4、交通运输本工程线路沿大渡河河谷地形走线，所经地段为高大山岭，相邻杆塔位高差较大，线路地形为高山和陡崖。故本线路交通运输不便。本线路工程选用单杆、双杆，杆基共约124基。1.3、工程承包范围：1.3.1、工程量范围：起于丹达河35kv变电站出线构架悬挂点，止于大坝以及厂房终端杆基础124基立杆塔基数124基架线长度14.5km附件安装102基1.3.2、材料供应：本工程主要材料和辅材由我部在云南市场购买。1.3.3、基础型式：基础均采用预制的拉盘。1.3.4、杆塔型式：本工程共使用杆塔124基、选用4种杆型、各种杆型使用情况如下表：序号杆型数量备注1终端杆D1-104基2直线杆Z1-1018基第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页3直线杆Z2-1015基4直线杆Z3-1043基5直线杆ZH-1016基6转角双杆JH-108基7耐张杆J1-105基8耐张杆J2-1015基本工程采用预应力水泥杆。接头钢圈刷二道防锈漆、一道油漆防腐。杆塔所有的外露铁件及埋置于土壤里的金属零部件和连接件均采取热镀锌防腐处理。1.3.5、导线及防振措施本工程导线采用LGJ-70/7钢芯铝绞线；导线采用FD-2型防震锤消震。1.3.6、绝缘子本工程线路所经地段海拔为2800米以上，沿线没有污染源，按《规程》要求，结合该工程实际情况，选用XP-7型瓷质绝缘子。1.3.7、金具本工程金具除支撑架外，其余均采用国家标准定型金具，其强度与绝缘子强度相匹配，即满足GB2314—1997《电力金具通用技术条件》规定的一九九七年电力部《金具产品样本》。导、地线的接续均采用爆压连接。1.3.8、防雷、接地本线路沿线无污染源，所经地区年平均雷电日为40天，属一般雷区。本线路杆塔均需敷设水平放射式接地体。接地体埋深一般地区为0.6米，对岩石地区应不小于0.3米（并要求取土回填）。接地体采用Φ10园钢，接地引下线采用Φ12园钢。每...
