26标施工组织设计（1-3章28）(DOC28页)VIP免费

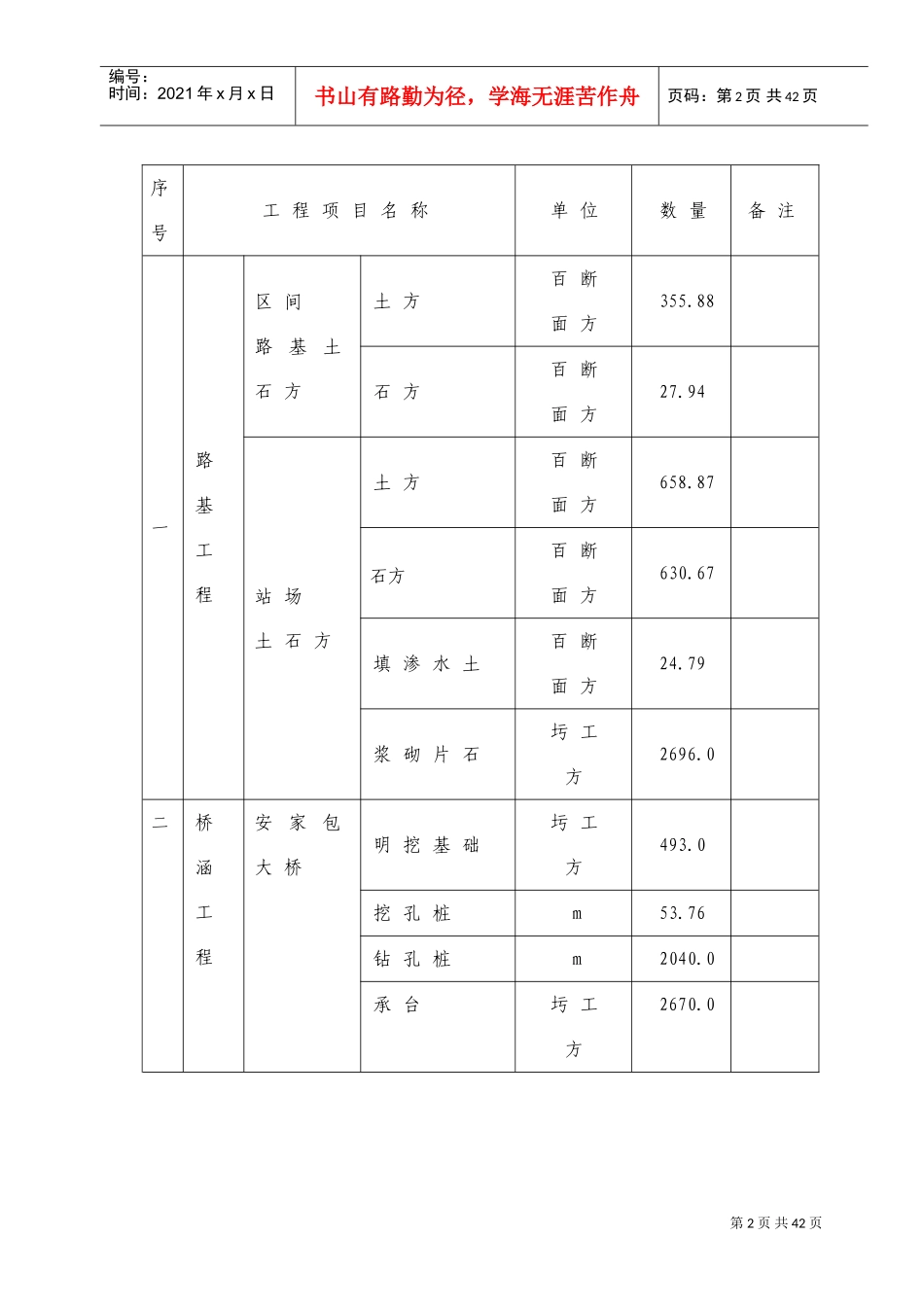

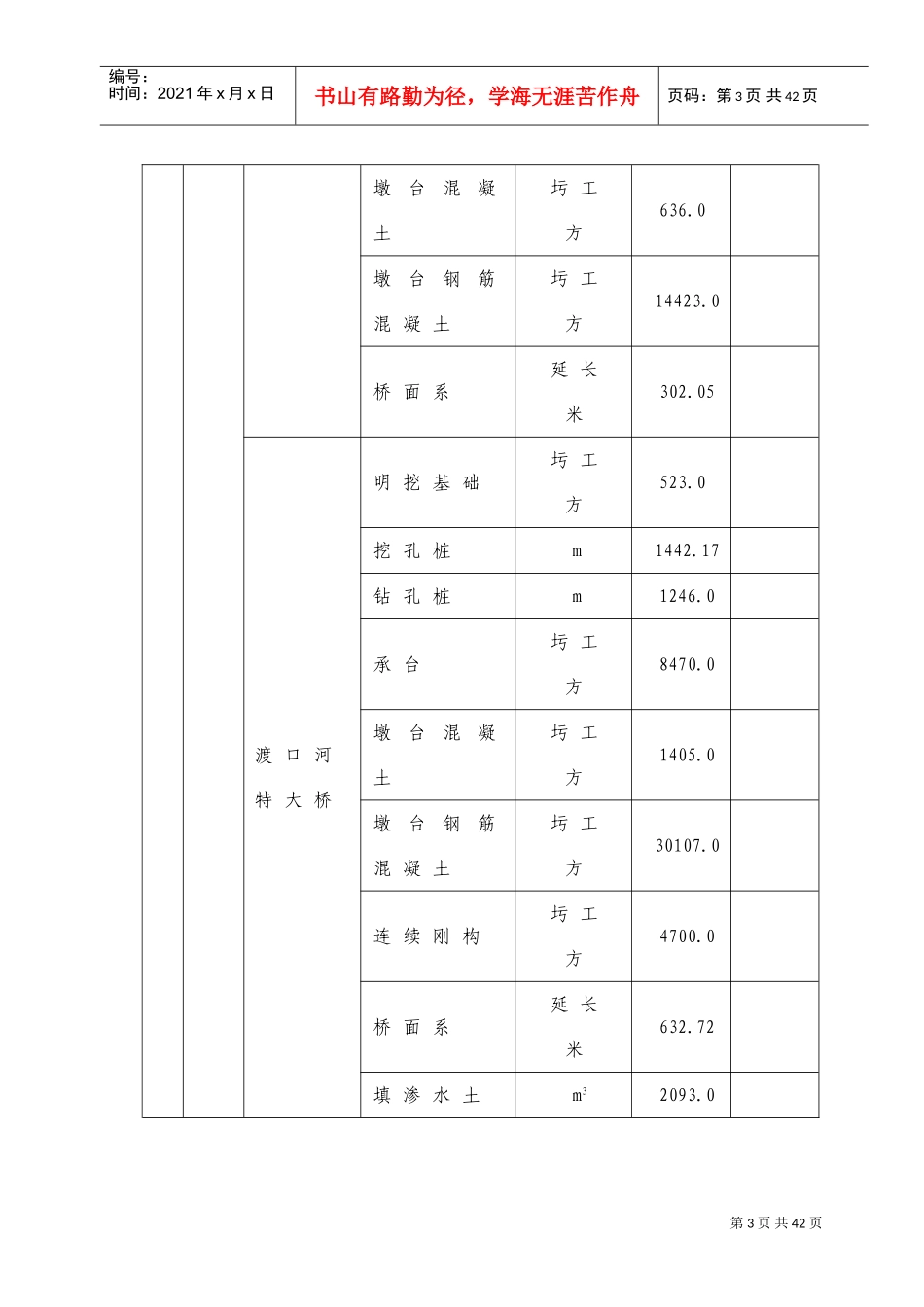

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页1.工程概况1.1.工程简介新建铁路宜昌至万州线26标段起讫里程为DK241+310～DK251+195，线路全长10.222公里，位于湖北省恩施州的白果镇和屯堡镇。本标段主要工程项目有安家包大桥、白果车站、云雾山隧道、周家湾隧道、渡口河特大桥、白龙坝隧道等。1.2.工程范围及主要工程数量1.2.1.工程范围本标段内的工程范围包括：路基（含白果车站）、涵洞、桥梁、隧道、轨道、房屋、其他运营生产设备及建筑物。不含集中制架梁或购架梁以及设备费，电力牵引供电、生产房屋及其附属工程。另外本标段工程范围还包括为完成上述线下工程的改移道路、砍树挖根及青苗补偿、环保、水保工程和大临设施（不含材料厂、永临结合的电力工程、临时通信）。1.2.2.主要工程数量本标段主要工程数量见表1.2-1。表1.2-1主要工程数量表第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页序号工程项目名称单位数量备注一路基工程区间路基土石方土方百断面方355.88石方百断面方27.94站场土石方土方百断面方658.87石方百断面方630.67填渗水土百断面方24.79浆砌片石圬工方2696.0二桥涵工程安家包大桥明挖基础圬工方493.0挖孔桩m53.76钻孔桩m2040.0承台圬工方2670.0第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页墩台混凝土圬工方636.0墩台钢筋混凝土圬工方14423.0桥面系延长米302.05渡口河特大桥明挖基础圬工方523.0挖孔桩m1442.17钻孔桩m1246.0承台圬工方8470.0墩台混凝土圬工方1405.0墩台钢筋混凝土圬工方30107.0连续刚构圬工方4700.0桥面系延长米632.72填渗水土m32093.0第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页网喷混凝土m22666.0框架小桥顶面平方米330.0盖板箱涵横延米/座163.77/3三隧道工程云雾山隧道开挖m3463688.0衬砌圬工方126319.03横洞延长米170.0洞门圬工圬工方440.3其他附属工程圬工圬工方294.8附属工程延长米6640.0周家湾开挖m357978第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页隧道衬砌圬工方18962洞门圬工圬工方81.5其他附属工程圬工圬工方495附属工程延长米1144白龙坝隧道开挖m368903衬砌圬工方14308洞门圬工圬工方81.5其他附属工程圬工圬工方534附属工程延长米818四轨道工程正线粒料道床m326325.0站线粒料道床m36654.0大型机械养护补充道碴及配合整道铺轨公里10.222第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页五房屋生产及办公房屋m22097居住及公共福利房屋m2130六其他运营生产设备及建筑物给水工程管道m6350排水工程管道m1668车辆建筑、安装探测站处1站场建筑设备站台面m21287上站台阶m2122.5混凝土路面m227751.3.技术标准1.3.1.线路设计技术标准铁路等级：Ⅰ级；正线数目：单线，宜昌至凉雾段预留复线条件；最大坡度：9‰，加力坡：18‰；最小曲线半径：一般地段2000m，困难地段第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页1600m；到发线有效长度：单机850m，双机880m；牵引种类：电力牵引质量：3500t；闭塞类型：自动站间闭塞；机车类型：暂定客车SS9，货车SS4；1.3.2.遵循的技术标准国家和铁道部现行的设计、施工、验收采用的规范、规则和标准、《新建客货共线铁路设计暂行规定》（铁建设［2003］76号）、《关于印发〈提高铁路路基工程设计、施工质量补充规定〉通知》（建技［2003］97号）、《新建改建铁路开通速度80km/h轨道工程暂行技术标准》（铁建设［2002］65号）及《新建客货共线铁路工程施工补充规定（暂行）》（铁建设［2004］8号）。新建铁路宜昌至万州线26标设计文件、技术要求和资料。1.4.自然环境1.4.1.地形、地貌本标段位于中低山区，海拔高程在750～1750m之间，地形陡峻，丘坡自然坡度25～50°，基岩大部裸露，植被发育。第8页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页1.4.2.工程地质本标段线路主要...
