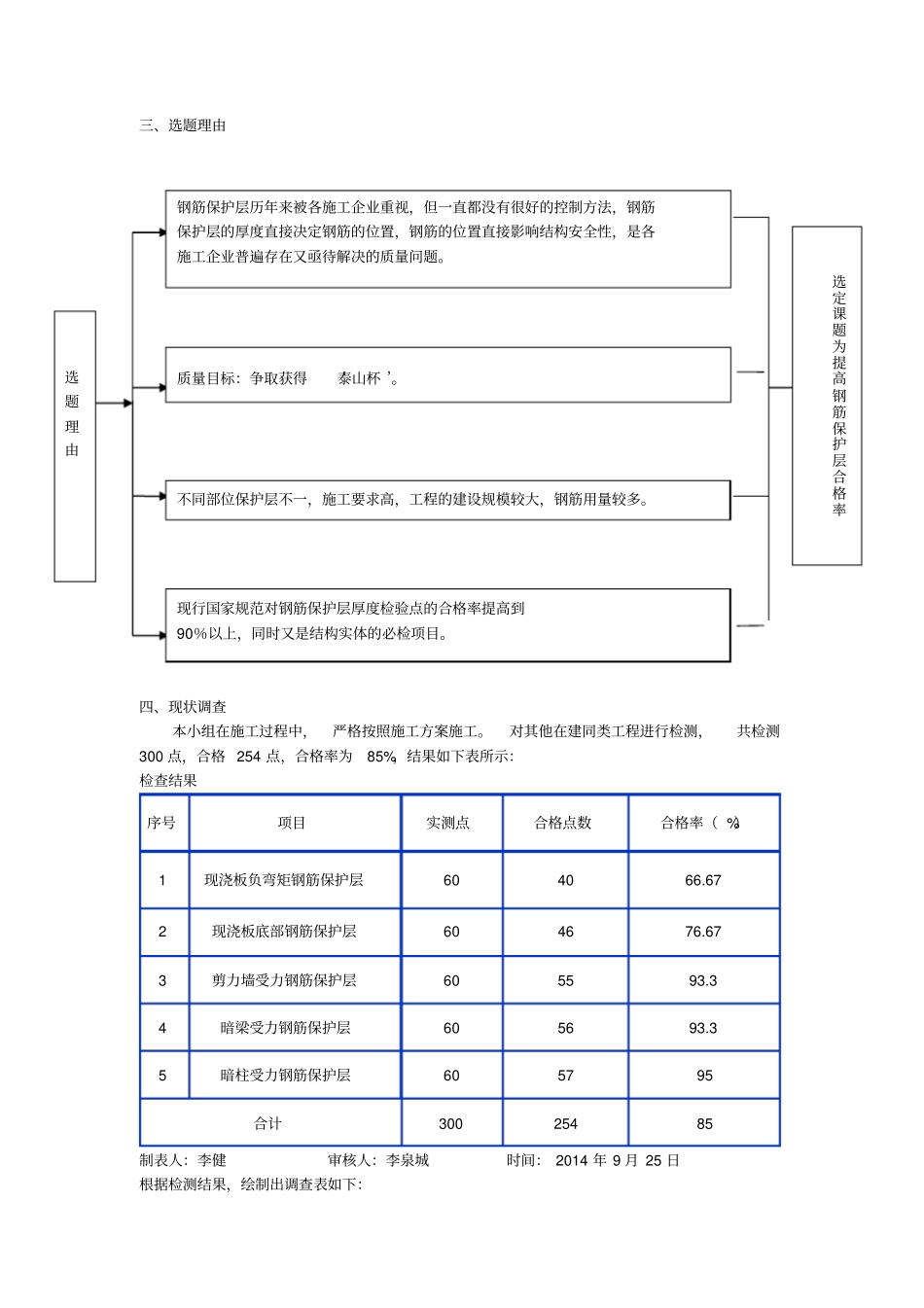

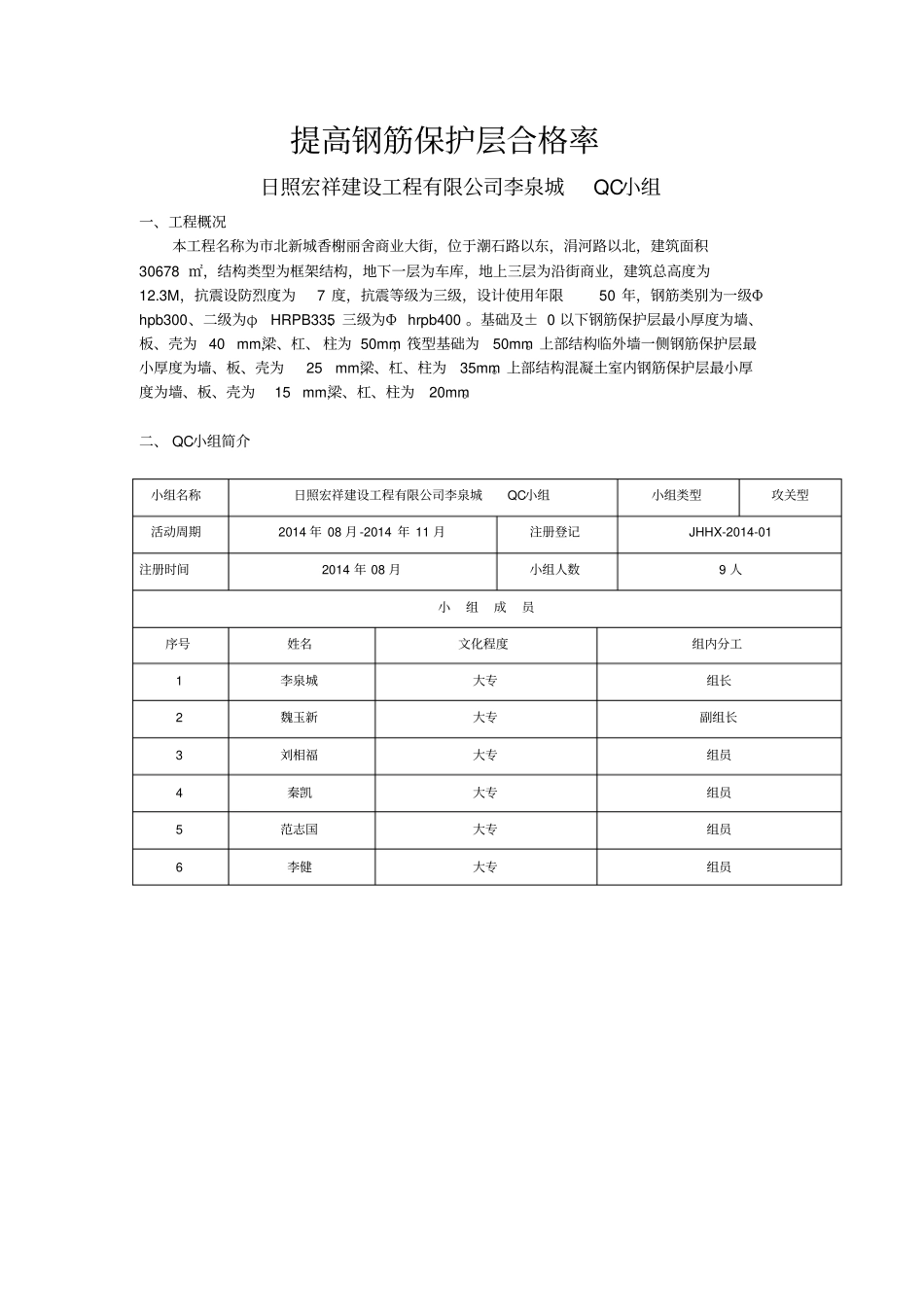

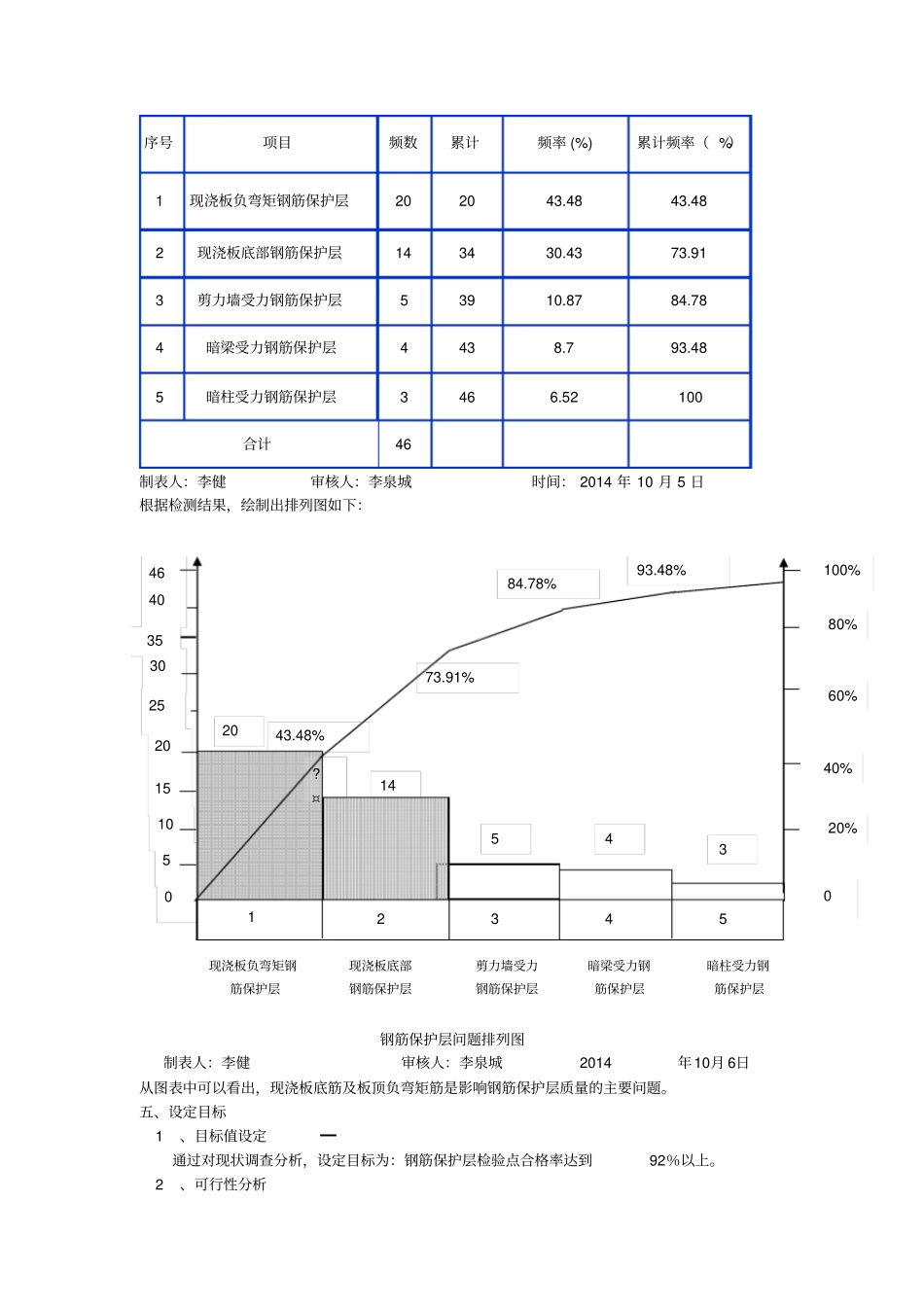

提高钢筋保护层合格率日照宏祥建设工程有限公司李泉城QC小组一、工程概况本工程名称为市北新城香榭丽舍商业大街，位于潮石路以东，涓河路以北，建筑面积30678㎡，结构类型为框架结构，地下一层为车库，地上三层为沿街商业，建筑总高度为12.3M，抗震设防烈度为7度，抗震等级为三级，设计使用年限50年，钢筋类别为一级Φhpb300、二级为φHRPB335、三级为Φhrpb400。基础及±0以下钢筋保护层最小厚度为墙、板、壳为40mm,梁、杠、柱为50mm，筏型基础为50mm。上部结构临外墙一侧钢筋保护层最小厚度为墙、板、壳为25mm,梁、杠、柱为35mm。上部结构混凝土室内钢筋保护层最小厚度为墙、板、壳为15mm,梁、杠、柱为20mm。二、QC小组简介小组名称日照宏祥建设工程有限公司李泉城QC小组小组类型攻关型活动周期2014年08月-2014年11月注册登记JHHX-2014-01注册时间2014年08月小组人数9人小组成员序号姓名文化程度组内分工1李泉城大专组长2魏玉新大专副组长3刘相福大专组员4秦凯大专组员5范志国大专组员6李健大专组员三、选题理由四、现状调查本小组在施工过程中，严格按照施工方案施工。对其他在建同类工程进行检测，共检测300点，合格254点，合格率为85%，结果如下表所示：检查结果序号项目实测点合格点数合格率（%）1现浇板负弯矩钢筋保护层604066.672现浇板底部钢筋保护层604676.673剪力墙受力钢筋保护层605593.34暗梁受力钢筋保护层605693.35暗柱受力钢筋保护层605795合计30025485制表人：李健审核人：李泉城时间：2014年9月25日根据检测结果，绘制出调查表如下：选题理由质量目标：争取获得‘泰山杯’。不同部位保护层不一，施工要求高，工程的建设规模较大，钢筋用量较多。现行国家规范对钢筋保护层厚度检验点的合格率提高到90％以上，同时又是结构实体的必检项目。选定课题为提高钢筋保护层合格率钢筋保护层历年来被各施工企业重视，但一直都没有很好的控制方法，钢筋保护层的厚度直接决定钢筋的位置，钢筋的位置直接影响结构安全性，是各施工企业普遍存在又亟待解决的质量问题。0序号项目频数累计频率(%)累计频率（%）1现浇板负弯矩钢筋保护层202043.4843.482现浇板底部钢筋保护层143430.4373.913剪力墙受力钢筋保护层53910.8784.784暗梁受力钢筋保护层4438.793.485暗柱受力钢筋保护层3466.52100合计46制表人：李健审核人：李泉城时间：2014年10月5日根据检测结果，绘制出排列图如下：现浇板负弯矩钢现浇板底部剪力墙受力暗梁受力钢暗柱受力钢筋保护层钢筋保护层钢筋保护层筋保护层筋保护层钢筋保护层问题排列图制表人：李健审核人：李泉城2014年10月6日从图表中可以看出，现浇板底筋及板顶负弯矩筋是影响钢筋保护层质量的主要问题。五、设定目标1、目标值设定通过对现状调查分析，设定目标为：钢筋保护层检验点合格率达到92％以上。2、可行性分析93.48%84.78%73.91%43.48%14?¤1510502025304640123452054320%40%60%80%35100%可行性分析图制表人：李健审核人：李泉城制图日期：2014年10月6日六、原因分析从调查表及排列图上可以看出，现浇板底筋及板顶负弯矩筋保护层是影响钢筋保护层质量的主要问题，对此我们主要针对现浇板底筋及板顶负弯矩筋保护层出现正偏差不合格的现象，进行了原因分析。能否达到目标值有利条件不利条件小组成员文化素质较高，经验丰富，解决问题能力强小组成员均通过质量验收规范考试，并编制了详细的专项施工方案建立了完善的质量保证体系，得到了上级领导的支持建设单位、监理对工程质量十分重视，各方面施工配合较好工程体量大、工期紧、任务重，有许多不可预见因素影响施工领导支持、业主重视、技术力量有保证，大家齐心协力，目标一定能实现。现浇板板顶负弯矩筋保护层出现正偏差不规范现象原因分析图现浇板板底筋保护层出现正偏差不合格现象原因分析图制表人：李健审核人：李泉城时间：2014年9月1日七、确定主要原因从因果分析图中可以看出，造成现浇板底筋及板顶负弯矩筋保护层出现正偏差不合格的末端因素共有11条，小组成员进行研究论证，并逐一进行确认。详见下表：浇注的砼浆进入底筋下部夜间照明差现场碘钨灯少泵管沉重操作强度交底不到位教育不够工人...
