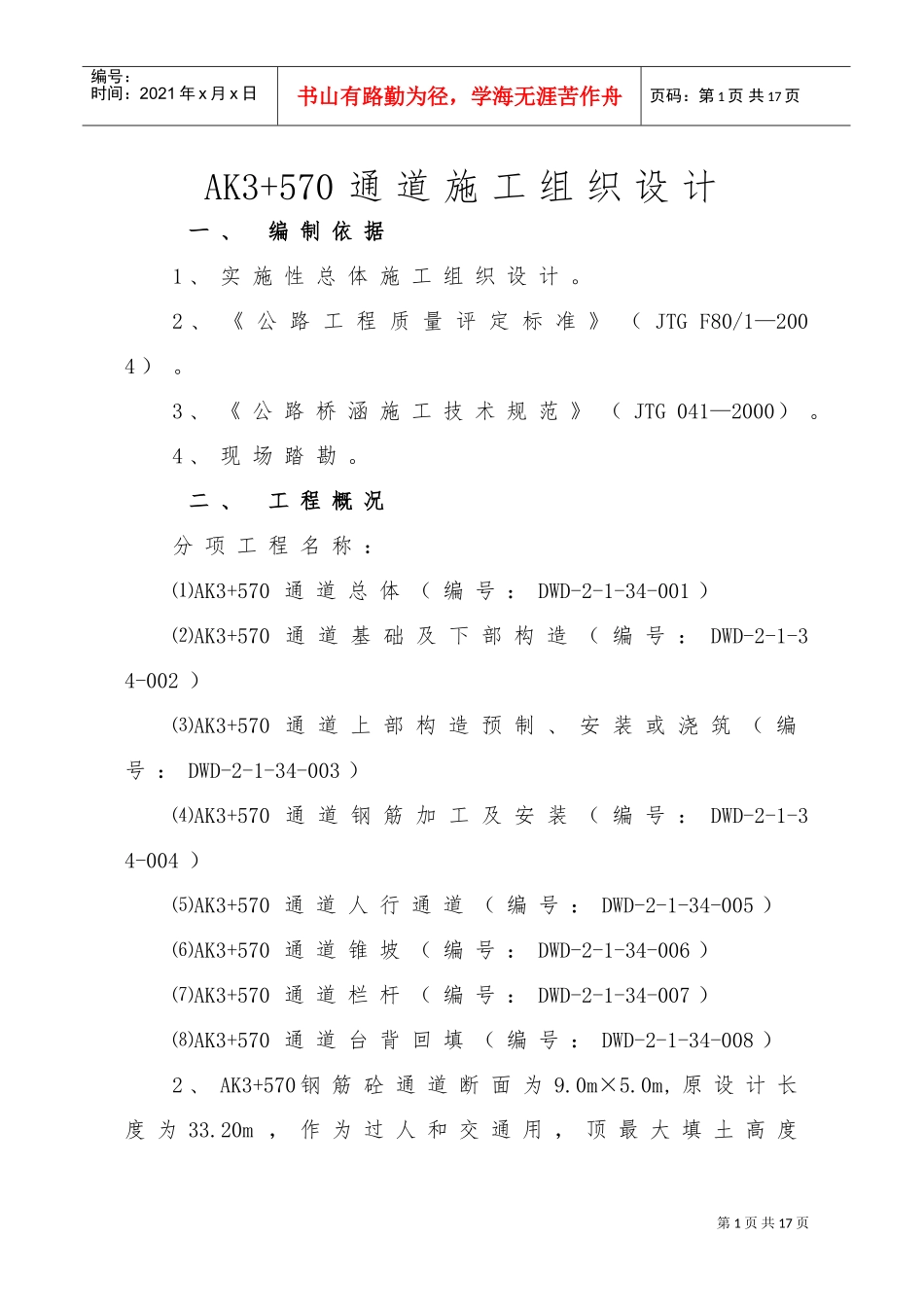

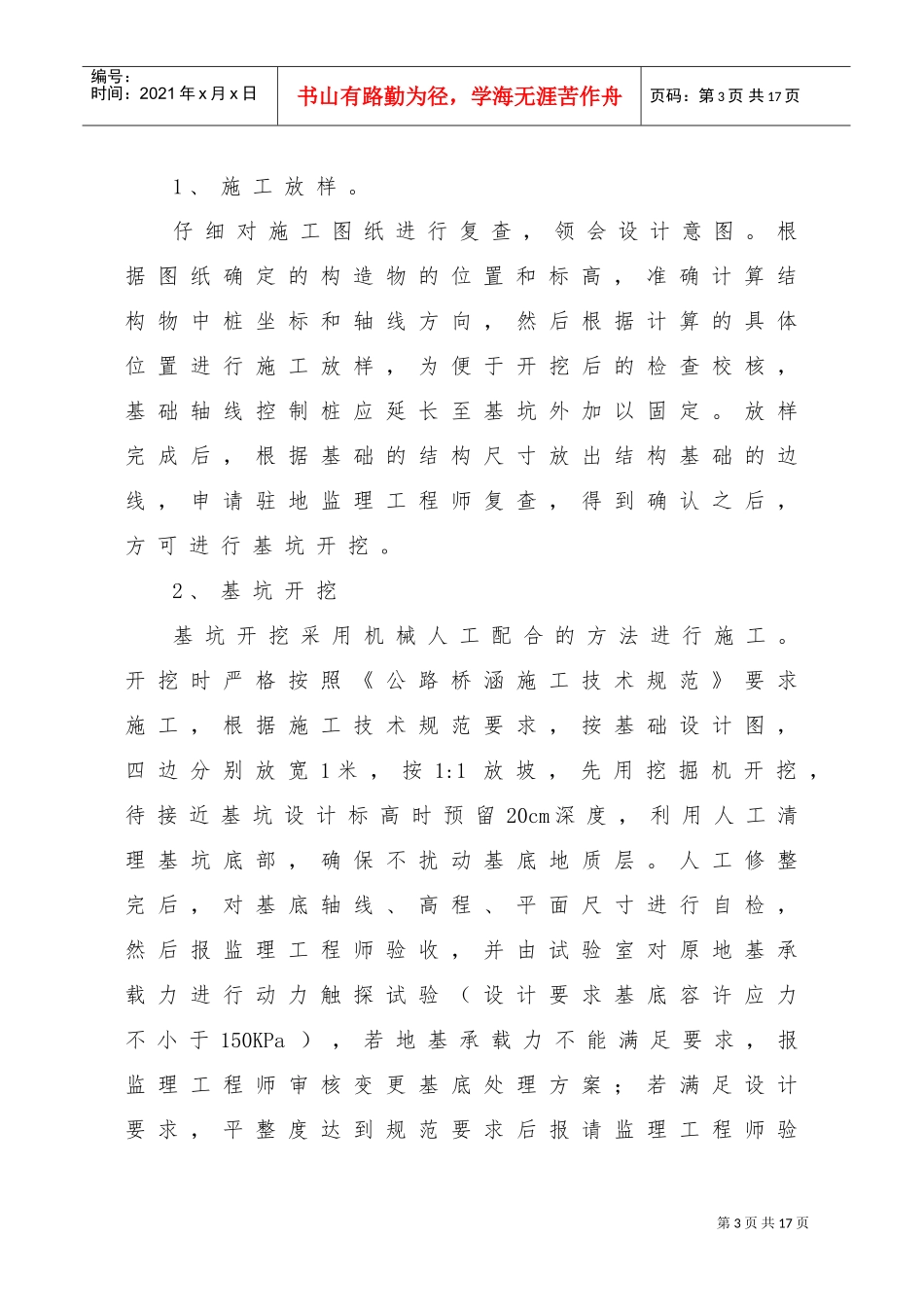

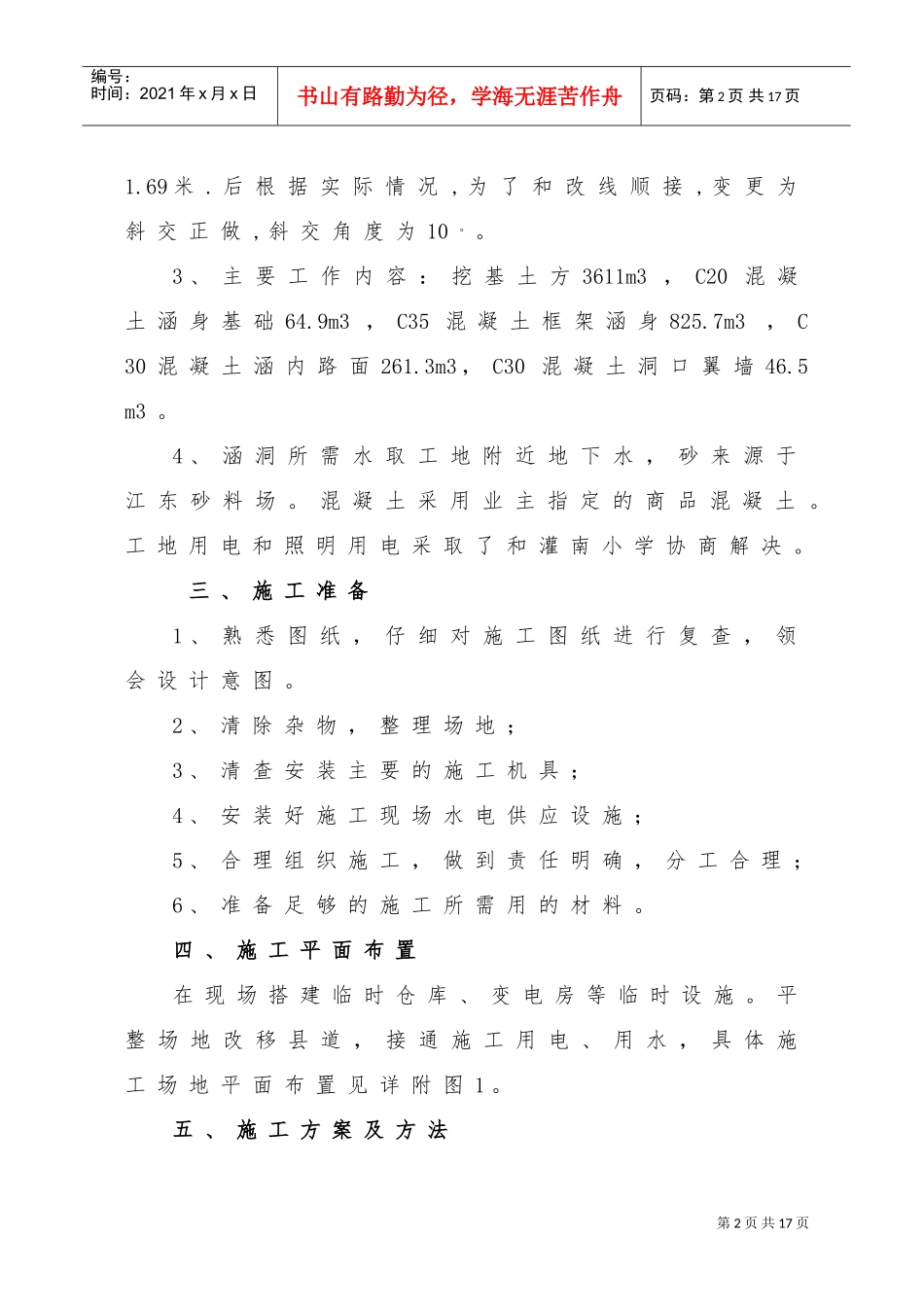

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页AK3+570通道施工组织设计一、编制依据1、实施性总体施工组织设计。2、《公路工程质量评定标准》（JTGF80/1—2004）。3、《公路桥涵施工技术规范》（JTG041—2000）。4、现场踏勘。二、工程概况分项工程名称：⑴AK3+570通道总体（编号：DWD-2-1-34-001）⑵AK3+570通道基础及下部构造（编号：DWD-2-1-34-002）⑶AK3+570通道上部构造预制、安装或浇筑（编号：DWD-2-1-34-003）⑷AK3+570通道钢筋加工及安装（编号：DWD-2-1-34-004）⑸AK3+570通道人行通道（编号：DWD-2-1-34-005）⑹AK3+570通道锥坡（编号：DWD-2-1-34-006）⑺AK3+570通道栏杆（编号：DWD-2-1-34-007）⑻AK3+570通道台背回填（编号：DWD-2-1-34-008）2、AK3+570钢筋砼通道断面为9.0m×5.0m,原设计长度为33.20m，作为过人和交通用，顶最大填土高度第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1.69米.后根据实际情况,为了和改线顺接,变更为斜交正做,斜交角度为10。。3、主要工作内容：挖基土方3611m3，C20混凝土涵身基础64.9m3，C35混凝土框架涵身825.7m3，C30混凝土涵内路面261.3m3，C30混凝土洞口翼墙46.5m3。4、涵洞所需水取工地附近地下水，砂来源于江东砂料场。混凝土采用业主指定的商品混凝土。工地用电和照明用电采取了和灌南小学协商解决。三、施工准备1、熟悉图纸，仔细对施工图纸进行复查，领会设计意图。2、清除杂物，整理场地；3、清查安装主要的施工机具；4、安装好施工现场水电供应设施；5、合理组织施工，做到责任明确，分工合理；6、准备足够的施工所需用的材料。四、施工平面布置在现场搭建临时仓库、变电房等临时设施。平整场地改移县道，接通施工用电、用水，具体施工场地平面布置见详附图1。五、施工方案及方法第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1、施工放样。仔细对施工图纸进行复查，领会设计意图。根据图纸确定的构造物的位置和标高，准确计算结构物中桩坐标和轴线方向，然后根据计算的具体位置进行施工放样，为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。放样完成后，根据基础的结构尺寸放出结构基础的边线，申请驻地监理工程师复查，得到确认之后，方可进行基坑开挖。2、基坑开挖基坑开挖采用机械人工配合的方法进行施工。开挖时严格按照《公路桥涵施工技术规范》要求施工，根据施工技术规范要求，按基础设计图，四边分别放宽1米，按1:1放坡，先用挖掘机开挖，待接近基坑设计标高时预留20cm深度，利用人工清理基坑底部，确保不扰动基底地质层。人工修整完后，对基底轴线、高程、平面尺寸进行自检，然后报监理工程师验收，并由试验室对原地基承载力进行动力触探试验（设计要求基底容许应力不小于150KPa），若地基承载力不能满足要求，报监理工程师审核变更基底处理方案；若满足设计要求，平整度达到规范要求后报请监理工程师验第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页收签认。然后开始铺筑砂砾垫层，砂砾垫层为压实的连续材料层，粒径不大于40㎜，厚度为30㎝，砂砾垫层摊铺后用夯机分层压实，密实度达到98%以上。所开挖的各种杂土清运到弃土堆存放。开挖过程中根据开挖深度及土质情况注意观察坑壁的稳定性，及时采取有效措施加强坑壁支挡，以保证施工安全。基坑开挖过程中，在坑底基础范围之外设置集水井并沿坑底周围开挖排水沟，使水流入坑内，然后用潜水泵将水抽出排入附近沟渠中。基坑开挖边坡顶设置挡水圈。3、砼基础浇筑：⑴重新恢复测量桩，按施工图纸尺寸支架侧面模板。模板采用竹节板木支架，此时应注意水沟位置的模板安装问题。⑵按设计并经监理工程师批准的砼配合比使用C20商品砼。砼采用运输车运至现场，并在现场安排专人控制原材料用量及砼坍落度。⑶砼振捣采用先用插入式振捣器振捣，再用平板式振捣器，振捣时间为15-20s，防止漏振或过振。待其初凝后，立即进行洒水养护。第5页共17页编号：时间：2021年x月x日书山有路勤为径，学...
