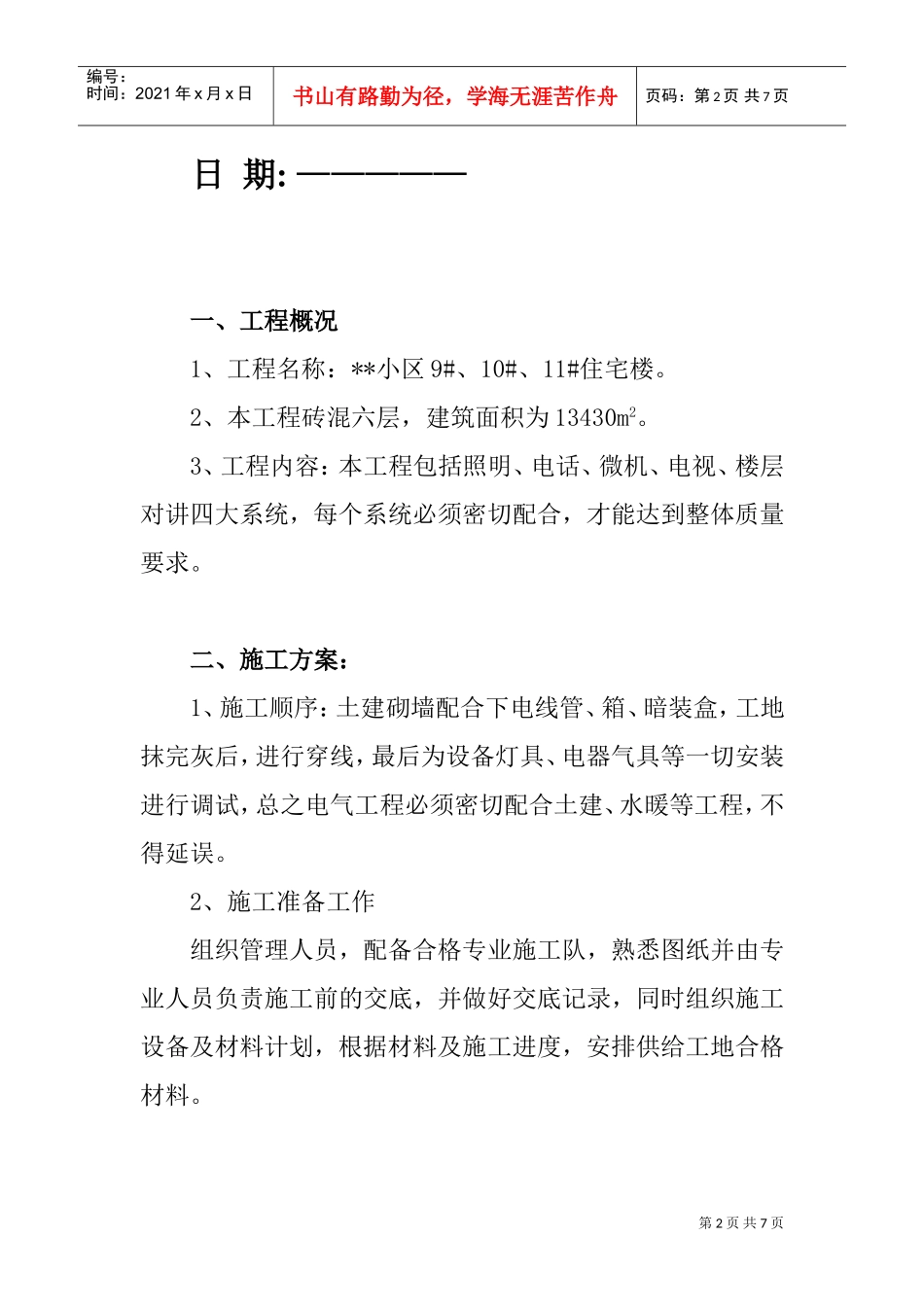

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页内蒙某集团职工住宅楼电气安装编制人：审核人：第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页日期:—————一、工程概况1、工程名称：**小区9#、10#、11#住宅楼。2、本工程砖混六层，建筑面积为13430m2。3、工程内容：本工程包括照明、电话、微机、电视、楼层对讲四大系统，每个系统必须密切配合，才能达到整体质量要求。二、施工方案：1、施工顺序：土建砌墙配合下电线管、箱、暗装盒，工地抹完灰后，进行穿线，最后为设备灯具、电器气具等一切安装进行调试，总之电气工程必须密切配合土建、水暖等工程，不得延误。2、施工准备工作组织管理人员，配备合格专业施工队，熟悉图纸并由专业人员负责施工前的交底，并做好交底记录，同时组织施工设备及材料计划，根据材料及施工进度，安排供给工地合格材料。第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页三、主要项目的施工方法1、暗配管、箱及盒安装工程：、本工程采用各种型号的塑料PVC阻燃管。、根据设计图纸的要求，确定盒、箱的轴线，标出盒、箱的实际尺寸位置，一般情况下同一房间的盒位标高一致，并且同一排放置的盒要求间距为120毫米，同一排的开关盒要求间距为20毫米，并且最边盒距门边为200毫米。、稳位盒、箱：稳位盒、箱要求灰浆饱满，平整牢固，坐标正确，并要求突出墙面的5—10毫米，也可根据土建工程抹灰厚度，确定突出墙面的距离，总之盒、箱在土建抹灰后要与墙面平整，最大偏差不超过2毫米。、管连接：本工程管路连接采用套管，胶粘法，管进箱的连接，让盒、箱开孔平整，并与管径相吻合、要求一管一孔，不得开长孔，管口与盒排列整齐，管口加锁母锁紧、锁平。、管路敷设：阻燃管敷设时，必须放在墙中心，管口向上者要堵好，现浇砼楼板配管，先找灯位，盒固定牢，然后敷设管，配管及箱盒必须遵守施工图纸及施工验收规范要求。2、管内穿线工程、选择导线：根据图纸设计要求管内穿由线、电话线、有线电视线必须符合要求，严禁电工擅自将不合格的导线穿入管内，否则后果自负。第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页、接线盒、开关盒、插座盒及灯头盒内的导线预留长度为15mm，配电箱体内的预留长度为箱体周长的1/2；出户导线的预留长度为1.5cm。要严格区分不同相线用不同颜色的线，一般情况下为N、L1、L2、L3颜色分为黑色、黄色，绿、红、黄绿相间线，同一回路的导线必须穿入同一管内，一般情况下，不同电压和交流与直流线的导线，不得穿入同一管内。、导线的连接：单芯铜线连接时必须先削掉绝缘层，进行连接牢固焊锡后包缠绝缘带。线路检查：检查导线的连接涮锡、包扎、是否符合规范，不符合规范的应立即纠正。导线的绝缘摇测：照明线路的绝缘摇测一般适用500V量程0—500MΩ的兆欧表，电气器具未安装前进经线路检测，首先将干线和支线灯头盒、开关盒、导线分开，摇动速度应保持在120个/mm左右，读数应采用一分钟后的读数为空。3、灯具安装工程、灯具检查，首先要检查灯具的安装位置、型号质量是否符合设计要求，检查灯内配线、灯口及灯具的灵敏可靠。、灯具组装：灯具组装要严格按照灯具说明书及示意图进行，但必须分开相线和零线，分清几个控制回路。灯具的安装：不同种类的灯具安装方法不同，但大体都第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页要经过测位、划线、打眼、埋螺栓、上台木、接线、焊接包头等，安装时注意前后，左右式排灯具要安装一直线上，要总观整齐、牢固。通电试运行：灯具安装完毕，且各条支路的绝缘电阻检测合格后，方可充许通电试运行，通电后应仔细检查和巡视，发现问题必须先断电后查找原因进行修复。4、开关、插座、电话、微机插座、有线电视插座安装、清理暗装盒内的杂物。、各种开关、插座接线，要严格区分相线、零线、单相插座右极接相线，左极度接零线，接点拧紧，不得有松动现象。、各种开关、插座的安装时面板对正暗装会甲机螺丝固定...
