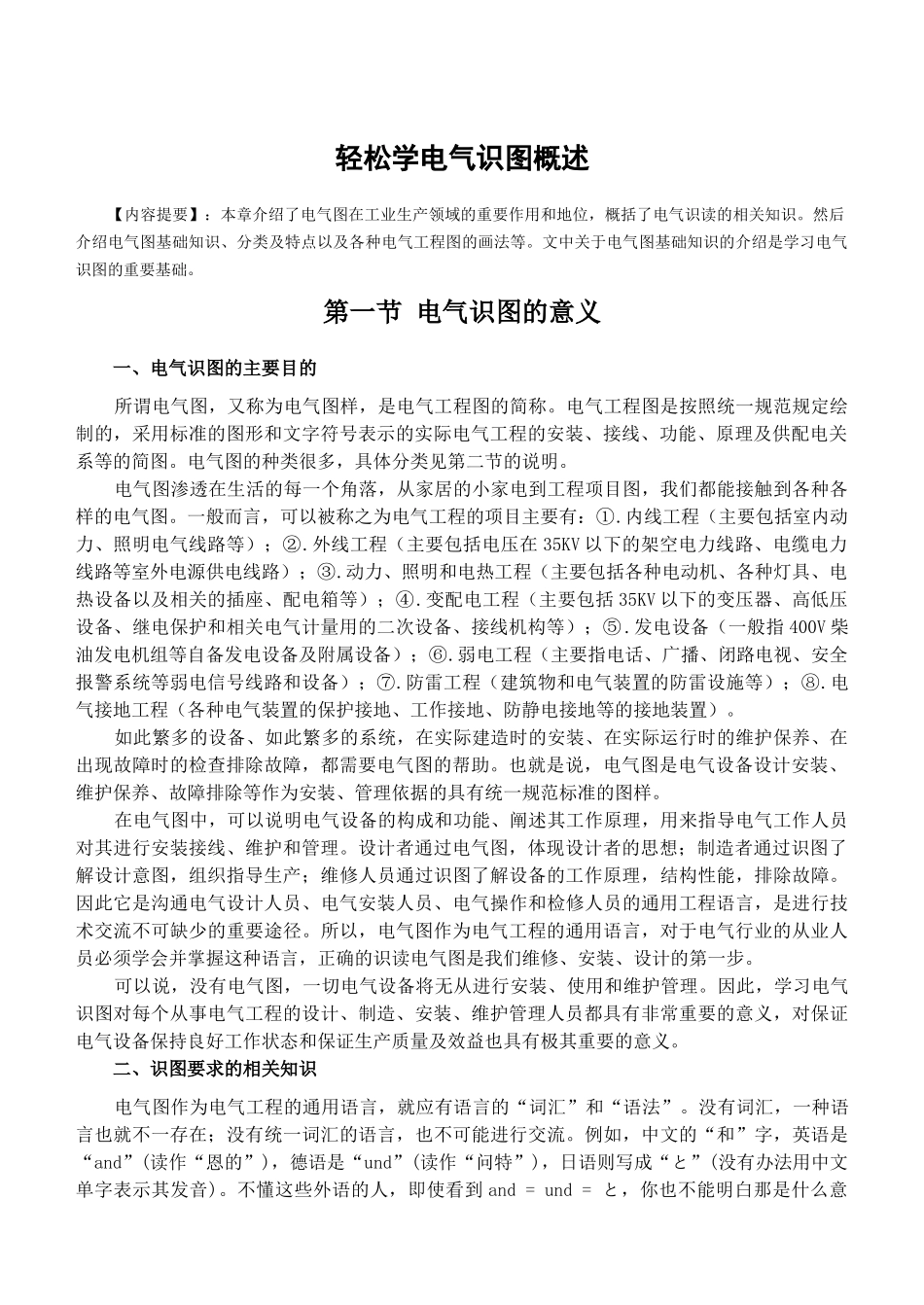

1轻松学电气识图概述_第2页
2/45

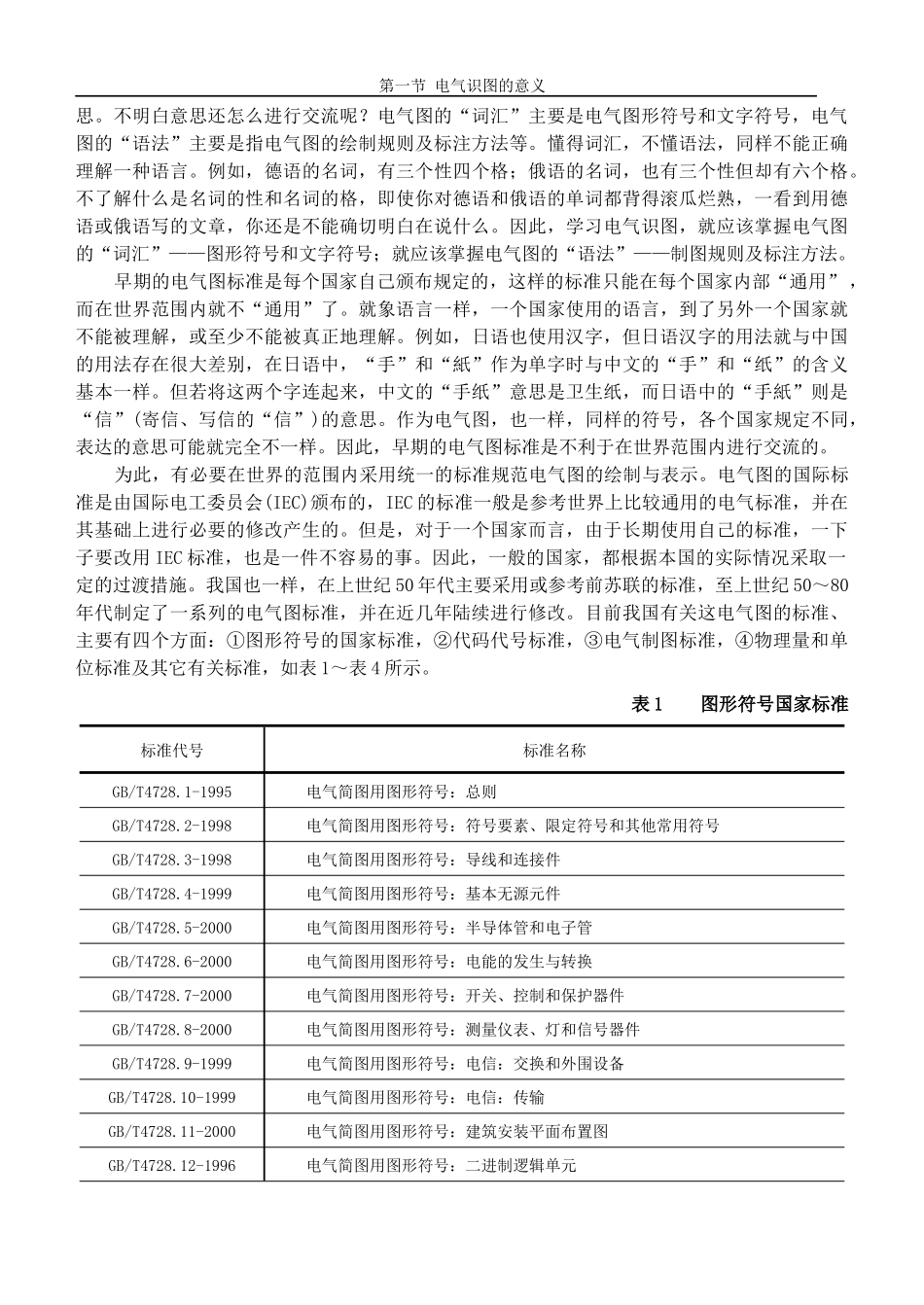

1轻松学电气识图概述_第3页
3/45
轻松学电气识图概述【内容提要】:本章介绍了电气图在工业生产领域的重要作用和地位,概括了电气识读的相关知识。然后介绍电气图基础知识、分类及特点以及各种电气工程图的画法等。文中关于电气图基础知识的介绍是学习电气识图的重要基础。第一节电气识图的意义一、电气识图的主要目的所谓电气图,又称为电气图样,是电气工程图的简称。电气工程图是按照统一规范规定绘制的,采用标准的图形和文字符号表示的实际电气工程的安装、接线、功能、原理及供配电关系等的简图。电气图的种类很多,具体分类见第二节的说明。电气图渗透在生活的每一个角落,从家居的小家电到工程项目图,我们都能接触到各种各样的电气图。一般而言,可以被称之为电气工程的项目主要有:①.内线工程(主要包括室内动力、照明电气线路等);②.外线工程(主要包括电压在35KV以下的架空电力线路、电缆电力线路等室外电源供电线路);③.动力、照明和电热工程(主要包括各种电动机、各种灯具、电热设备以及相关的插座、配电箱等);④.变配电工程(主要包括35KV以下的变压器、高低压设备、继电保护和相关电气计量用的二次设备、接线机构等);⑤.发电设备(一般指400V柴油发电机组等自备发电设备及附属设备);⑥.弱电工程(主要指电话、广播、闭路电视、安全报警系统等弱电信号线路和设备);⑦.防雷工程(建筑物和电气装置的防雷设施等);⑧.电气接地工程(各种电气装置的保护接地、工作接地、防静电接地等的接地装置)。如此繁多的设备、如此繁多的系统,在实际建造时的安装、在实际运行时的维护保养、在出现故障时的检查排除故障,都需要电气图的帮助。也就是说,电气图是电气设备设计安装、维护保养、故障排除等作为安装、管理依据的具有统一规范标准的图样。在电气图中,可以说明电气设备的构成和功能、阐述其工作原理,用来指导电气工作人员对其进行安装接线、维护和管理。设计者通过电气图,体现设计者的思想;制造者通过识图了解设计意图,组织指导生产;维修人员通过识图了解设备的工作原理,结构性能,排除故障。因此它是沟通电气设计人员、电气安装人员、电气操作和检修人员的通用工程语言,是进行技术交流不可缺少的重要途径。所以,电气图作为电气工程的通用语言,对于电气行业的从业人员必须学会并掌握这种语言,正确的识读电气图是我们维修、安装、设计的第一步。可以说,没有电气图,一切电气设备将无从进行安装、使用和维护管理。因此,学习电气识图对每个从事电气工程的设计、制造、安装、维护管理人员都具有非常重要的意义,对保证电气设备保持良好工作状态和保证生产质量及效益也具有极其重要的意义。二、识图要求的相关知识电气图作为电气工程的通用语言,就应有语言的“词汇”和“语法”。没有词汇,一种语言也就不一存在;没有统一词汇的语言,也不可能进行交流。例如,中文的“和”字,英语是“and”(读作“恩的”),德语是“und”(读作“问特”),日语则写成“と”(没有办法用中文单字表示其发音)。不懂这些外语的人,即使看到and=und=と,你也不能明白那是什么意第一节电气识图的意义思。不明白意思还怎么进行交流呢?电气图的“词汇”主要是电气图形符号和文字符号,电气图的“语法”主要是指电气图的绘制规则及标注方法等。懂得词汇,不懂语法,同样不能正确理解一种语言。例如,德语的名词,有三个性四个格;俄语的名词,也有三个性但却有六个格。不了解什么是名词的性和名词的格,即使你对德语和俄语的单词都背得滚瓜烂熟,一看到用德语或俄语写的文章,你还是不能确切明白在说什么。因此,学习电气识图,就应该掌握电气图的“词汇”——图形符号和文字符号;就应该掌握电气图的“语法”——制图规则及标注方法。早期的电气图标准是每个国家自己颁布规定的,这样的标准只能在每个国家内部“通用”,而在世界范围内就不“通用”了。就象语言一样,一个国家使用的语言,到了另外一个国家就不能被理解,或至少不能被真正地理解。例如,日语也使用汉字,但日语汉字的用法就与中国的用法存在很大差别,在日语中,“手”和“紙”作为单字时与中文的“手”和“纸”的含义基本一样。但若...
