交通信息中心施工组织设计VIP免费

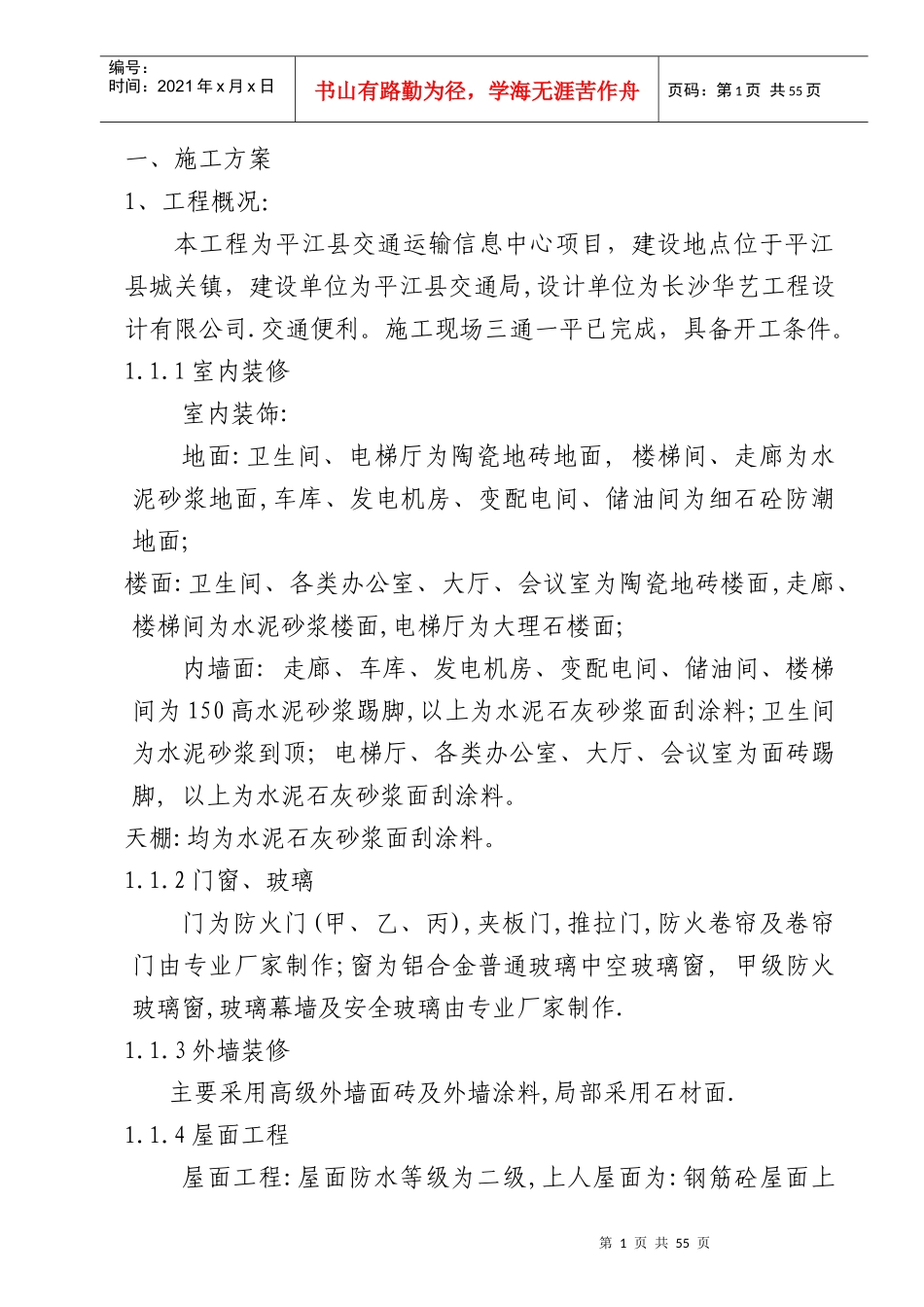

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页一、施工方案1、工程概况：本工程为平江县交通运输信息中心项目，建设地点位于平江县城关镇，建设单位为平江县交通局,设计单位为长沙华艺工程设计有限公司.交通便利。施工现场三通一平已完成，具备开工条件。1.1.1室内装修室内装饰:地面:卫生间、电梯厅为陶瓷地砖地面,楼梯间、走廊为水泥砂浆地面,车库、发电机房、变配电间、储油间为细石砼防潮地面;楼面:卫生间、各类办公室、大厅、会议室为陶瓷地砖楼面,走廊、楼梯间为水泥砂浆楼面,电梯厅为大理石楼面;内墙面:走廊、车库、发电机房、变配电间、储油间、楼梯间为150高水泥砂浆踢脚,以上为水泥石灰砂浆面刮涂料;卫生间为水泥砂浆到顶;电梯厅、各类办公室、大厅、会议室为面砖踢脚,以上为水泥石灰砂浆面刮涂料。天棚:均为水泥石灰砂浆面刮涂料。1.1.2门窗、玻璃门为防火门(甲、乙、丙),夹板门,推拉门,防火卷帘及卷帘门由专业厂家制作;窗为铝合金普通玻璃中空玻璃窗,甲级防火玻璃窗,玻璃幕墙及安全玻璃由专业厂家制作.1.1.3外墙装修主要采用高级外墙面砖及外墙涂料,局部采用石材面.1.1.4屋面工程屋面工程:屋面防水等级为二级,上人屋面为:钢筋砼屋面上第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页清扫干净—干铺50厚挤塑聚苯乙烯泡沫塑料板—20厚(最薄处)1:8水泥珍珠岩找2%坡—20厚1:2.5水泥砂浆找平—刷基层处理剂一遍—1.5厚聚氨酯防水涂料—1.2厚氯化乙烯橡胶共混防水卷材—满铺0.5厚聚乙烯薄膜一层—25厚1:4干硬性水泥砂浆—8~10厚地砖铺平拍实,,缝宽5~8,1:1水泥砂浆填缝;不上人屋面:钢筋砼屋面上清扫干净—干铺120厚挤塑聚苯板—20厚(最薄处)1:8水泥珍珠岩找2%坡—20厚1:2.5水泥砂浆找平—刷基层处理剂一遍—二层3厚SBS或APP改性沥青卷材,面层卷材表面带绿页岩保护层.1.2结构概况本工程建筑面积为13417.88m2，十二层框剪结构。建筑总高度为43.80米,建筑耐火等级为二级,抗震设防烈度为6度,结构安全等级为二级,设计使用年限为50年。1.2.1基础部分基础:采用人工挖孔灌注桩,裙楼桩端持力层为强风化泥质粉砂岩,桩端阻力特征值为qpa=1600kpa;主楼桩端持力层为中风化泥质粉砂岩,桩端阻力特征值为qpa=3400kpa.基础垫层砼强度等级为C10,桩身砼强度等级为C30,保护层厚度为50mm.1.2.2主体部分主体：外墙、梯间墙厚为240厚MU10烧结多孔砖，卫生间及管井壁隔墙为100厚MU10烧结多孔砖，其余为120厚MU10烧结多孔砖；外围护墙及M7.5混合砂浆砌筑，内墙填充墙及卫生间，楼梯间墙用M5.0混合砂浆砌筑,内地台以下及MU10粘土砖,M10水泥砂浆砌筑.现浇梁、板砼强度等级为C30,现浇墙、柱砼强度等级为C35.第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页墙体材料：外围护墙为MU10烧结空心砖，M7.5混合砂浆砌筑；内墙填充墙、卫生间墙、楼梯间墙为MU10烧结空心砖，M5混合砂浆砌筑；内地台以下为MU10粘土砖，M10水泥砂浆砌筑；砌体质量控制等级为B级。1.3安装工程况本工程安装部分包括室内、外给排水及消防管道安装工程；电气系统安装工程。1.3.1电气系统工程本工程电气分动力及照明配电，火灾自动报警及联动控制系统，电话、电视系统配管，防雷与接地装置。动力、照明及消防线路均由变配电所低压开关柜引出，其主干线采用沿电缆桥架敷设或穿钢管敷设；应急照明配电箱、消防设备的线路采用WDZN-BYJ型耐火电线穿钢管在楼板或墙内暗敷；用于一般设备的配电线路采用WDZ-YJF型阻燃电缆或WDZ-BYJ-500型绝缘线，主干线路采用WDZ-YJF型电缆穿钢管敷设，照明配电箱的线路采用WDZ-BYJ-500型绝缘线穿钢管或PVC硬质阻燃管暗敷。各种配电箱安装距地1.5米，跷板开关及地下室插座距地1.3米,卫生间电源插座距地1.8米,其它插座距地0.3米.本工程电话、电视等系统只考虑预埋管.火灾报警系统保护等级为一级,线路均来自本消防控制室的火灾报警联动控制器.信号两总线及DC24V电源线分别采用NH-RVS-(2*1.5)型阻燃双绞线和NH-BV-(2*4)阻燃绝缘线合穿镀锌钢管暗敷;消防电话两总线采用NH-HB...
