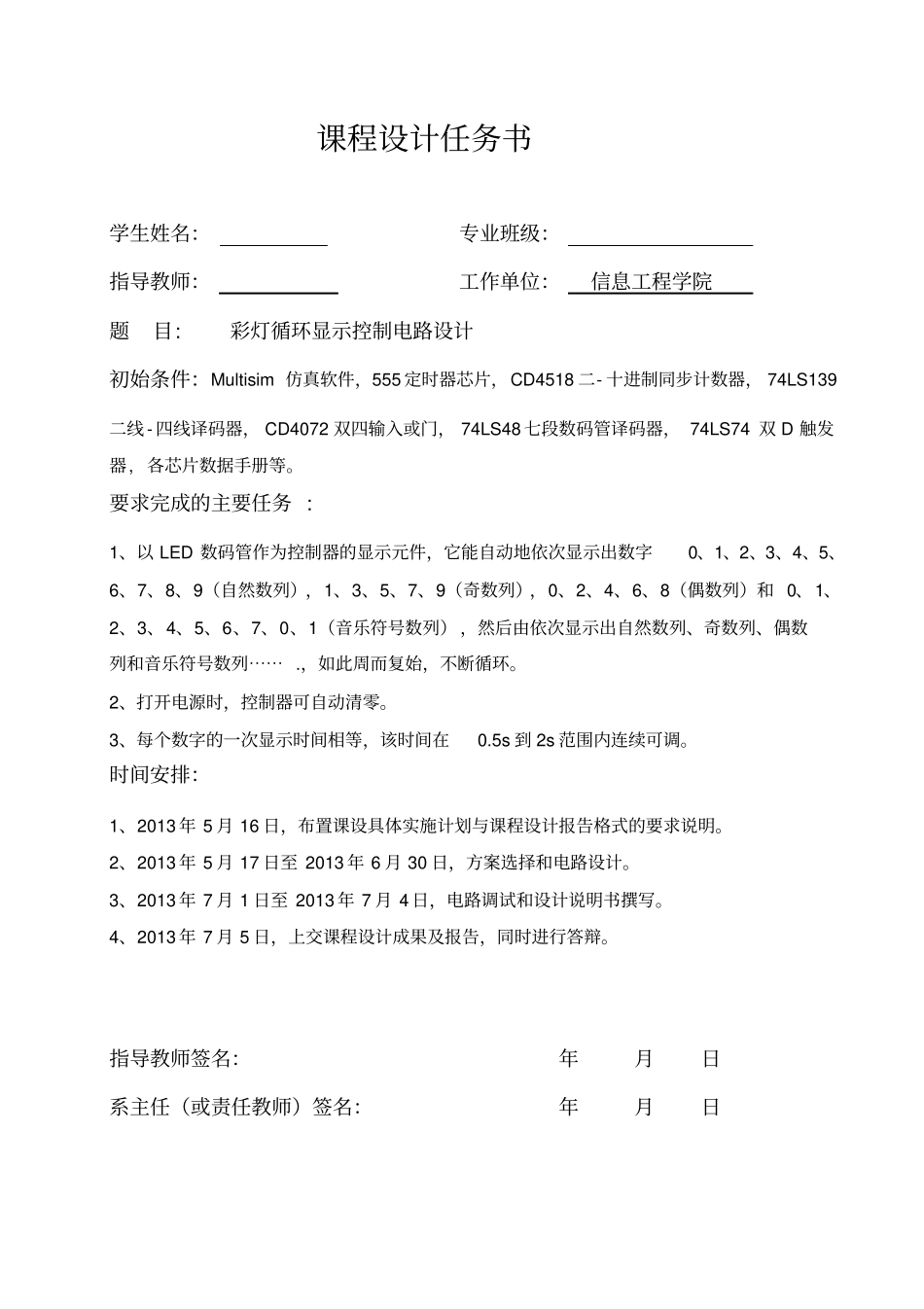

课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目:彩灯循环显示控制电路设计初始条件：Multisim仿真软件，555定时器芯片，CD4518二-十进制同步计数器，74LS139二线-四线译码器，CD4072双四输入或门，74LS48七段数码管译码器，74LS74双D触发器,各芯片数据手册等。要求完成的主要任务:1、以LED数码管作为控制器的显示元件，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后由依次显示出自然数列、奇数列、偶数列和音乐符号数列⋯⋯.，如此周而复始，不断循环。2、打开电源时，控制器可自动清零。3、每个数字的一次显示时间相等，该时间在0.5s到2s范围内连续可调。时间安排：1、2013年5月16日，布置课设具体实施计划与课程设计报告格式的要求说明。2、2013年5月17日至2013年6月30日，方案选择和电路设计。3、2013年7月1日至2013年7月4日，电路调试和设计说明书撰写。4、2013年7月5日，上交课程设计成果及报告，同时进行答辩。指导教师签名：年月日系主任（或责任教师）签名：年月日摘要随着时代的发展，各式各样绚丽的霓虹彩灯出现在许多的场合，LED彩灯由于其丰富的灯光和色彩，低廉的成本及控制简单等特点而得到了广泛的运用。本设计利用多种中小规模集成电路构成彩灯控制电路，主要分为时钟产生电路、循环控制电路、数列产生电路、显示电路四个部分。实现了自然数列、奇数数列、偶数数列、音乐符号数列地循环显示功能。时钟产生电路利用555定时器和D触发器构成周期为0.5s~2s连续可调的方波信号；循环控制电路利用CD4518计数器和74HC139译码器构成具有上电自动清零、可自动循环功能的电路；数列产生电路利用CD4518计数器的不同接法实现特定的数列的输出，从而通过逻辑门与数码显示管连接。设计的思想是以最少的芯片数量，制作成体积小、功耗低，并且具有很好的可靠性和可扩展性。关键词:循环控制数列集成电路数码管AbstractAlongwiththetimedevelopment,everykindofcolorfullightsappearinmanyoccasions,becauseofitsrichLEDlights,lightingandcolor,lowcostandsimplecontrolcharacteristicsandawiderangeofapplications.Thisdesignusingavarietyofsmallandmediumscaleintegratedcircuitlightscontrolcircuit,clockgeneratingcircuit,mainlydividedintocirculationcontrolcircuit,seriesgeneratingcircuit,displaycircuitfourparts.Toachieveanaturalseries,seriesofoddnumbers,evennumbers,musicsymbolsequencecycledisplayfunction.Theclockgenerationcircuitusing555timerandDtriggercyclefor0.5s~2scontinuouslyadjustablesquarewavesignal;circulationcontrolcircuitusingtheCD4518counterand74HC139encoderwithelectricautomaticresetcircuit,automaticcirculationfunction;sequencegenerationcircuitusingCD4518counterdifferentjointimplementationofspecificsequenceoutput,therebyconnectingpipethroughthelogicgatewithdigitaldisplay.Designthinkingistheminimumnumberofchip,madeintoasmallvolume,lowpowerconsumption,andhasagoodreliabilityandscalability.Keywords:circulationcontrolseriesintegratedcircuitdigitaltube1主要任务及技术要求1.1主要任务以LED数码管作为控制器的显示元件，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后由依次显示出自然数列、奇数列、偶数序列，音乐符号序列......如此周而复始，不断循环。1.2技术要求①打开电源时，控制器可自动清零。②每个数字的一次显示时间基本相等，这个时间在0.5s到2s范围内连续可调。2设计方案比较2.1系统设计方案比较方案一单片机程序数码管图2-1单片机控制框图此方案采用可编程器件STC89C5X系列芯片，根据设计任务要求，对单片机进行编程，采用循环数组的方式控制数码管的显示。利用单片机来设计彩灯循环显示电路已经...
