XK713数控铣床系统的改造VIP免费

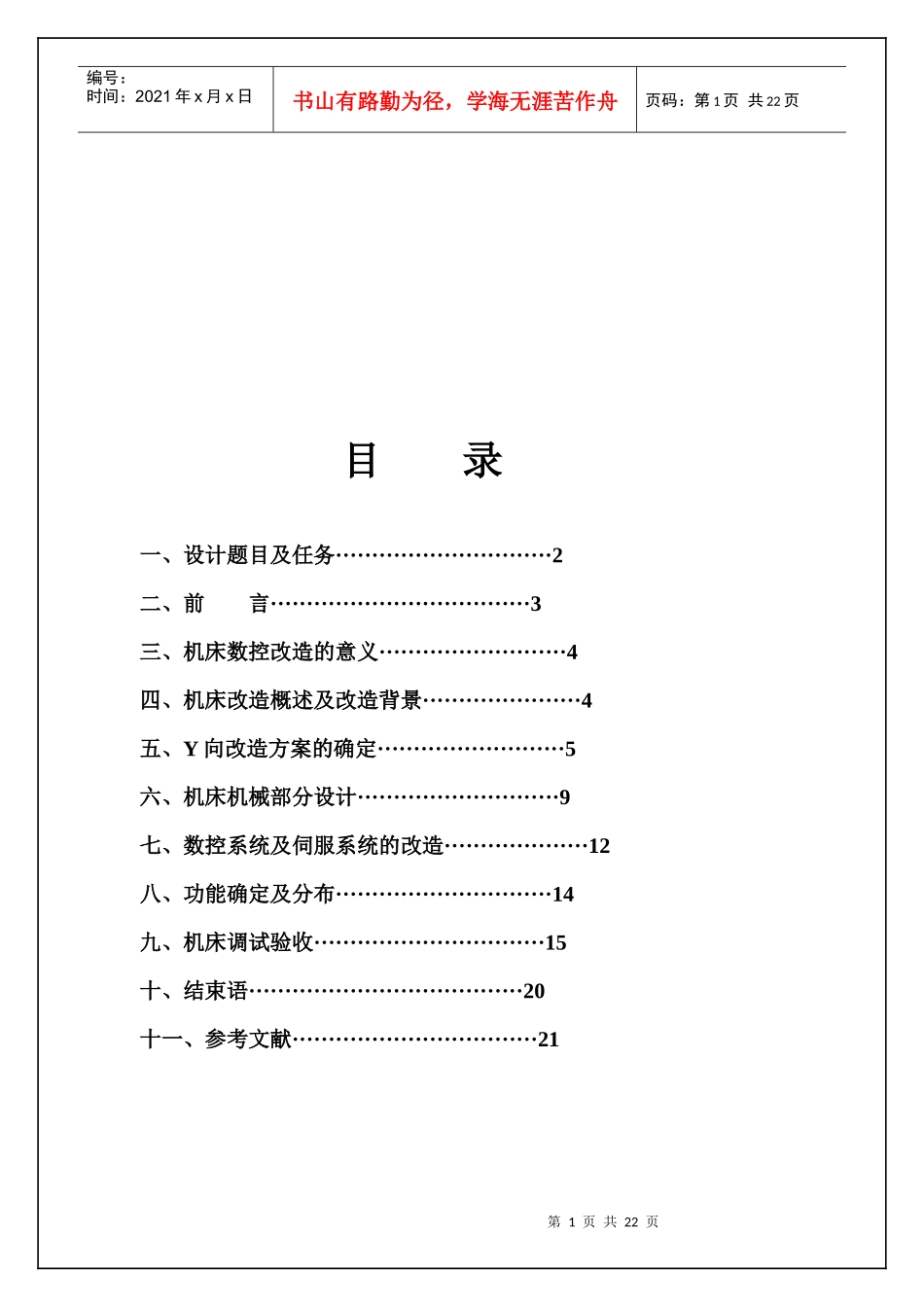

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页目录一、设计题目及任务······························2二、前言····································3三、机床数控改造的意义··························4四、机床改造概述及改造背景······················4五、Y向改造方案的确定··························5六、机床机械部分设计····························9七、数控系统及伺服系统的改造····················12八、功能确定及分布······························14九、机床调试验收································15十、结束语······································20十一、参考文献··································21第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页设计题目及任务XK715B数控铣床改造Y向根据所给条件，完成XK715B数控铣Y向改造工作一、已知条件：1、主轴电机最大功率为12KW，恒扭矩27N·M2、Y向运动部件自重500Kg，滑动导轨，水平移动（铸铁—塑料）二、要求：1、说明书部分1）Y向数控化改造方案的确定(机械部分和系统部分)2）相关计算过程及元件选用3）安装、调试过程说明2、图纸部分1）Y向数控化改造总装图2）电机安装支架图第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页前言数控铣床是一种应用很广的数控机床，分为数控立式铣床、数控卧式铣床和数控龙门铣床。XK715B数控铣床主要由床身、铣头、纵向工作台、横向床鞍、升降台、电气控制系统等组成。能够完成基本的铣削、镗削、钻削、攻螺纹及自动工作循环等工作，可加工各种形状复杂的凸轮、样板及模具零件等。图为数控铣床的布局图，床身固定在底座上，用于安装和支承机床各部件，控制台上有彩色液晶显示器、机床操作按钮和各种开关及指示灯。纵向工作台、横向溜板安装在升降台上，通过纵向进给伺服电机、横向进给伺服电机和垂直升降进给伺服电机的驱动，完成X、Y、Z坐标的进给。电器柜安装在床身立柱的后面，其中装有电器控制部分。数控机床与普通机床相比较的特点：1）数控机床采用数控装置或电子计算机，全部或部分的取代一般通用机床在加工零件是对机床的各种动作；2）数控机床加工零件的所有机械动作，都可以转化为指令形式并将按一定工作顺序制成零件程序以控制机床；3）对机床对象有较强的适应性，对加工小批量复杂的零件有极其显著的优势性；4）可降低劳动强度，准备工时短，生产周期短。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页机床数控改造的意义一、节省资金。机床的数控化改造同购置新机床相比一般可节省60%左右的费用，大型及特殊设备尤为明显。一般大型机床改造只需花新机床购置费的1/3。即使将原机床的结构机床60%的费用，并可以利用现有地基。二、性能稳定可靠。因原机床各基础件经过长期时效，几乎不会产生应力变形而影响精度。三、提高生产效率。机床经数控改造后即可实现加工的自动化效率可比传统机床提高3至5倍。对复杂零件而言难度越高功效提高得越多。且可以不用或少用工装，不仅节约了费用而且可以缩短生产准备周期。机床改造概述及改造背景机床的数控改造，主要是对原有机床的结构进行创造性的设计，最终使机床达到比较理想的状态。数控车床是机电一体化的典型代表，其机械结构同普通的机床有诸多相似之处。然而，现代的数控机床不是简单地将传统机床配备上数控系统即可，也不是在传统机床的基础上，仅对局部加以改进而成。传统机床存在着一些弱点，如刚性不足、抗振性差、热变形大、滑动面的摩擦阻力大及传动元件之间...
