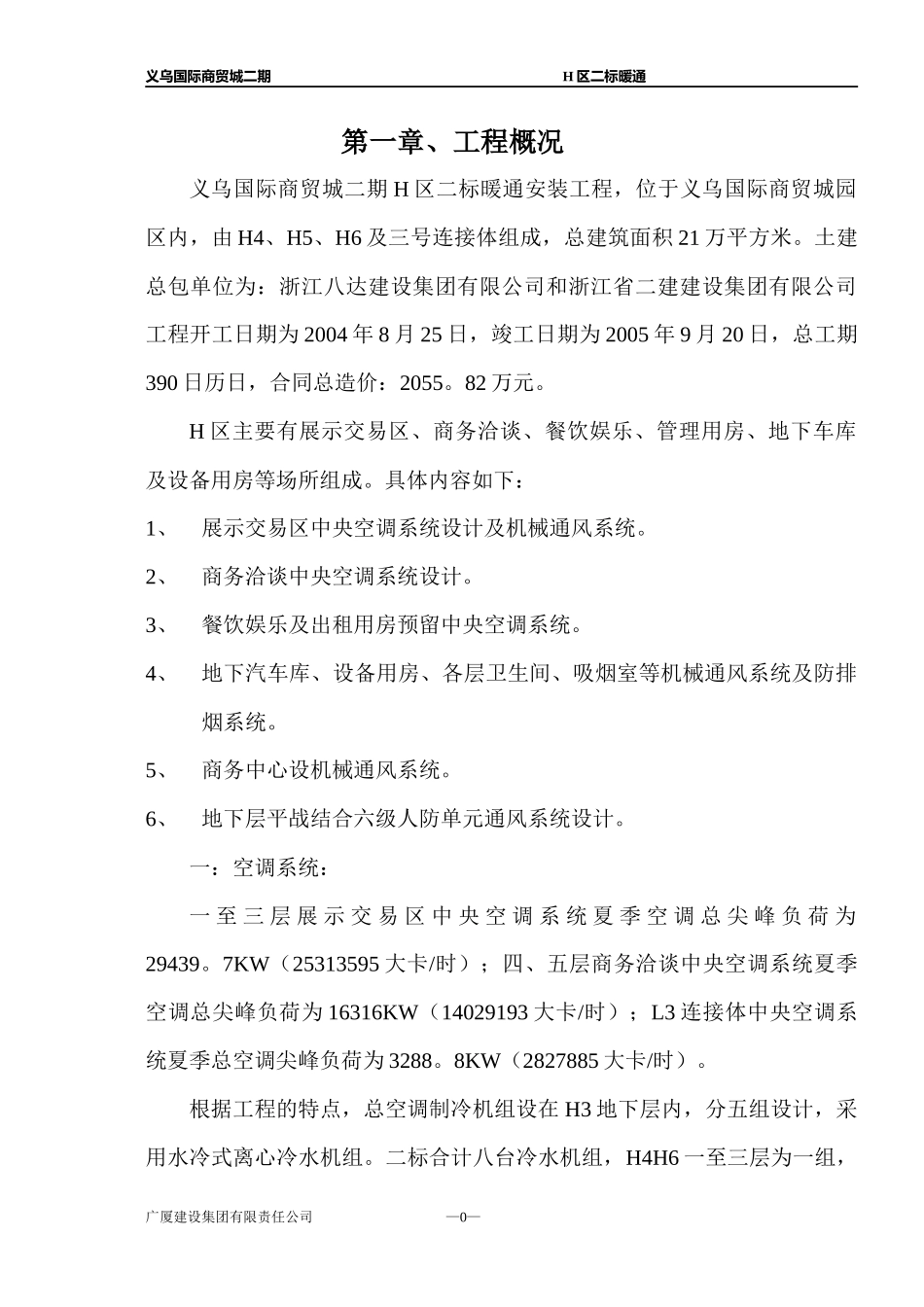

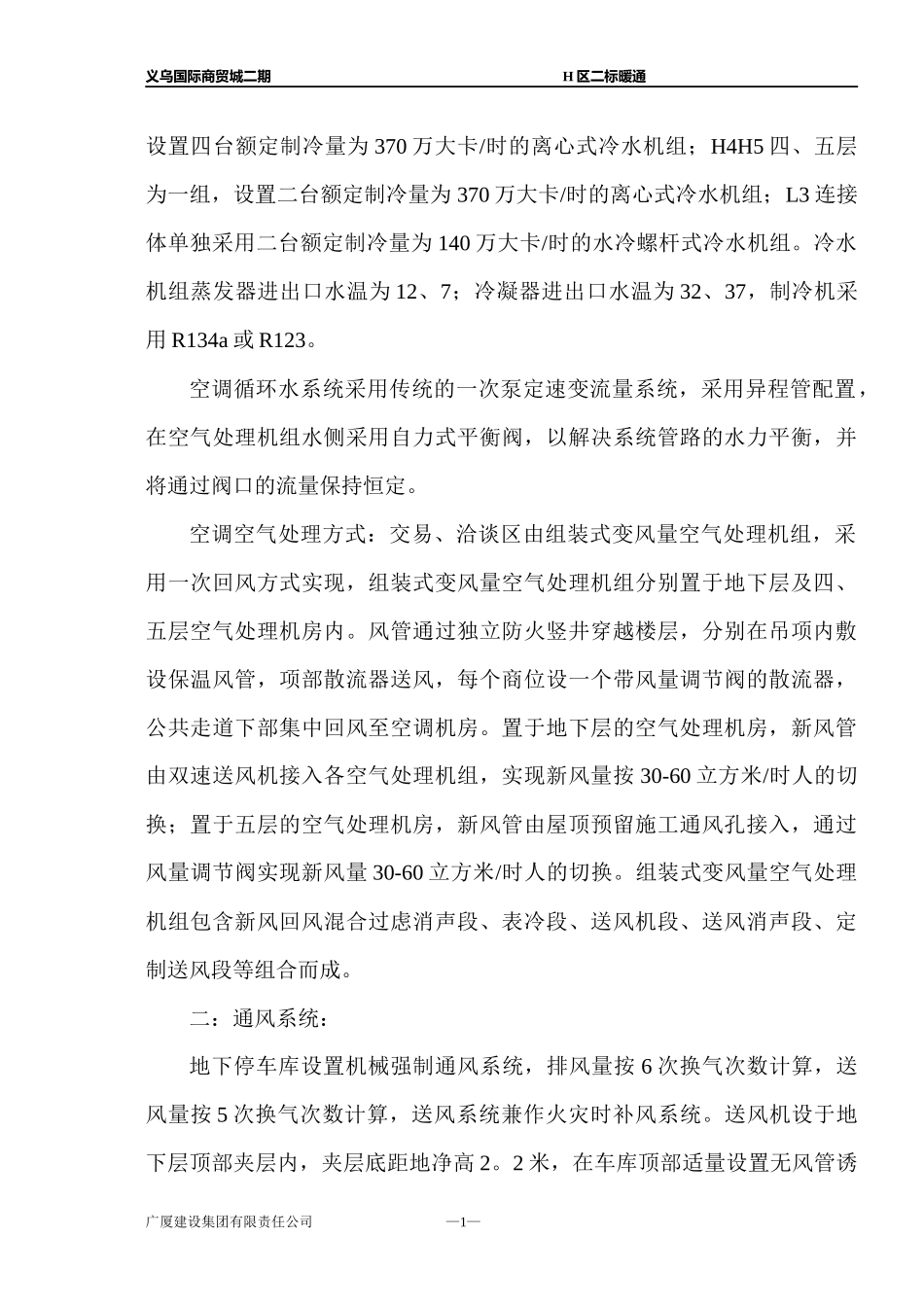

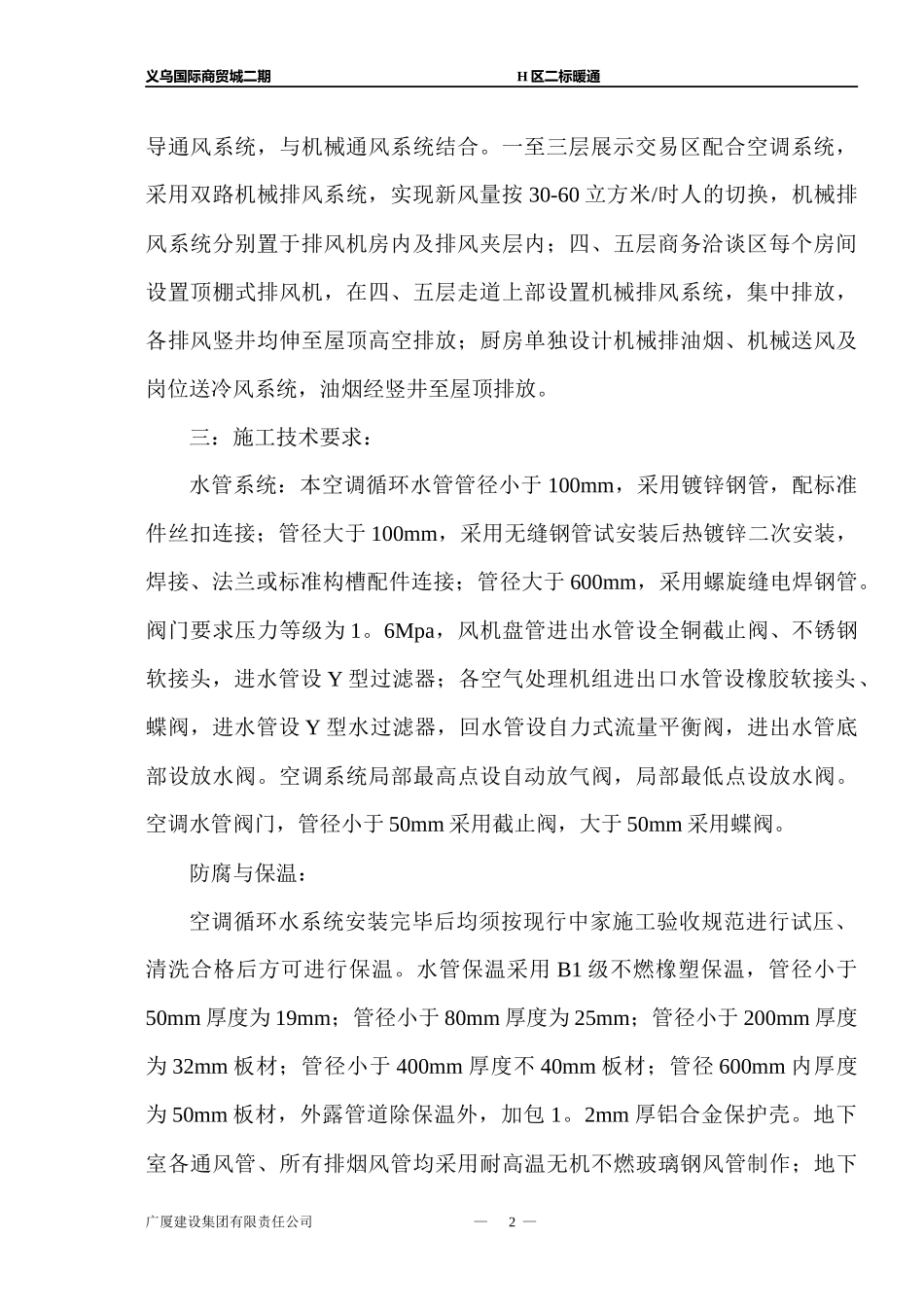

义乌国际商贸城二期H区二标暖通第一章、工程概况义乌国际商贸城二期H区二标暖通安装工程，位于义乌国际商贸城园区内，由H4、H5、H6及三号连接体组成，总建筑面积21万平方米。土建总包单位为：浙江八达建设集团有限公司和浙江省二建建设集团有限公司工程开工日期为2004年8月25日，竣工日期为2005年9月20日，总工期390日历日，合同总造价：2055。82万元。H区主要有展示交易区、商务洽谈、餐饮娱乐、管理用房、地下车库及设备用房等场所组成。具体内容如下：1、展示交易区中央空调系统设计及机械通风系统。2、商务洽谈中央空调系统设计。3、餐饮娱乐及出租用房预留中央空调系统。4、地下汽车库、设备用房、各层卫生间、吸烟室等机械通风系统及防排烟系统。5、商务中心设机械通风系统。6、地下层平战结合六级人防单元通风系统设计。一：空调系统：一至三层展示交易区中央空调系统夏季空调总尖峰负荷为29439。7KW（25313595大卡/时）；四、五层商务洽谈中央空调系统夏季空调总尖峰负荷为16316KW（14029193大卡/时）；L3连接体中央空调系统夏季总空调尖峰负荷为3288。8KW（2827885大卡/时）。根据工程的特点，总空调制冷机组设在H3地下层内，分五组设计，采用水冷式离心冷水机组。二标合计八台冷水机组，H4H6一至三层为一组，广厦建设集团有限责任公司—0—义乌国际商贸城二期H区二标暖通设置四台额定制冷量为370万大卡/时的离心式冷水机组；H4H5四、五层为一组，设置二台额定制冷量为370万大卡/时的离心式冷水机组；L3连接体单独采用二台额定制冷量为140万大卡/时的水冷螺杆式冷水机组。冷水机组蒸发器进出口水温为12、7；冷凝器进出口水温为32、37，制冷机采用R134a或R123。空调循环水系统采用传统的一次泵定速变流量系统，采用异程管配置，在空气处理机组水侧采用自力式平衡阀，以解决系统管路的水力平衡，并将通过阀口的流量保持恒定。空调空气处理方式：交易、洽谈区由组装式变风量空气处理机组，采用一次回风方式实现，组装式变风量空气处理机组分别置于地下层及四、五层空气处理机房内。风管通过独立防火竖井穿越楼层，分别在吊项内敷设保温风管，项部散流器送风，每个商位设一个带风量调节阀的散流器，公共走道下部集中回风至空调机房。置于地下层的空气处理机房，新风管由双速送风机接入各空气处理机组，实现新风量按30-60立方米/时人的切换；置于五层的空气处理机房，新风管由屋顶预留施工通风孔接入，通过风量调节阀实现新风量30-60立方米/时人的切换。组装式变风量空气处理机组包含新风回风混合过虑消声段、表冷段、送风机段、送风消声段、定制送风段等组合而成。二：通风系统：地下停车库设置机械强制通风系统，排风量按6次换气次数计算，送风量按5次换气次数计算，送风系统兼作火灾时补风系统。送风机设于地下层顶部夹层内，夹层底距地净高2。2米，在车库顶部适量设置无风管诱广厦建设集团有限责任公司—1—义乌国际商贸城二期H区二标暖通导通风系统，与机械通风系统结合。一至三层展示交易区配合空调系统，采用双路机械排风系统，实现新风量按30-60立方米/时人的切换，机械排风系统分别置于排风机房内及排风夹层内；四、五层商务洽谈区每个房间设置顶棚式排风机，在四、五层走道上部设置机械排风系统，集中排放，各排风竖井均伸至屋顶高空排放；厨房单独设计机械排油烟、机械送风及岗位送冷风系统，油烟经竖井至屋顶排放。三：施工技术要求：水管系统：本空调循环水管管径小于100mm，采用镀锌钢管，配标准件丝扣连接；管径大于100mm，采用无缝钢管试安装后热镀锌二次安装，焊接、法兰或标准构槽配件连接；管径大于600mm，采用螺旋缝电焊钢管。阀门要求压力等级为1。6Mpa，风机盘管进出水管设全铜截止阀、不锈钢软接头，进水管设Y型过滤器；各空气处理机组进出口水管设橡胶软接头、蝶阀，进水管设Y型水过滤器，回水管设自力式流量平衡阀，进出水管底部设放水阀。空调系统局部最高点设自动放气阀，局部最低点设放水阀。空调水管阀门，管径小于50mm采用截止阀，大于50mm采用蝶阀。防腐与保温：空调循环水系统安装完毕后均须按现行中家施工验收规范进行试压、清洗合格后方可进...
