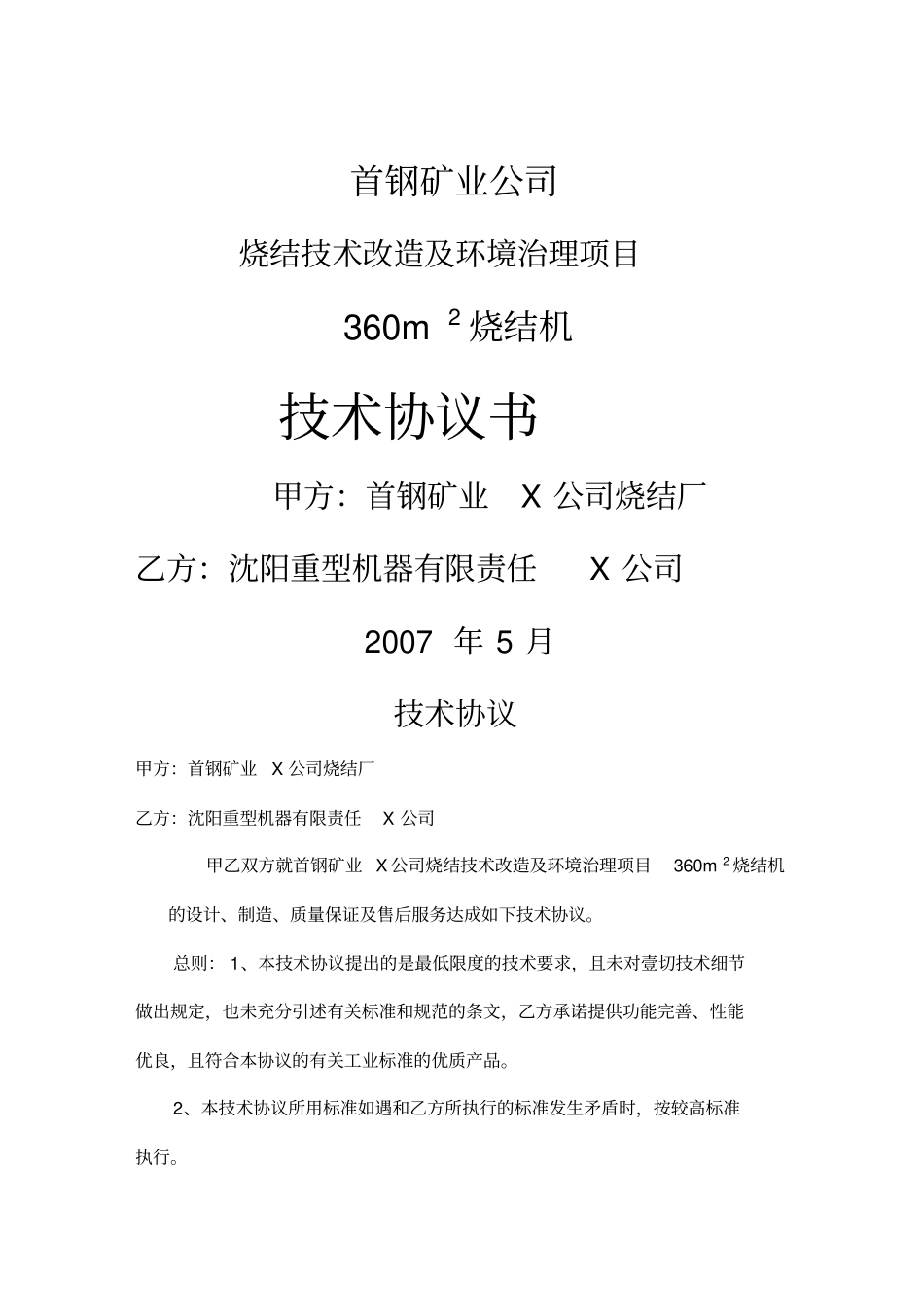

（冶金行业）首钢矿业烧结机技术协议YY首钢矿业公司烧结技术改造及环境治理项目360m2烧结机技术协议书甲方：首钢矿业X公司烧结厂乙方：沈阳重型机器有限责任X公司2007年5月技术协议甲方：首钢矿业X公司烧结厂乙方：沈阳重型机器有限责任X公司甲乙双方就首钢矿业X公司烧结技术改造及环境治理项目360m2烧结机的设计、制造、质量保证及售后服务达成如下技术协议。总则：1、本技术协议提出的是最低限度的技术要求，且未对壹切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方承诺提供功能完善、性能优良，且符合本协议的有关工业标准的优质产品。2、本技术协议所用标准如遇和乙方所执行的标准发生矛盾时，按较高标准执行。3、乙方承诺产品符合国家及行业安全生产及劳动保护要求。壹、技术性能参数（1）有效烧结面积：360m2（2）台车尺寸：1.5m*4.5m*0.7m（3）台车运行速度：1.33-4m/min（4）烧结机有效烧结长度：83m（5）烧结最大料层厚度680mm(含铺底料)（6）台车数量:142台（7）头尾星轮节圆直径：Ф4136mm（8）头尾轮中心距：98.625m（9）热烧结矿温度:750～850℃（10）传动电机功率：45kW（13）圆辊给料机规格：Ф1350*4620mm（14）曲线九辊布料器：单辊驱动（15）驱动方式：半悬挂柔性传动，电动机变频调速（16）工作场所：室内（17）工作制度：连续工作制，作业率90%之上技术性能参数如有变更，以双方书面认可的变更参数为准。二、供货范围序号名称数量单重(kg)总重(kg)备注1给料装置146500序号名称数量单重(kg)总重(kg)备注2传动装置182000含柔性传动3壹号灰斗145004二号灰斗182005风箱头尾部密封120000外配套6风箱装置1356340含非金属膨胀节7骨架12210008轨道装置1780009尾部罩1750010尾部装置110500011头部密封罩11000012九辊布料器16500外配套13粘矿消除装置1600014刮油装置120015柔性传动安装工具130016智能集中干油润滑系统110000外配套17点火炉移动轨1500018台车吊具1220019风箱走台13000020DRB7-P235Z移动式电动润滑泵280160外配套合计估算总重量（kg）999400注：1、上表中重量为估重，最终重量以施工图纸为准。主要配套件清单序号设备名称单重(t)数量备注生产厂1CHL16-500-Ⅰ柔性传动（含辅助减速器）24.551长沙冶金设备序号设备名称单重(t)数量备注生产厂厂2九辊布料器6.51北京金都机械厂3电动执行机构博纳德SMB+J400/FHT-R400-60-Ⅰ0.12SMB+J400/FHT-R400-60-Ⅱ0.15SMB+J400/FHT-R400-60-Ⅱ0.1174风箱蝶阀辽阳新力源FM1000×800-S-Ⅰ阀门1.65FM1000×800-S-Ⅱ阀门1.65FM1400×800-D-Ⅰ阀门3A1.617FM1400×800-D-Ⅱ阀门3B1.6175LMWG-3000-Ⅱ风箱耐磨弯管0.610辽阳新力源LMWG-4000-Ⅱ风箱耐磨弯管0.8346YLD-70液压螺旋千斤顶0.45270.218头部星轮轴承座带轴承230/530KG3SKF江阴周庄SJ500G1.61SJ500Z+MG1.61尾部星轮轴承座23068SKFSJ320G+MG0.651SJ320Z+MG0.651序号设备名称单重(t)数量备注生产厂SN518SU0.021不带轴承SN518SU+SR160×11.20.0219滚动轴承SKF轴承22218CK/W33+H3180.00462GB/T288-1994轴承22218C0.0046GB/T288-1994轴承23028C0.00674GB/T288-1994轴承6200-ZRZ4GB/T276-1994轴承3211A-ZRS0.001058GB/T276-199410胀套Z2-480×5850.074JB/T7934-199511JLXK1-111M行程开关412QL32螺旋千斤顶0.028213LQA万向联轴节0.0321JB3241-8314非金属膨胀节0.7234江苏百新，武汉航天非金属膨胀节0.55510江苏百新，武汉航天15YVPEJ280S-6变频电机；45kW，AC380V（带失电制动）0.541河北电机厂北车集团17YVP200L1-6变频电机；18.5kW，AC3800.541河北电机厂北车集团序号设备名称单重(t)数量备注生产厂18JH320D-SW-125-W401减速器1.61沈阳冶重19DRB7-P235Z移动式电动润滑泵0．82南方润滑20智能干油集中润滑系统101ZDRH-2000北京华润21风箱头尾密封20柔性橡胶密封鞍山蓬达三、技术要求3.1提供的设备具有国内同行业中近年内的先进制造水平。3.2设备具有良好的操作性、维修性、良好的安全性能。3.3要求设备在连续工作和重载条件下可靠运行。3.4要求设备具有超载15%负荷启动的能力。3.5要求具有机械和电气双重过载自动保护的功能。3.6要求每个风箱安装电动蝶阀，保证调节灵...
