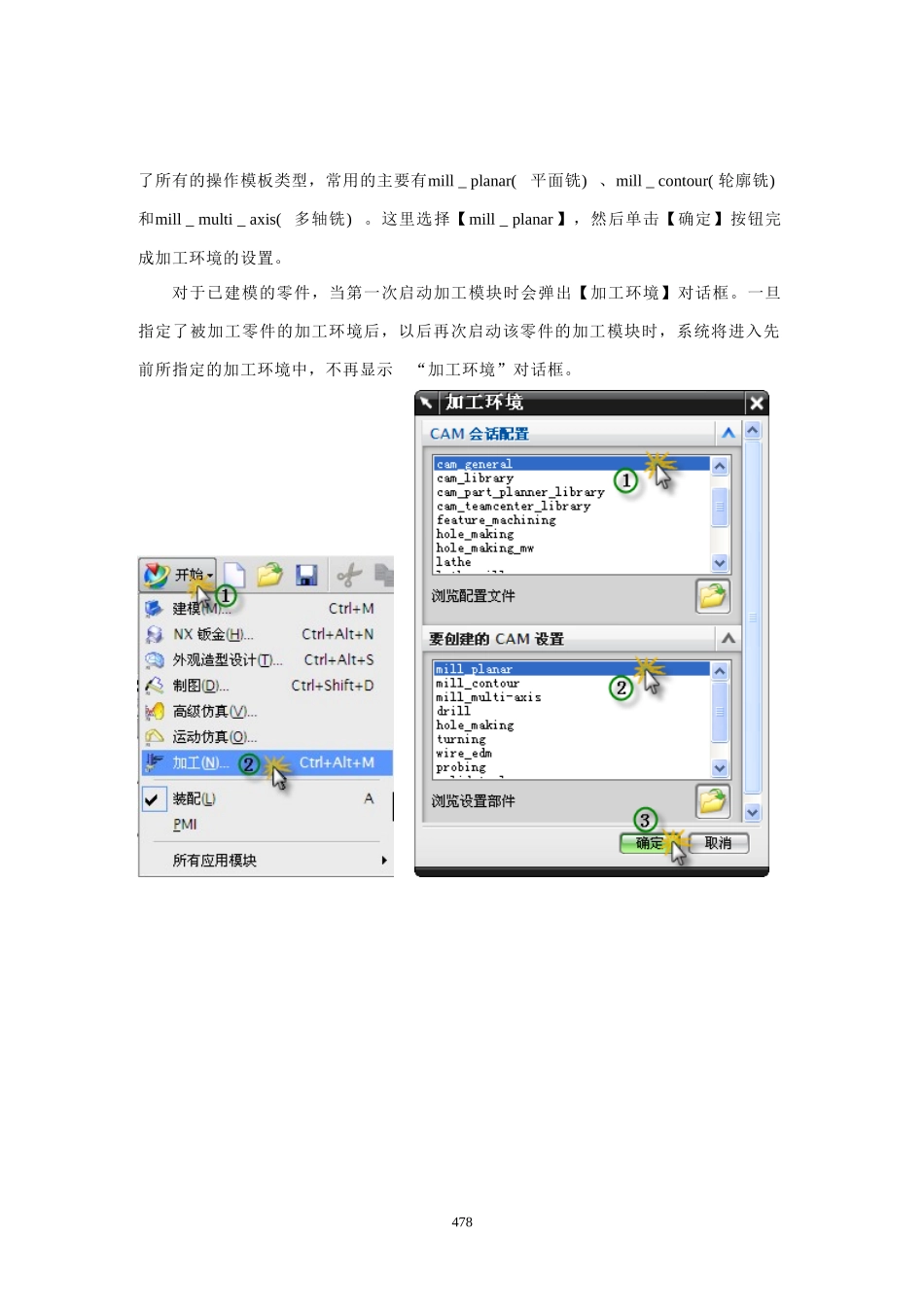

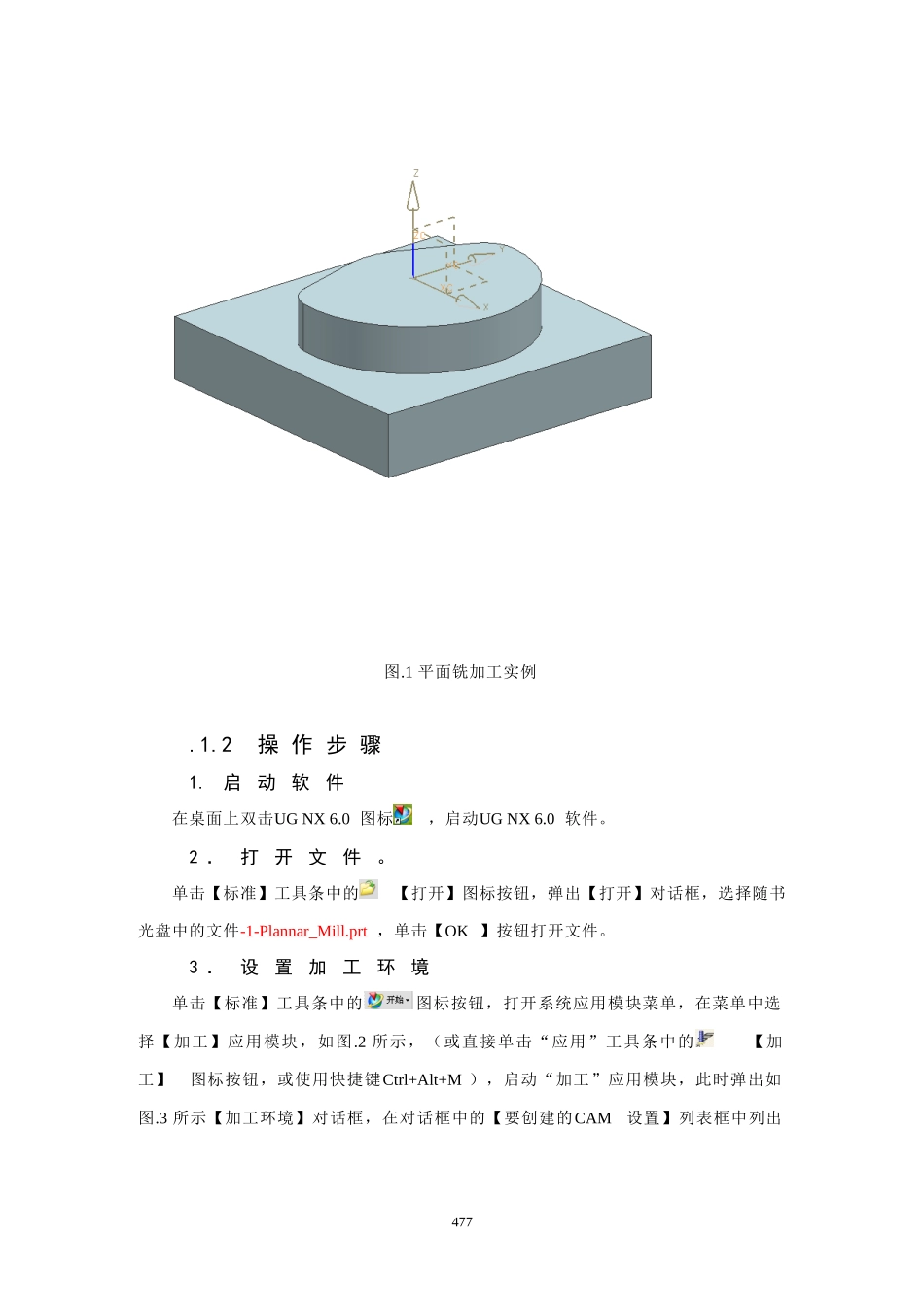

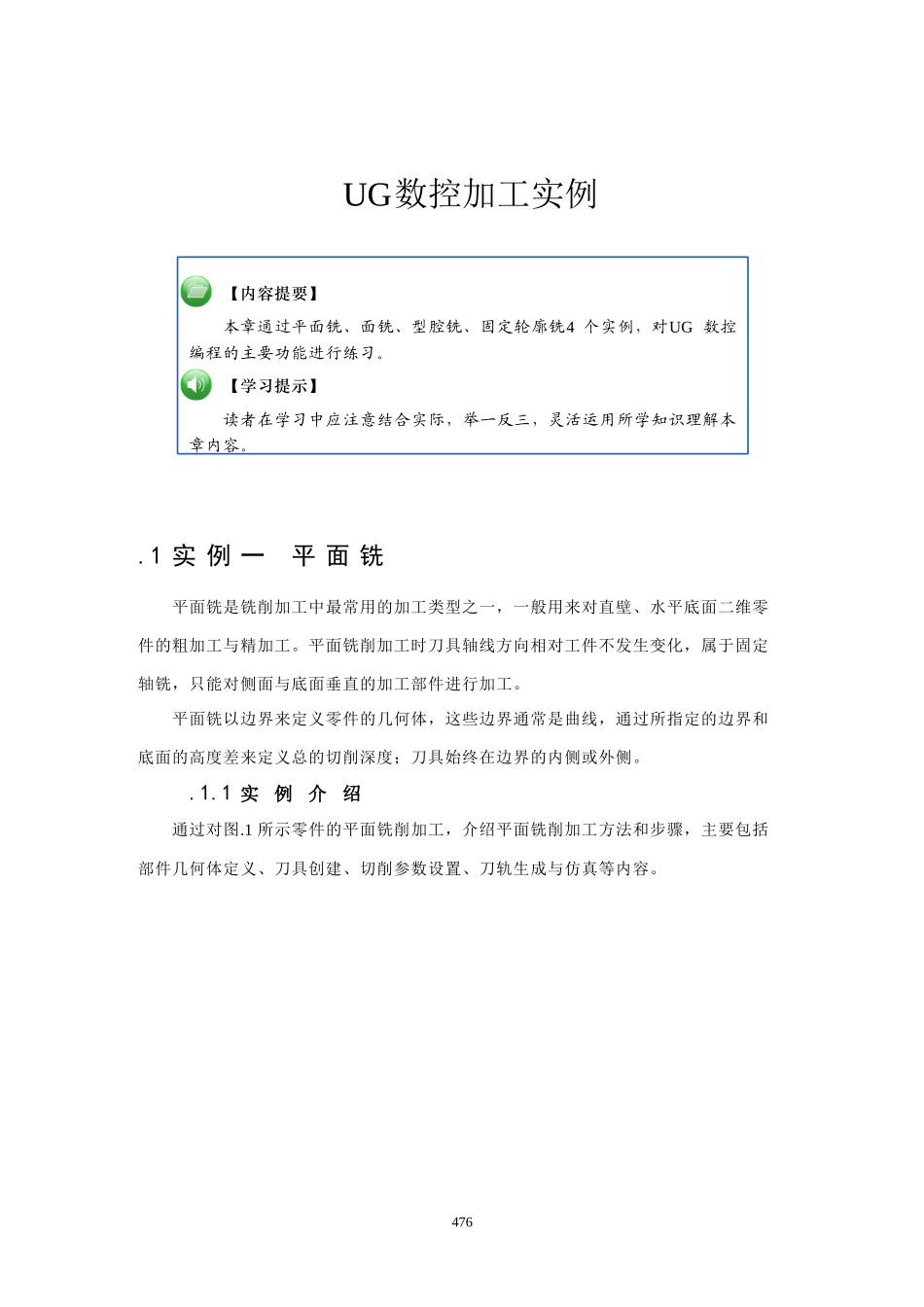

UG数控加工实例【内容提要】本章通过平面铣、面铣、型腔铣、固定轮廓铣4个实例，对UG数控编程的主要功能进行练习。【学习提示】读者在学习中应注意结合实际，举一反三，灵活运用所学知识理解本章内容。.1实例一平面铣平面铣是铣削加工中最常用的加工类型之一，一般用来对直壁、水平底面二维零件的粗加工与精加工。平面铣削加工时刀具轴线方向相对工件不发生变化，属于固定轴铣，只能对侧面与底面垂直的加工部件进行加工。平面铣以边界来定义零件的几何体，这些边界通常是曲线，通过所指定的边界和底面的高度差来定义总的切削深度；刀具始终在边界的内侧或外侧。.1.1实例介绍通过对图.1所示零件的平面铣削加工，介绍平面铣削加工方法和步骤，主要包括部件几何体定义、刀具创建、切削参数设置、刀轨生成与仿真等内容。476图.1平面铣加工实例.1.2操作步骤1.启动软件在桌面上双击UGNX6.0图标，启动UGNX6.0软件。2．打开文件。单击【标准】工具条中的【打开】图标按钮，弹出【打开】对话框，选择随书光盘中的文件-1-Plannar_Mill.prt，单击【OK】按钮打开文件。3．设置加工环境单击【标准】工具条中的图标按钮，打开系统应用模块菜单，在菜单中选择【加工】应用模块，如图.2所示，（或直接单击“应用”工具条中的【加工】图标按钮，或使用快捷键Ctrl+Alt+M），启动“加工”应用模块，此时弹出如图.3所示【加工环境】对话框，在对话框中的【要创建的CAM设置】列表框中列出477了所有的操作模板类型，常用的主要有mill_planar(平面铣)、mill_contour(轮廓铣)和mill_multi_axis(多轴铣)。这里选择【mill_planar】，然后单击【确定】按钮完成加工环境的设置。对于已建模的零件，当第一次启动加工模块时会弹出【加工环境】对话框。一旦指定了被加工零件的加工环境后，以后再次启动该零件的加工模块时，系统将进入先前所指定的加工环境中，不再显示“加工环境”对话框。478图.2加工模块图.3“加工环境”对话框4．创建刀具单击【插入】工具条中的【创建刀具】图标按钮，弹出【创建刀具】对话框，按图.4所示设置加工类型、刀具子类型等参数后，单击【确定】按钮，弹出【铣刀-5参数】对话框，按图.5所示设定参数后，单击【确定】按钮，完成刀具创建。5．创建加工坐标系将操作导航器切换到【几何视图】模式，双击【MCS_MILL】（或者右击【MCS_MILL】，然后在弹出的快捷菜单中选择【编辑】），弹出【MillOrient】对话框，如图.6所示步骤设置加工坐标系后，单击【MillOrient】对话框中的【确定】按钮完成加工坐标系创建。6．创建几何体将操作导航器切换到【几何视图】模式，左键双击【WORKPIECE】（或者右击【WORKPIECE】，然后在弹出的快捷菜单中选择【编辑】），弹出【铣削几何体】对话框，如图.7所示。单击该对话框【几何体】中的【指定部件】图标按钮，打开【部件几何体】对话框，按图.8所示步骤操作，完成部件几何体的选择；再单击图.7对话框【几何体】中的【指定毛坯】图标按钮，打开如图.9所示的【毛坯几何体】对话框，选择该对话框【选择选项】中的【自动块】，单击该对话框中的【确定】按钮，完成工件切削仿真毛坯几何体的创建。然后单击图.7所示【铣削几何体】对话框中的【确定】按钮，完成铣削几何体的创建。479480图.4“创建刀具”对话框图.5“铣刀-5参数”设置对话框481图.6创建加工坐标系图.7“铣削几何体”对话框482图.8部件几何体483图.9毛坯几何体7．创建加工方法将操作导航器切换到【加工方法视图】模式，双击【粗铣加工】（或者右键单击，然后在弹出的快捷菜单中选择【编辑】），弹出【铣削方法】对话框，在该对话框中按图.10所示设置余量、公差等加工工艺参数后单击【确定】按钮完成加工方法的创建。图.10“铣削方法”对话框8．创建操作单击【插入】工具条中的【创建操作】图标按钮，打开【创建操作】对话框，按图.11所示设置各项参数后单击【确定】按钮，打开图.12所示【平面铣】对话框。在【创建操作】对话框【操作子类型】中有多种不同的操作子类型，如表.1所示。484485图.11“创建操作”对话框图.12“平面铣”对话框表.1mill_planar(平面铣)主要操作子类型（1）【指定部件边...
