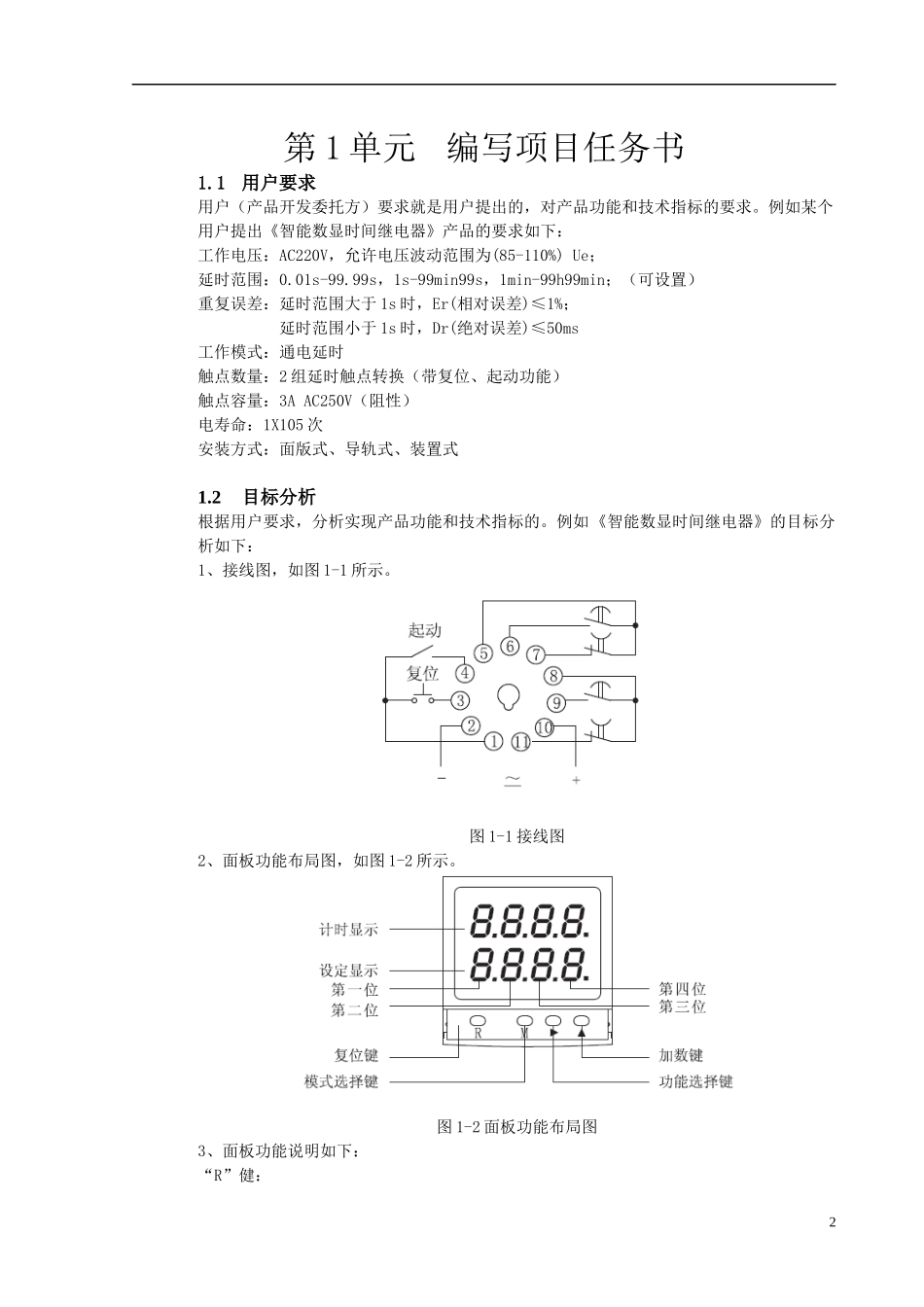

《小型智能电子产品开发》讲义吴加国编著1第1单元编写项目任务书1.1用户要求用户（产品开发委托方）要求就是用户提出的，对产品功能和技术指标的要求。例如某个用户提出《智能数显时间继电器》产品的要求如下：工作电压：AC220V，允许电压波动范围为(85-110%)Ue；延时范围：0.01s-99.99s，1s-99min99s，1min-99h99min；（可设置）重复误差：延时范围大于1s时，Er(相对误差)≤1%；延时范围小于1s时，Dr(绝对误差)≤50ms工作模式：通电延时触点数量：2组延时触点转换（带复位、起动功能）触点容量：3AAC250V（阻性）电寿命：1X105次安装方式：面版式、导轨式、装置式1.2目标分析根据用户要求，分析实现产品功能和技术指标的。例如《智能数显时间继电器》的目标分析如下：1、接线图，如图1-1所示。图1-1接线图2、面板功能布局图，如图1-2所示。图1-2面板功能布局图3、面板功能说明如下：“R”健：21）复位功能：按此键对计时显示的数字及计时输出状态进行复位，恢复到初始状态。2）确认功能：时间参数设置完毕后，必须按此键确认。“M”健：连续按动“M”键，参数设定依次出现下列莱单设置值：“P0”、“P1”、“P2”，但“P0”不显示。1）P1---S:延时范围0.01s～99.99s；2）P1---A:延时范围1s～99min99s；3）P1---H:延时范围1min～99h99min；4）P2---U：正计时；5）P2---D：倒计时；“”位移键：时间参数设置过程中，按此键选择某种功能中需要调整设置的参数。“▲”增量键：按此键对选中的项目进行加数，实现递增变化。启动：按下启动键开始计时。暂停：计时过程中，启动键放开暂停计时，再次按下则累计计时。4、继电器重复起动间隔时间应≥0.5s。5、在强电场环境下“复位”和“起动”连接导线较长时，请使用屏蔽导线，且“复位”与“起动”端子切勿输入电压，以免损坏产品。1.3编写任务书每个应用项目在正式动手进行设计前，应该认真进行目标分析，编写出设计任务书。编写任务书时必须以用户的愿望为依据，最后必须得到用户的完全认可。如果产品开发委托方与设计方不是同一个经济核算单位，还要签定技术开发合同，以保护双方的权利和义务。1.4编写、签订技术合同技术合同是当事人就技术开发、转让，咨询或者服务订立的确立相互之间权利和义务的合同。技术合同分为四类：(1)技术开发合同(2)技术转让合同(3)技术咨询合同(4)技术服务合同。技术合同可以分为多种，技术开发合同、技术转让合同与技术咨询和服务合同各具特征，但作为技术合同的一种，都具有以下特征：(1)技术合同的标的不是一般的商品或劳务，而是凝聚着人类智慧的创造性的技术成果。(2)技术合同的至少一方当事人是能够利用自己的技术力量从事技术开发、技术转让、提供技术咨询和服务的法人或自然人，其主体一方具有特定性。(3)技术合同反映了技术成果在交换领域的债权关系，因此技术合同要接受合同法的调整；由于技术合同又是基于技术的开发、转让、服务而产生的合同关系，因而在技术成果所有权等方面要接受知识产权制度的调整。(4)技术合同是双务、有偿合同。在技术合同中，当事人双方都承担相应的义务，因此是双务合同。技术合同当事人一方从对方取得利益的，须向对方支付一定的代价，因此是有偿合同。通常技术合同都有主管部门监制的范本，如下所示：3合同编号：技术开发（委托）合同项目名称：用简明、准确的文字表达合同的标的和名称委托方（甲方）：用《企业法人营业执照》规定的法定名称（买方）受托方（乙方）：用《企业法人营业执照》规定的法定名称（卖方）签订时间：如果没有时间约定，就无法确认合同的履行和有效签订地点：涉及发生争议后的法律管辖有效期限：涉及发生争议后的诉讼时效中华人民共和国科学技术部印制填写说明4一、本合同为中华人民共和国科学技术部印制的技术开发（委托）合同示范文本，各技术合同认定登记机构可推介技术合同当事人参照使用。二、本合同书适用于一方当事人委托另一方当事人进行新技术、新产品、新工艺或者新材料及其系统的研究开发所订立的技术开发合同。三、签约一方为多个当事人的，可按各自在合同关系中的作用等，在“委托方”、“受托方”项下（增页）分别排列为共同委...
