内蒙某风力发电站施工组织设计(DOC27页)VIP免费

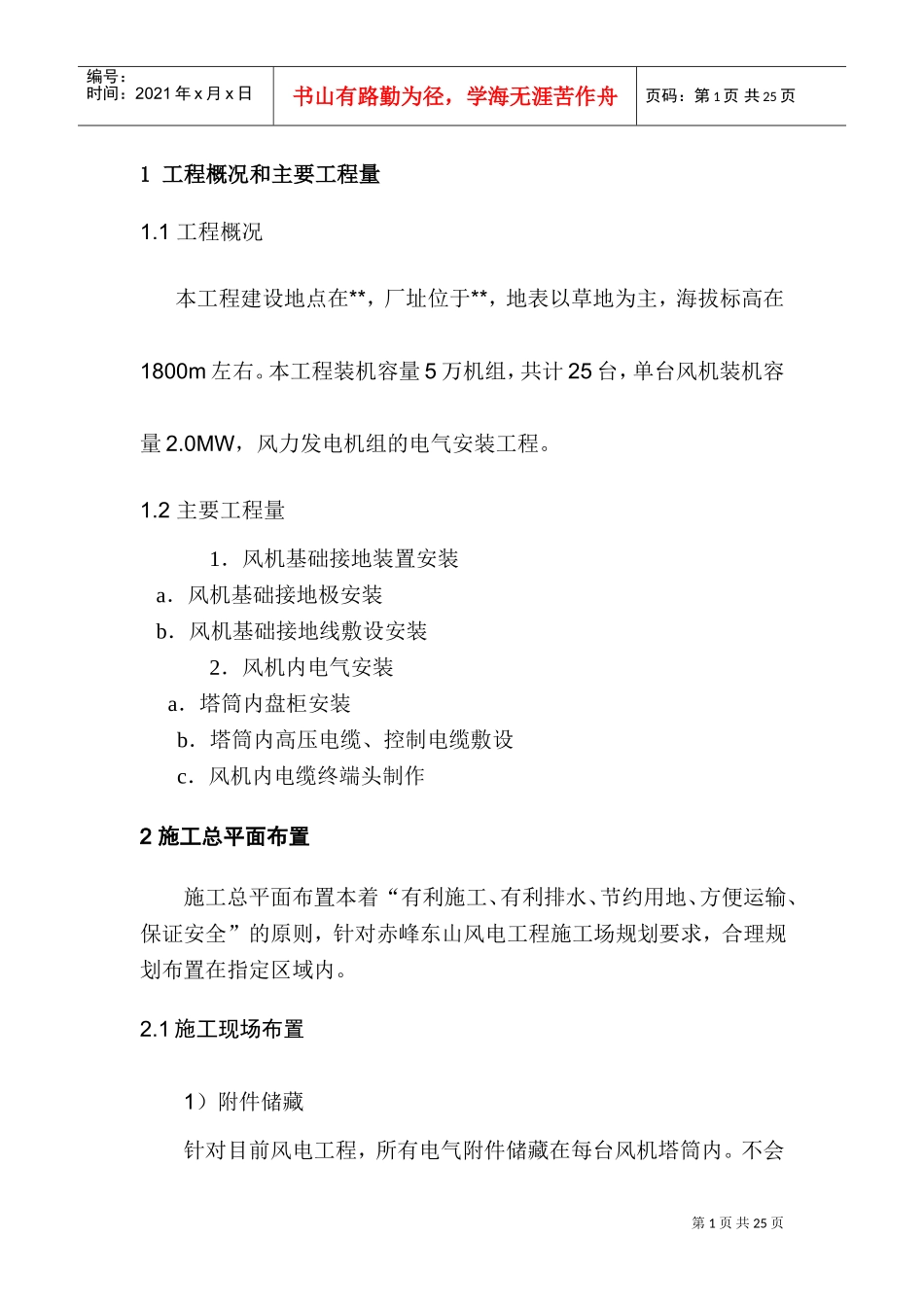

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页1工程概况和主要工程量1.1工程概况本工程建设地点在**，厂址位于**，地表以草地为主，海拔标高在1800m左右。本工程装机容量5万机组，共计25台，单台风机装机容量2.0MW，风力发电机组的电气安装工程。1.2主要工程量1．风机基础接地装置安装a．风机基础接地极安装b．风机基础接地线敷设安装2．风机内电气安装a．塔筒内盘柜安装b．塔筒内高压电缆、控制电缆敷设c．风机内电缆终端头制作2施工总平面布置施工总平面布置本着“有利施工、有利排水、节约用地、方便运输、保证安全”的原则，针对赤峰东山风电工程施工场规划要求，合理规划布置在指定区域内。2.1施工现场布置1）附件储藏针对目前风电工程，所有电气附件储藏在每台风机塔筒内。不会第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页导致误用附件。2）组合场针对风电工程场地宽大和设备成套、简单的特点，不再设专门的组合场，采用就地组合就地安装的方式。3）发电机针对风电工程安装，风机位置间距比较特殊，不能采用火电供用电措施。在每台风机安装时使用发电机带动照明及电动工具。3现场管理组织3.1施工组织机构的设置本工程实行项目经理负责制。以专业管理为施工组织主体、以资源配置为支撑，以策划与监督为保障，以文明建设为思想基础的项目管理模式，并针对本工程专门对组织机构和组织方式进行了优化。建立明确的专业分工体系。以职能明确、接口清晰、策划到位、指挥快捷为落脚点。（见附图）3.2劳动力配置计划1）劳动力计划表工种**年7月**年8月**年9月**年10月**年11月**年12月第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页平均高峰平均高峰平均高峰平均高峰平均高峰平均高峰电气工121610151820182018202025焊工5614171520141959技术人员111111111111管理人员232222222222物资管理121212121212后勤服务232323232323经警保卫1010101010101010101010104.1电气专业施工方案4.1.1施工组织电气专业工程质量标准“确保达标投产，争创国优工程”。满足安装需要和必要的形象进度为宗旨，以点带面，以样板事例带动整个工程，对施工中的重点、难点和关键点，超前策划、预控和过程控制相结合，充分的施工准备、严密的专业施工组织、合理安排工序的交叉、与安装工程和其它标段密切配合、施工资料与工程同步。1）施工管理策划选取工程管理经验丰富的技术管理人员；组织职工岗前培训，并根据工程的进展情况安排进厂。超前策划：超前编制施工组织专业设计、施工作业指导书，安排第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页P3施工进度计划和机械、物资及周转材料的进出场计划。开展QC小组活动，对施工质量的薄弱环节进行预控。对施工危险因素和环境因素进行辨识，制定控制对策，并编制安全文明施工防护设施的投入计划等。2）建立完善的施工资料板块根据本工程资料管理文件，技术人员建立相关的资料系统归档文件包。和业主、监理专业人员共同编制专业项目划分文件，制作质量验收单模版。根据我公司的程序文件要求及创国家优质工程材料要求，编制本工程施工过程控制等一系列的记录表模版，方便以后施工。3）资源准备：与甲方确定设计图纸的交付时间。周转性材料，按照计划用量提前准备齐全并修整完善。主材：根据施工图做出材料的预算，并将材料购买齐全，提前复试，保证施工需要。措施用料：将施工用的角铁、扁钢、钢管备足。劳动保护用品、用具准备齐全。5）做好工序的交接a.接地极安装。b.接地线敷设及安装。c.风机内盘柜安装。d.风机内高压电缆、控制电缆敷设。e.风机内高压电缆、控制电缆终端制作。第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页4.1.2施工现场人员及资格序号作业人员岗位或工种数量资格职责1作业人员20特殊工种作业人员必须经过劳动局特殊工种培训，并取得相应工种的合格证，作业时持证上岗严格遵守各项管理规章制度和操作规程。施工前熟悉有关资料，明确自己的...
