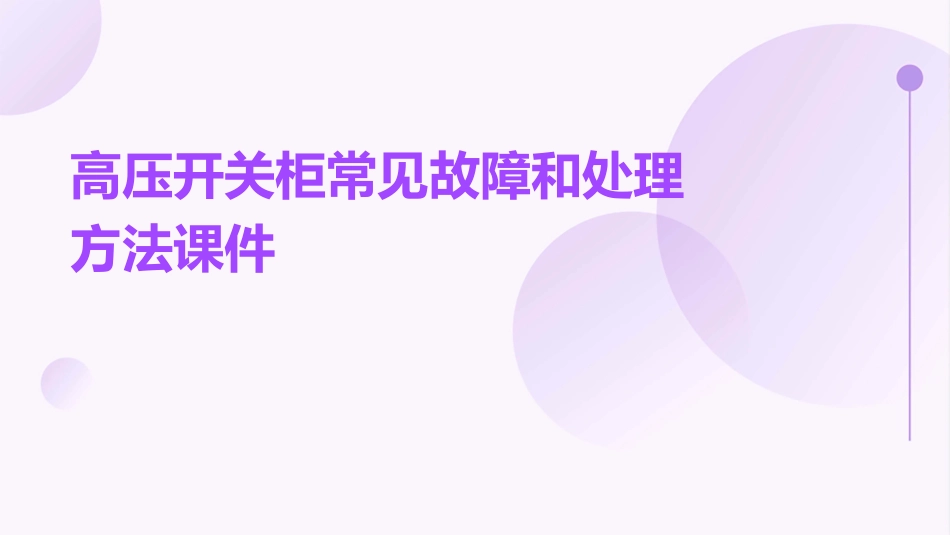

高压开关柜常见故障和处理方法课件VIP免费

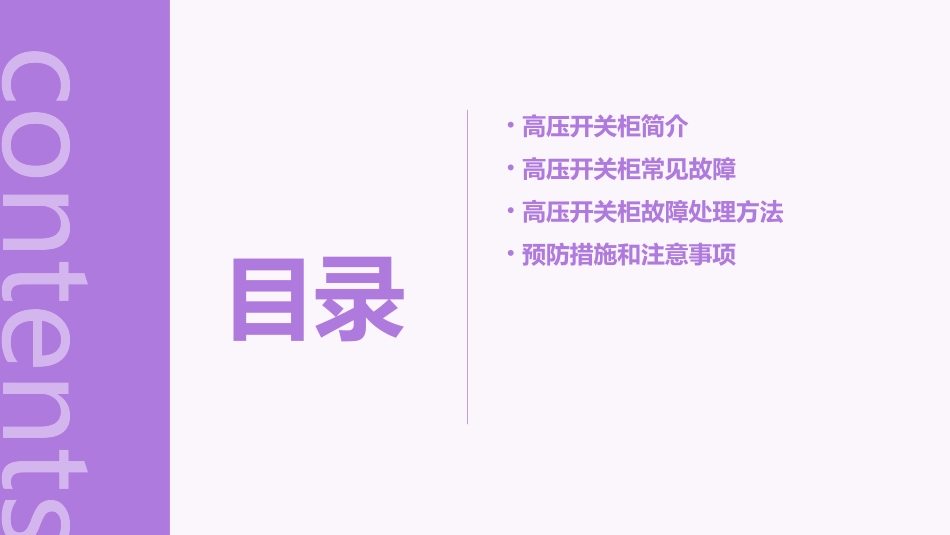

高压开关柜常见故障和处理方法课件contents目录•高压开关柜简介•高压开关柜常见故障•高压开关柜故障处理方法•预防措施和注意事项高压开关柜简介01总结词高压开关柜是一种用于高压电力系统的成套配电装置，主要用于接收和分配电能。详细描述高压开关柜是一种将一次设备及其对应的二次元件、辅助电路和机械传动装置组装在一个封闭的金属柜内的成套配电装置。它主要用于接收和分配电能，具有控制、保护和监测等功能。高压开关柜的定义总结词高压开关柜由多个部分组成，各部分具有不同的功能，共同实现高压电力系统的控制、保护和监测。详细描述高压开关柜主要由断路器、隔离开关、接地开关、电流互感器、电压互感器、母线、进出线套管等一次设备，以及继电保护装置、测控装置、控制回路断路器等二次元件组成。这些元件相互配合，共同实现控制、保护和监测等功能。高压开关柜的组成和功能高压开关柜在电力系统运行中具有重要作用，广泛应用于发电、输电、配电等环节。总结词高压开关柜是电力系统中的重要组成部分，对于保障电力系统的安全、稳定和经济运行具有重要作用。它广泛应用于发电、输电、配电等环节，用于实现电能的接收、分配和控制，同时具有对一次设备和二次设备的保护和监测功能。详细描述高压开关柜的重要性和应用高压开关柜常见故障02由于设备长时间未运行或缺乏保养，导致机械部件出现卡涩现象。机械卡涩触头松动或损坏绝缘件损坏由于机械振动或操作不当，导致触头松动或损坏。由于机械应力或环境因素，导致绝缘件出现裂纹或破损。030201机械故障由于控制回路中的元件出现故障，导致控制回路无法正常工作。控制回路故障由于绝缘件老化或环境因素，导致绝缘性能下降。绝缘故障由于保护装置设置不正确或受到干扰，导致保护装置误动作。保护装置误动作电气故障由于环境湿度过高或设备表面污秽，导致设备出现凝露或污秽放电现象。凝露和污秽由于设备密封不良或防护措施不到位，导致小动物侵入设备内部。小动物侵入由于环境温度和压力异常，导致设备无法正常工作。温度和压力异常环境因素导致的故障高压开关柜故障处理方法03第二季度第一季度第四季度第三季度总结词详细描述总结词详细描述机械故障处理方法机械故障通常表现为开关柜的传动部分、操作机构和连接部分的问题。对于这类故障，首先要检查机械部件的磨损和变形情况，如发现异常应及时更换。同时，要确保开关柜的安装和调试符合规范，以减少机械故障的发生。对于机械故障，预防措施尤为重要，应定期对开关柜进行维护和保养，检查紧固件是否松动、轴承是否润滑等。在操作过程中，应严格按照操作规程进行，避免因操作不当导致的机械损伤。•总结词：电气故障通常涉及开关柜的电气元件、保护装置和控制系统等方面。•详细描述：处理电气故障时，首先应对故障现象进行详细分析，确定故障范围。然后，检查相关电气元件的外观和性能，如发现损坏应及时更换。同时，应定期对保护装置和控制系统进行校验和调试，确保其正常工作。•总结词：预防电气故障的关键在于保持电气元件的清洁和干燥，定期检查电气连接部分的接触情况，确保其接触良好。•详细描述：此外，应加强对电气元件的维护和保养，避免因长期使用导致的性能下降或损坏。电气故障处理方法•总结词：环境因素如温度、湿度、灰尘等对高压开关柜的正常运行产生影响。•详细描述：对于环境因素导致的故障，应采取相应的措施进行预防和处理。如加强通风、散热设计，减少柜内温度；安装去湿设备，降低柜内湿度；定期清扫柜内灰尘，保持清洁等。同时，应关注天气变化对开关柜的影响，如雷击、短路等自然灾害的防范措施。•总结词：在处理环境因素导致的故障时，应综合考虑开关柜的运行环境和条件，采取有效的应对措施。•详细描述：此外，应加强对开关柜的巡检和维护，及时发现和处理潜在的环境问题，确保高压开关柜的安全稳定运行。环境因素导致的故障处理方法预防措施和注意事项04定期进行维护保养，包括清扫、润滑、紧固等，确保设备正常运行。发现异常情况或故障时，及时进行处理，防止故障扩大或造成更严重的后果。定期对高压开关柜进行巡检，检查设备的运行状...
