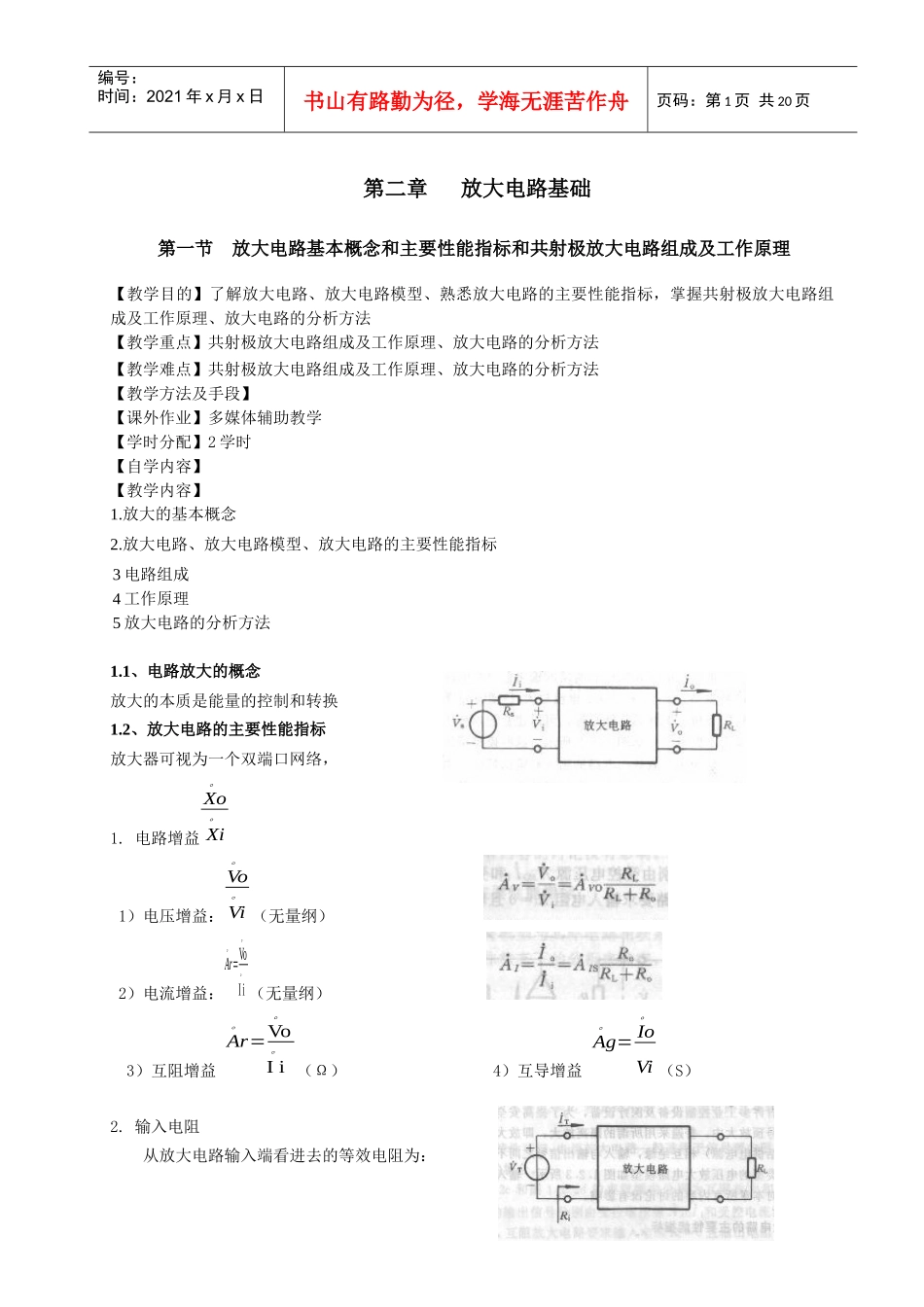

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页第二章放大电路基础第一节放大电路基本概念和主要性能指标和共射极放大电路组成及工作原理【教学目的】了解放大电路、放大电路模型、熟悉放大电路的主要性能指标，掌握共射极放大电路组成及工作原理、放大电路的分析方法【教学重点】共射极放大电路组成及工作原理、放大电路的分析方法【教学难点】共射极放大电路组成及工作原理、放大电路的分析方法【教学方法及手段】【课外作业】多媒体辅助教学【学时分配】2学时【自学内容】【教学内容】1.放大的基本概念2.放大电路、放大电路模型、放大电路的主要性能指标3电路组成4工作原理5放大电路的分析方法1.1、电路放大的概念放大的本质是能量的控制和转换1.2、放大电路的主要性能指标放大器可视为一个双端口网络，1.电路增益Xo。Xi。1）电压增益：Vo。Vi。（无量纲）2）电流增益：Ar。=Vo。Ii。（无量纲）3）互阻增益Ar。=Vo。Ii。（Ω）4）互导增益Ag。=Io。Vi（S）2.输入电阻从放大电路输入端看进去的等效电阻为：第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页Ri=Vi。Ii。3.输出电阻：从放大电路输出端逆向看进去的电阻值为：Ro=Vo。Io。（Ω）在信号源短路（Vs。=0,但保留Rs）和负载开路（RL=∞）的条件下，在放大电路的输出端加一测试电压VT。，相应的产生一测试电流IT。，于是可得输出电阻为：为减少信号的衰减，输入电压信号时要求其输入电阻Ri越大越好，输入电流信号时要求其输入电阻Ri越小越好；输出电压信号时要求其输出电阻Ro越小越好，输出电流信号时要求其输出电阻Ro越大越好。4.通频带宽BW5.非线性失真系数6.最大不失真输出电压Vom。7.最大输出功率Pom与效率ηη＝Pom/Pv1.3共射极放大电路组成电路组成放大电路组成原则：提供直流电源，为电路提供能源。电源的极性和大小应保证BJT基极与发射极之间处于正向偏置；而集电极与基极之间处于反向偏置，从而使BJT工作在放大区。电阻取值与电源配合，使放大管有合适的静态点。第3页共20页第2页共20页共射极放大电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页输入信号必须能够作用于放大管的输入回路。当负载接入时，必须保证放大管输出回路的动态电流能够作用于负载，从而使负载获得比输入信号大得多的信号电流或信号电压。简化电路及习惯画法简单工作原理共射极基本放大电路的电压放大作用是利用了BJT的电流控制作用，并依靠Rc将放大后的电流的变化转为电压变化来实现的。放大电路的分析方法静态：输入信号为零时，电路的工作状态，也称直流工作状态。动态：输入信号不为零时，电路的工作状态，也称交流工作状态。电路处于静态时，三极管个电极的电压、电流在特性曲线上确定为一点，称为静态工作点，常称为Q点。一般用IB、IC、和VCE（或IBQ、ICQ、和VCEQ）表示。直流通路和交流通路根据叠加原理可将电路中的信号分解为：直流信号和交流信号。直流信号通过直流通路求解，交流信号通过交流通路求解。直流通路:当没加输入信号时，电路在直流电源作用下，直流电流流经的通路。直流通路用于确定静态工作点。直流通路画法：①电容视为开路；②电感线圈视为短路；③信号源视为短路，但保留其内阻。交流通路:在输入信号作用下交流信号流经的通路。交流通路用于计算电路的动态性能指标。交流通路画法：①容量大的电容视为短路；②直流电源视为短路。对于放大电路来说其最基本要求，一是不失真，二是能够放大。只有在信号的整个周期内BJT始终工作在放大状态，输出信号才不会产生失真。静态工作点设置合适能实现线性放大；静态工作点设置偏高会产生饱和失真；静态工作点设置偏低会产生截止失真。Q点不仅影响电路是否会产生失真，而且影响着放大电路几乎所有的动态系数。直流分析,又称为静态分析,求电路的直流工作状态,即基极直流电流IB;集电极直流电流IC;集电极与发射极间直流电压UCE。交流分析,又称动态分析,求电压放大倍数、输入电阻和输出电阻三项性能指标。第4页共20页第3页共20页bBECCB...
