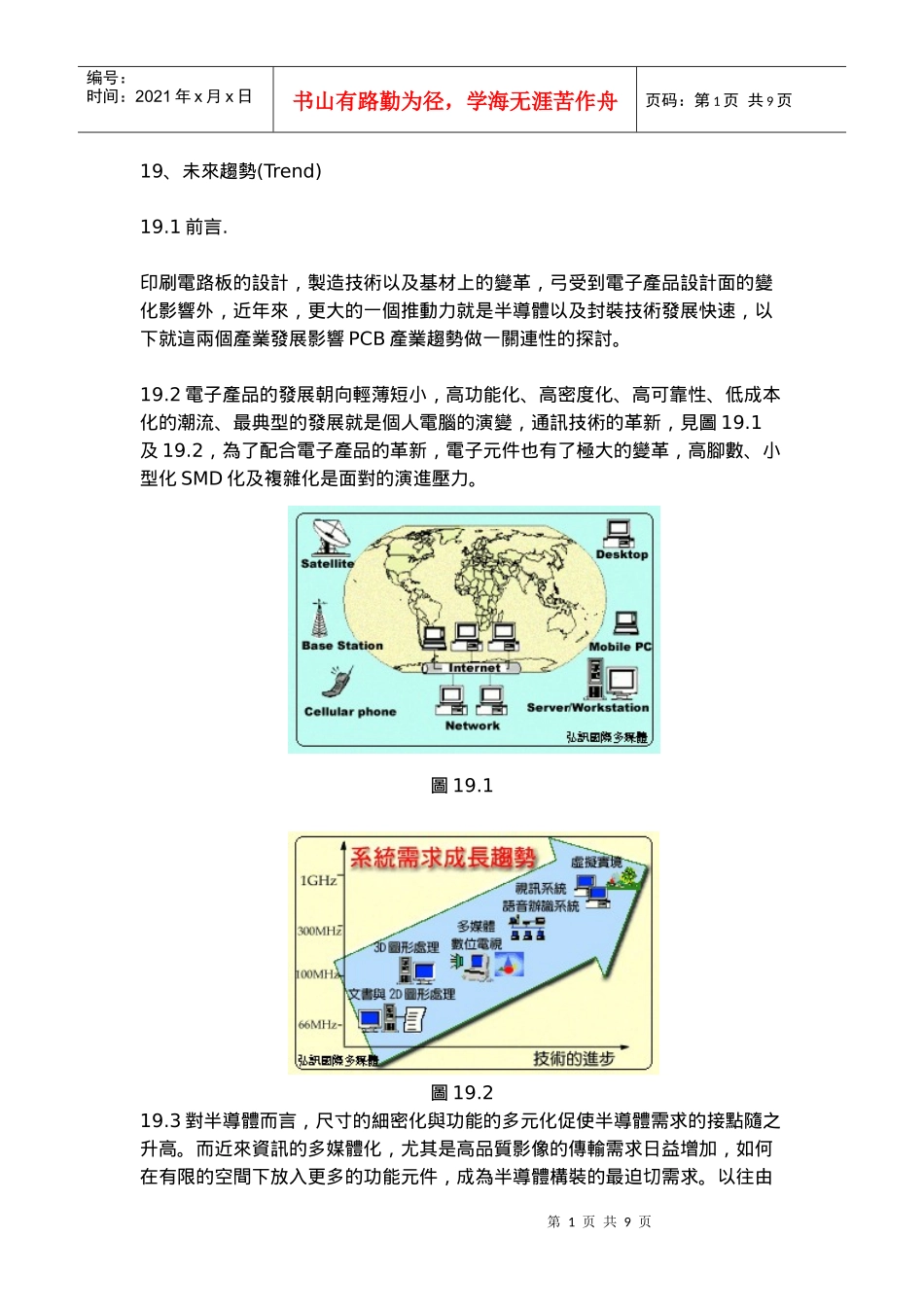

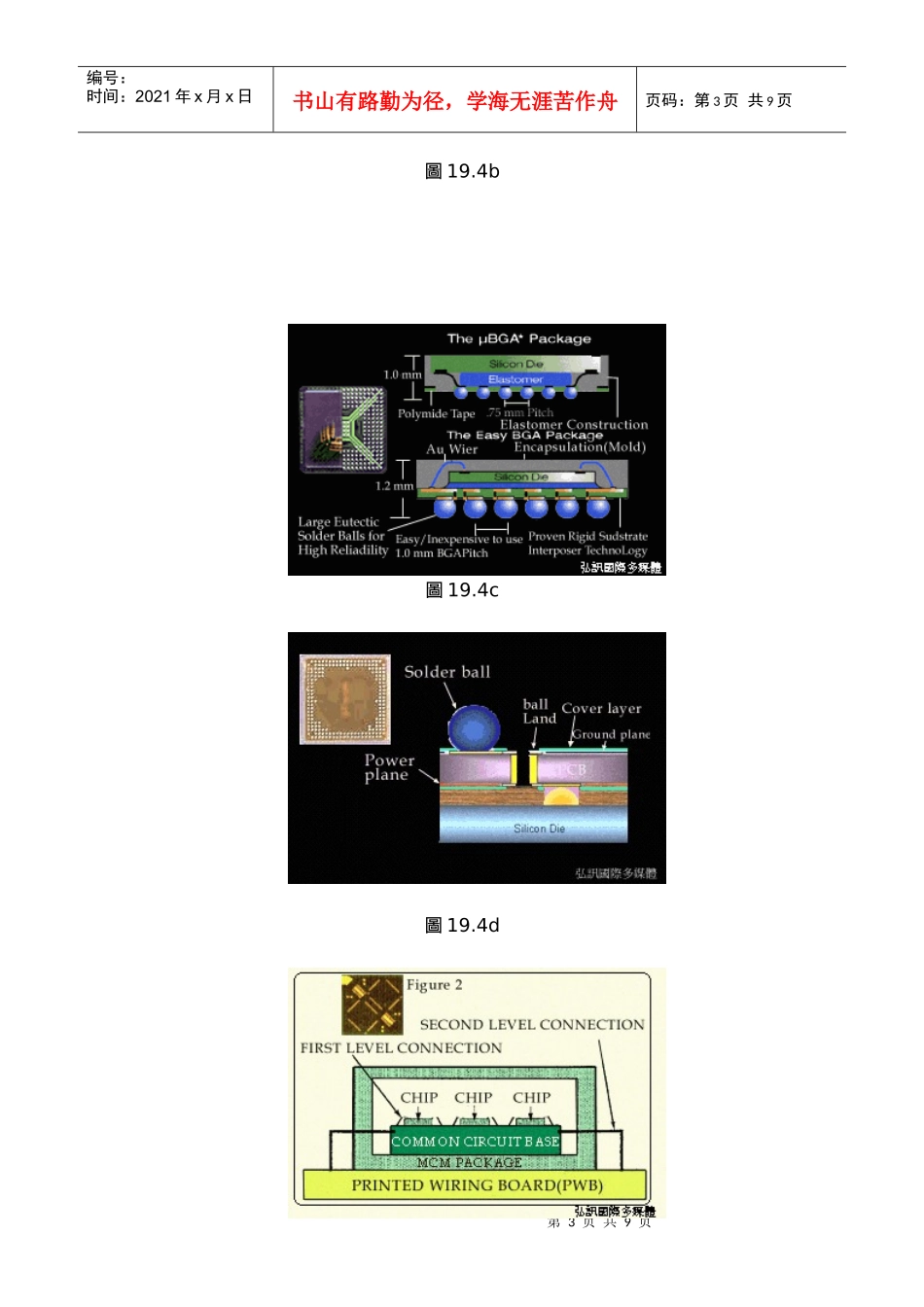

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页19、未來趨勢(Trend)19.1前言.印刷電路板的設計，製造技術以及基材上的變革，弓受到電子產品設計面的變化影響外，近年來，更大的一個推動力就是半導體以及封裝技術發展快速，以下就這兩個產業發展影響PCB產業趨勢做一關連性的探討。19.2電子產品的發展朝向輕薄短小，高功能化、高密度化、高可靠性、低成本化的潮流、最典型的發展就是個人電腦的演變，通訊技術的革新，見圖19.1及19.2，為了配合電子產品的革新，電子元件也有了極大的變革，高腳數、小型化SMD化及複雜化是面對的演進壓力。圖19.1圖19.219.3對半導體而言，尺寸的細密化與功能的多元化促使半導體需求的接點隨之升高。而近來資訊的多媒體化，尤其是高品質影像的傳輸需求日益增加，如何在有限的空間下放入更多的功能元件，成為半導體構裝的最迫切需求。以往由第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页於電子產品單價高，需求相對也不是非常快，使用壽命，則要求較長，應用領域也較受限制。相對於今天電子產品個人化、機動化、全民化、消耗品、高速化，以往訂定的標準己不符實際需要。尤其以往簡單半導體產品多用導線架封裝，較複雜的產品則採用陶磁或金屬真空包裝，在整體成本及電性上尚能滿足早期需求。今為了低單價，高傳輸速率、高腳數化需求，整體封裝產業型態隨之改觀。圖19.3是I.CPACKAGING的演變以及圖19.4(a.b.c.d.e)示意圖。圖19.3圖19.4a第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页圖19.4b圖19.4c圖19.4d第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页圖19.4e19.4對印刷電路板的影響早期電路板只被定位母板及介面卡的載板的格局勢必為因應電子產品的轉變，而需作調整，並賦予一個全新的觀念"電路板是輔助電子產品發揮功能的重要組件；電路板是一種構裝，是一種促使各構裝元件有效連結的構裝"。電路板的型態極多，舉凡能建承載電子元件的配置電路都可稱為電路板。一般的定義，是以RigidPCB及Flexible-PCB兩種為主。由於電子零件的多元化、元件的連結方式分野愈加模糊。隨之而來的是電路板的角色變得分界不清，例如內引腳之BONDING三種方法(圖19.5)，就是一種電路板與半導體直接連接的方式。再如MCM(MultichipModule)，是多晶片裝在一小片電路板或封裝基板上的一種組合結構。界限的模糊化促使電路板家族多了許多不同的產品可能性，因除發揮電路板的功能外，同時也達到如下的構裝基本目的。1.傳導電能(Powerdistribution)2.傳導訊號(Signalconnection)3.散熱(Heatdissipation)4.元件保護(Protection)見圖19.6圖19.5第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页圖19.6電路板在高密度化後，由於信號加速電力密集也將與構裝一併考量，因此整體電路板與構裝的相關性愈來愈高。19.5印刷電路板技術發展趨勢從兩方面探討現在及未來PCB製程技術的發方向19.5.1朝高密度，細線，薄形化發展然而高密度的定義為何，見表第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页本表是國內正在努力的目標,甚至超越了IPC尖端板的定義Build-UP是解決此類艱難板子一個很好的方式，圖19.7描述了Build-UP製程的應用與選擇。圖19.719.4.2封裝載板的應用傳統QFP封裝方式，在超過208腳以上，其不良率就會升高很多，因此Motorola發展出"球腳陣列-BallGridArray"的封裝方式之後，到今天可說BGA已站穩其領導地位，雖然陸續有不同的設計與應用，但仍不脫離其架構。圖19.8(a.b)清楚的把IC封裝ILB、OLB的方式與Substrate的性能要求做一對照。國內PCB大廠陸續和國外簽約授權及技術移轉製造BGA，如Prolinx的V-BGA，Tessera的μBGA等。圖19.8a第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页圖19.8bA.BGA基板半導體因接點增多而細密化，封裝的形態也由線發展為面的...
