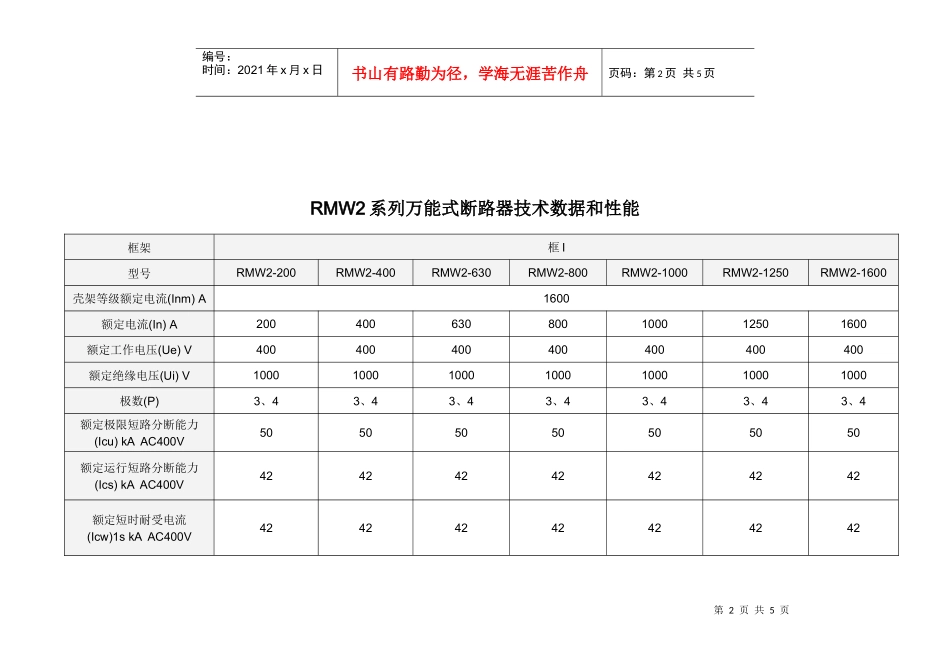

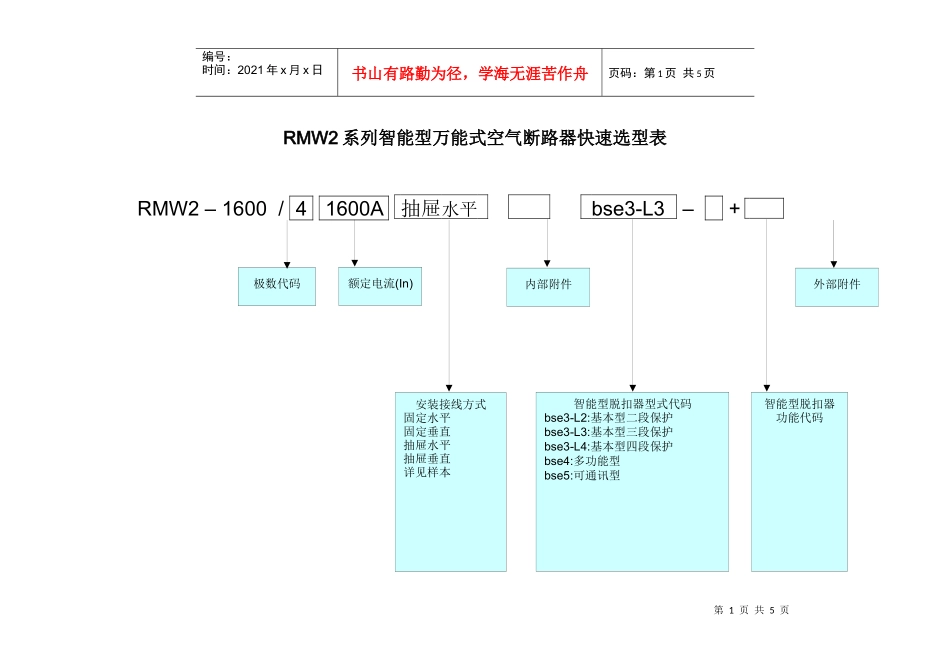

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页RMW2系列智能型万能式空气断路器快速选型表RMW2–1600/41600A抽屉水平bse3-L3–+附件极数代码安装接线方式固定水平固定垂直抽屉水平抽屉垂直详见样本额定电流(In)智能型脱扣器型式代码bse3-L2:基本型二段保护bse3-L3:基本型三段保护bse3-L4:基本型四段保护bse4:多功能型bse5:可通讯型智能型脱扣器功能代码内部附件外部附件第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页RMW2系列万能式断路器技术数据和性能框架框I型号RMW2-200RMW2-400RMW2-630RMW2-800RMW2-1000RMW2-1250RMW2-1600壳架等级额定电流(Inm)A1600额定电流(In)A200400630800100012501600额定工作电压(Ue)V400400400400400400400额定绝缘电压(Ui)V1000100010001000100010001000极数(P)3、43、43、43、43、43、43、4额定极限短路分断能力(Icu)kAAC400V50505050505050额定运行短路分断能力(Ics)kAAC400V42424242424242额定短时耐受电流(Icw)1skAAC400V42424242424242第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页RMW2系列万能式断路器智能型脱扣器功能代码功能代码智能型脱扣器型式bse3bse4Bse5短路短延时保护DY○●●差值型接地故障，无中性线保护T○●●差值型接地故障，有中性线保护TN○○○地电流型接地故障保护W○○○远方指示输出触点YCD-4○●电压表V○●负载监控方式一监控一○○负载监控方式二监控二○○模拟脱扣及MCR功能MTK○○○第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页通讯数据传输协议Modbus-rtu○Profibus-dp○通讯集线器T06○通讯线A类屏蔽双绞线○RS485/232转换模块ST-1○通讯协议模块ST-DP○ST201继电器模块ST201○ST电源模块ST○注：●表示已配置，○表示可附加配置。RMW2系列万能式断路器附件供货代码表内部附件外部附件名称代码额定电压(Us)V名称代码名称代码合闸电磁铁X交流50Hz:AC110V、AC220V、AC380V直流:DC220V机械联锁水平JSL1钥匙锁YS1分励脱扣器F交流50Hz:AC110V、AC220V、AC380V直流:DC110V、DC220V垂直(2台)JSL-23钥匙锁YS3欠电压脱扣器瞬时Q交流50Hz:AC220V、AC380V垂直(3台)JSL-3分闸锁FS延时1sQY门框MK按钮闭锁装置ES第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页延时2s相间隔板XB延时3s门挂钩MG固定隔板GB延时5s电动操作机构D交流50Hz:AC110V、AC220V、AC380V直流:DC110V、DC220VMG挂锁装置GS
