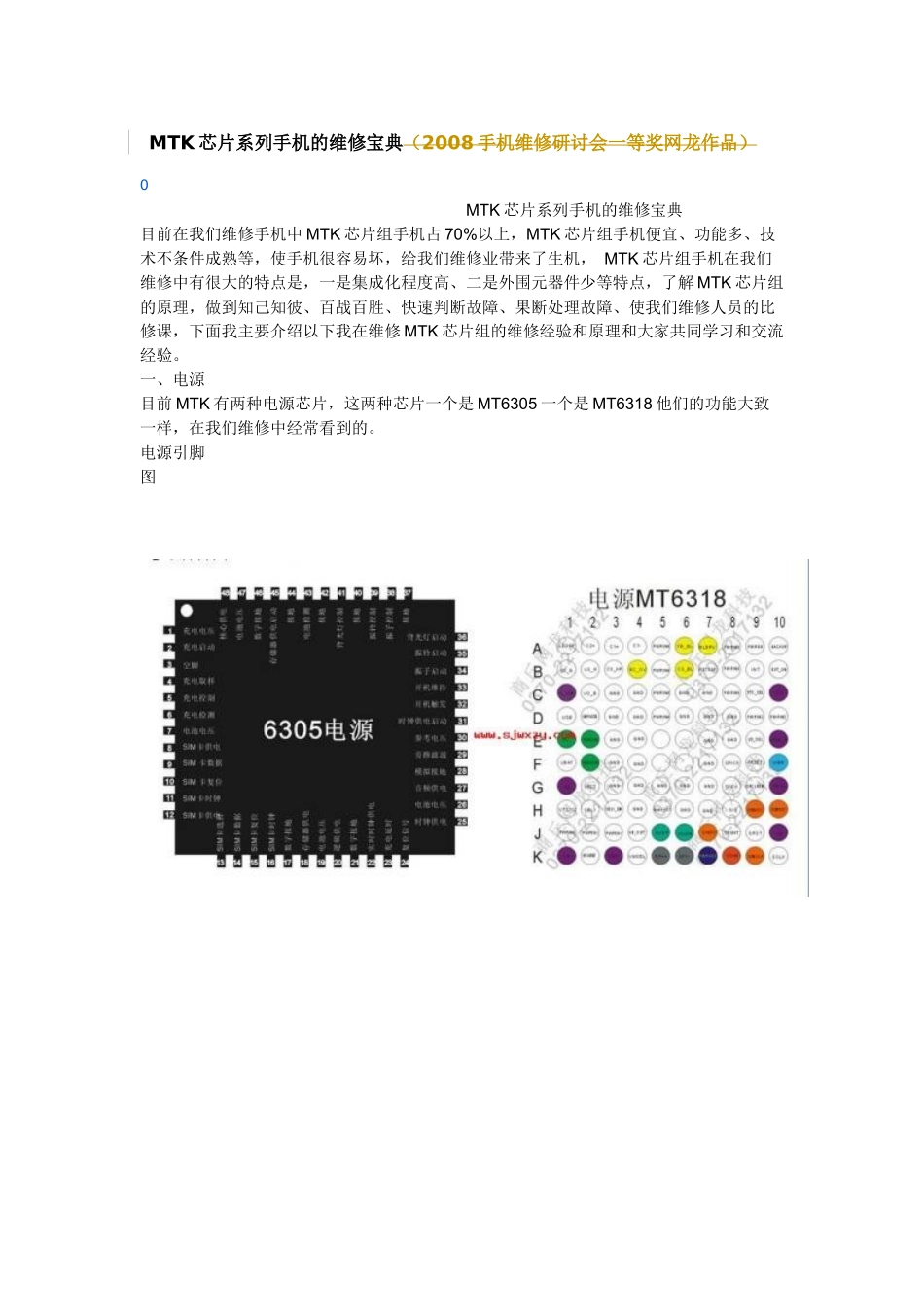

MTK芯片系列手机的维修宝典（2008手机维修研讨会一等奖网龙作品）0MTK芯片系列手机的维修宝典目前在我们维修手机中MTK芯片组手机占70%以上，MTK芯片组手机便宜、功能多、技术不条件成熟等，使手机很容易坏，给我们维修业带来了生机，MTK芯片组手机在我们维修中有很大的特点是，一是集成化程度高、二是外围元器件少等特点，了解MTK芯片组的原理，做到知己知彼、百战百胜、快速判断故障、果断处理故障、使我们维修人员的比修课，下面我主要介绍以下我在维修MTK芯片组的维修经验和原理和大家共同学习和交流经验。一、电源目前MTK有两种电源芯片，这两种芯片一个是MT6305一个是MT6318他们的功能大致一样，在我们维修中经常看到的。电源引脚图电源开机流程当按下开机键后，二极管导通，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源起动电路是维持信号复位，复位后电源各路电压开始正常输出，在进入软件启动，开机完成。1、装上电池，电池电压开始供电。按下开机键，使电源IC的（MTK6305）32脚(MTK6318)的K7脚，高电平变成低电平后，CPU得到供电复位后，32.768KHZ系统时钟起振，CPU开始工作，有CPU给电源（MT6305）的24脚（MT6318）的F9脚复位信号，是电源维持连续工作。二、MTK芯片组不开机维修手机开机的工作条件，手机要正常持续开机，需具备以下四个条件：一是电源IC工作正常；二是时钟工作正常，三是逻辑电路正常，四是软件工作正常。1、电源IC工作正常（1）MTK电源IC供电正常，需有工作电压，即电池电压或外接电源电压；（2）有开机触发信号，MTK开机触发信号是低电平，开机触发信号是送到电源IC上，在按下开机键时，开机触发信号就有了电平的变化（从高电平变为低电平）。（3）电源IC内一般集成有多组受控或非受控稳压电路，当有开机触发信号时，电源IC的稳压输出端应有多路电压输出。电源18#(VMEM)=2.8V，供字库。|ZKchd8Yq电源20#(VDD)=2.8V，供逻辑电路。电源22#(VRTC)=1.5V，供实时钟电路。电源24#(RESET)=2.8V,复位电压u@3w$"Pv1电源25#(VTCXO)=2.8V，供13M晶体4#。&pAT电源27#(AVDD)=2.8V，供逻辑电路。uQNoIyJ)电源30#(VREF)=1.3V,参考电压。电源33#(PWRBB)=1.5V开机维持电压，直通CPU的C1脚。电源48#(VCORE)=1.8V，供CPU。（4）开机维持信号来自CPU，电源IC只有得到开机维持信号后才能保持输出电压，否则，手机将不能持续开机。2、时钟电路有正常的系统时钟。时钟信号是CPU按节拍处理数据的基础，手机中时钟电路有两种：一种是时钟VCO模块，内含振荡电路的元件及晶体。当电源正常接通后，可自行振荡，形成26MHZ信号输出；另一种是由中频集成电路与晶体组成，中频IC得到电源后内部振荡电路供晶体起振，由中频模块放大输出。26MHZ时钟一般经过电容、电阻或放大电路供给CPU，另外也供给射频锁相环电路作为基本时钟信号.3、逻辑电路工作正常（1）有正常的工作电源。按下开机键后，电源IC输出稳定的供电电压为逻辑电路供电，包括CPU、FLASH和时钟电路。（2）有正常的复位信号，当CPU刚供上电源时，其内部各寄存器处于随机状态，不能正常运行程序，因此，CPU必须有复位信号进行复位。手机中的CPU的复位端一般是低电平复位，即在一定时钟周期后使CPU内部各种寄存器清零，而后此处电压再升为高电平，从而使CPU从头开始运行程序。（3）逻辑电路主要包括CPU、FLASH、CSP。当CPU具备电源、时钟和复位三个条件后，通过片选信号与FLASH联系，通过数据总线与地址总线相互传送数据。（4）软件是CPU控制手机开机与各种功能的程序等，开机的程序与设置存放在FLASH内，MTK的前期CPU如6205、6217、6218、6219等FLASH资料没有加密，后期的CPU如6223、6225、6226BA、6228、6230等都是加密的FLASH资料，资料加密的就是同型号的手机都不兼容。因此，若是软件出错或软件不对就可能造成手机不开机。当然，软件不正常还可能造成不入网、不显示、功能紊乱、死机、开机重启等许多故障。4、电源引起的不开机按开机健测量电源供电电压是否是3.6V，在测量电源输出电压是否正常，测复位信号有没有电压输出2.8V，维持信号电压是高电平2.8V。（1）没有维持信号当按手机开机键时，控...
