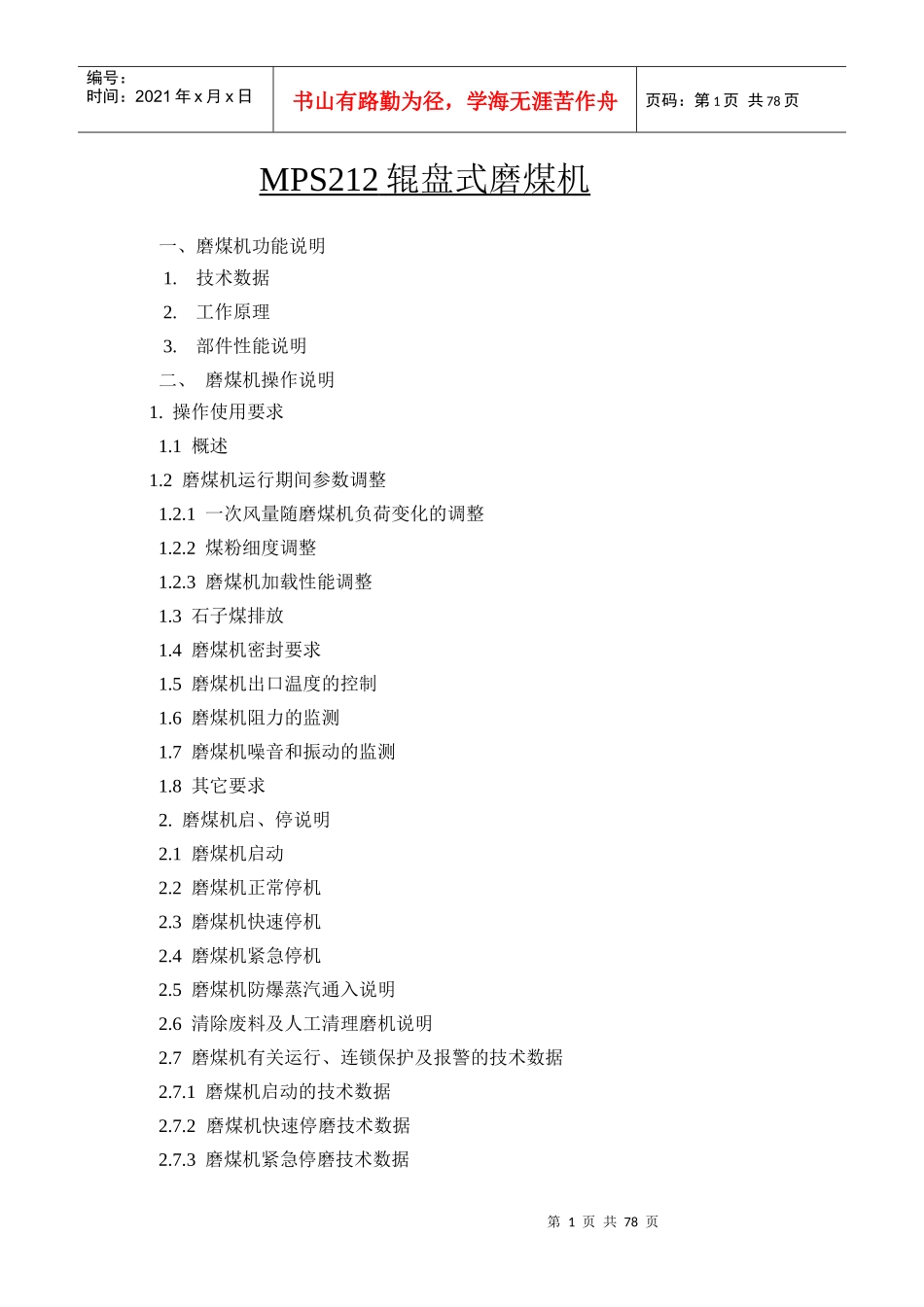

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页MPS212辊盘式磨煤机一、磨煤机功能说明1.技术数据2.工作原理3.部件性能说明二、磨煤机操作说明1.操作使用要求1.1概述1.2磨煤机运行期间参数调整1.2.1一次风量随磨煤机负荷变化的调整1.2.2煤粉细度调整1.2.3磨煤机加载性能调整1.3石子煤排放1.4磨煤机密封要求1.5磨煤机出口温度的控制1.6磨煤机阻力的监测1.7磨煤机噪音和振动的监测1.8其它要求2.磨煤机启、停说明2.1磨煤机启动2.2磨煤机正常停机2.3磨煤机快速停机2.4磨煤机紧急停机2.5磨煤机防爆蒸汽通入说明2.6清除废料及人工清理磨机说明2.7磨煤机有关运行、连锁保护及报警的技术数据2.7.1磨煤机启动的技术数据2.7.2磨煤机快速停磨技术数据2.7.3磨煤机紧急停磨技术数据第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页2.7.4磨机通入防爆蒸汽(或惰性气体)数据3.磨煤机启动前和运行期间的检查3.1磨煤机启动前的检查3.2磨煤机运行期间的检查4.运行故障和处理办法5.磨煤机控制部分资料说明三、磨煤机检修维护说明1.检修维护注意事项1.1事故预防说明1.2检修场地、检修工具和备件1.3操作注意事项2.停机时的保养与维护内容2.1概述2.2磨煤机内部检查2.3磨煤机外部的检查3.维护检修要求4.磨煤机内部零部件的拆卸与安装4.1分离器的拆卸与安装4.2加压装置的拆卸与安装4.3磨辊的拆卸与安装4.4磨盘座与喷嘴环的拆卸与安装4.5减速机的拆出与安装5.磨煤机内部部件的维修5.1减速机的维修5.2磨辊的维修5.3磨盘的维修6.备件7.磨煤机专用工具8.磨煤机润滑油、脂明细表9.磨煤机起吊用大零部件重量表四、磨煤机安装调试说明第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页1.安装事项1.1概述1.2安装通用导则2.安装说明3.启动前的调试附表“MPS212辊盘式磨煤机总装检测卡”附件一：盘车装置使用维护说明附件二：液压系统使用说明一、磨煤机功能说明第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页1.技术数据型号：MPS212保证出力（设计煤种）：59.95t/h（HGI=60Mt=4.2%R90=18%Aar=27.87%）电动机功率：560kW电动机转速：985r/min电动机电压：6000V电动机旋转方向：逆时针（正对电动机输出轴）磨煤机磨盘转速：26.6r/min磨煤机旋转方向：顺时针（俯视）磨机通风阻力：≤6300Pa（磨机+分离器）入磨一次风量（最大）：21.65kg/s磨煤机重量：约120.8t2.工作原理MPS型磨煤机是具有三个固定磨辊的外加力型辊盘式中速磨煤机。三个辊子在一个旋转磨盘上作辊压运动。需粉磨的物料从磨机的中心落煤管落到磨盘图1-1磨煤机加载系统原理图上。旋转磨盘借助于离心力将物料运动至碾磨辊道上，通过磨辊进行碾磨。三个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。通过静定的三点系统碾磨力均匀作用至三个磨辊上，磨盘、磨辊的压力通过底板、拉第5页共78页第4页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共78页杆和液压缸传至基础。物料的碾磨和干燥同时进行。热气通过喷嘴环均匀进入磨盘周围，将经碾磨的物料烘干并输入至磨机上部的分离器。在分离器中，粗细物料分开，细粉排出磨机，粗粉重新返回磨盘碾磨。图1-2磨煤机碾磨干燥区工作示意图难以破碎的杂物热气流不能吹走，它们通过喷嘴环落入磨机下部的热空气室中，经刮板至石子煤箱中排除。清除废料的过程在磨机运行期间也能进行。MPS型磨煤机采用鼠笼式异步电动机驱动。减速机将电动机提供的动力传至磨盘，并将转速调至磨机工作转速，同时承担了碾磨压力和多向负荷。为减速机配套的润滑站用来过滤、冷却减速机内的齿轮油，以确保减速机内部件的良好润滑状态。配套的液压油站通过加载油缸可对磨煤机施加加载力。加载力可随给煤量的变化进行调整。配套的密封风机用于磨煤机一些密封点的密封保护。一台机组6台磨共用二台密封风机（一运一备）。维修磨煤机时，在电动机的尾部可连接盘车装置，驱动磨盘慢速转动。3.部件性能说明3.1...
