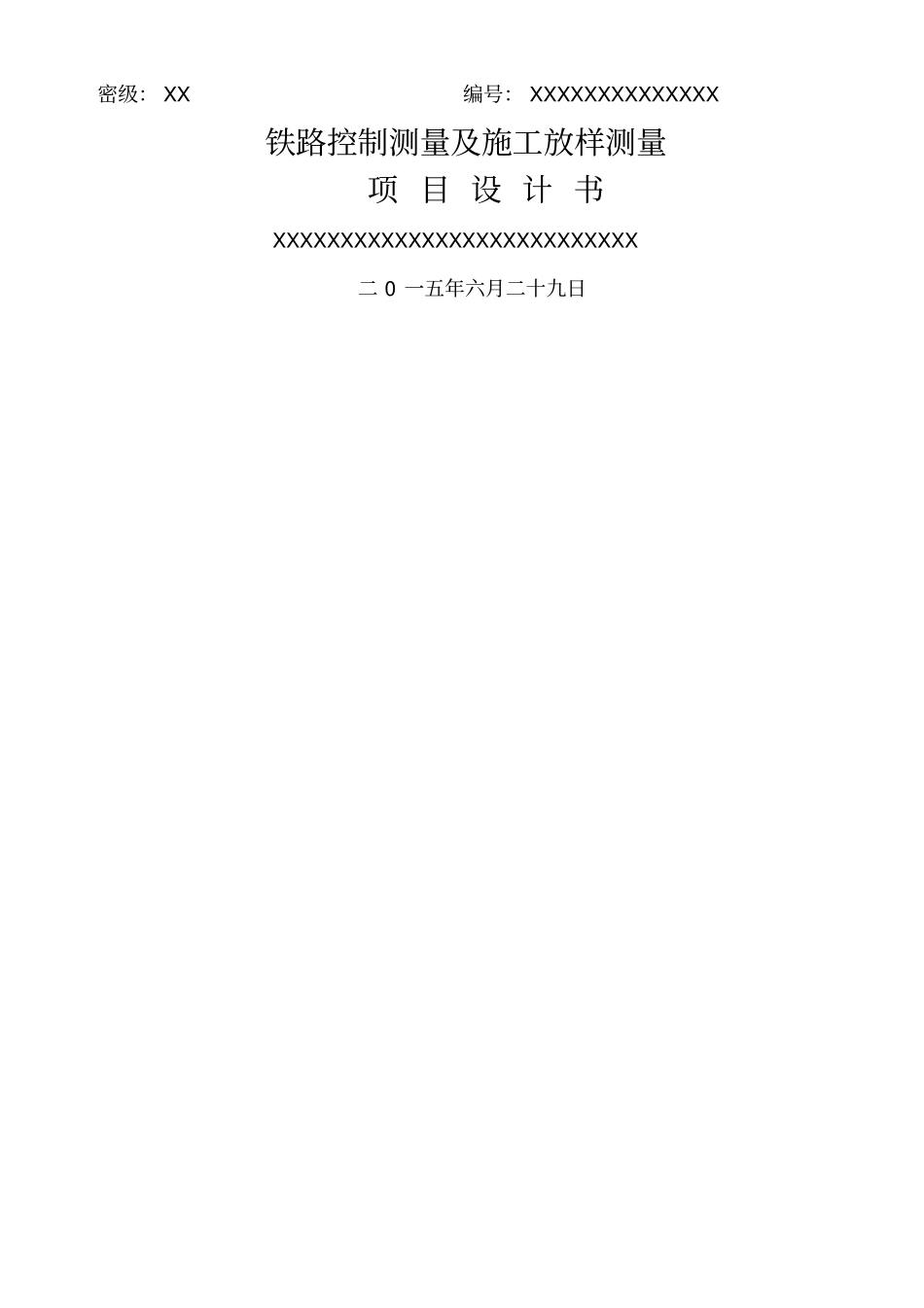

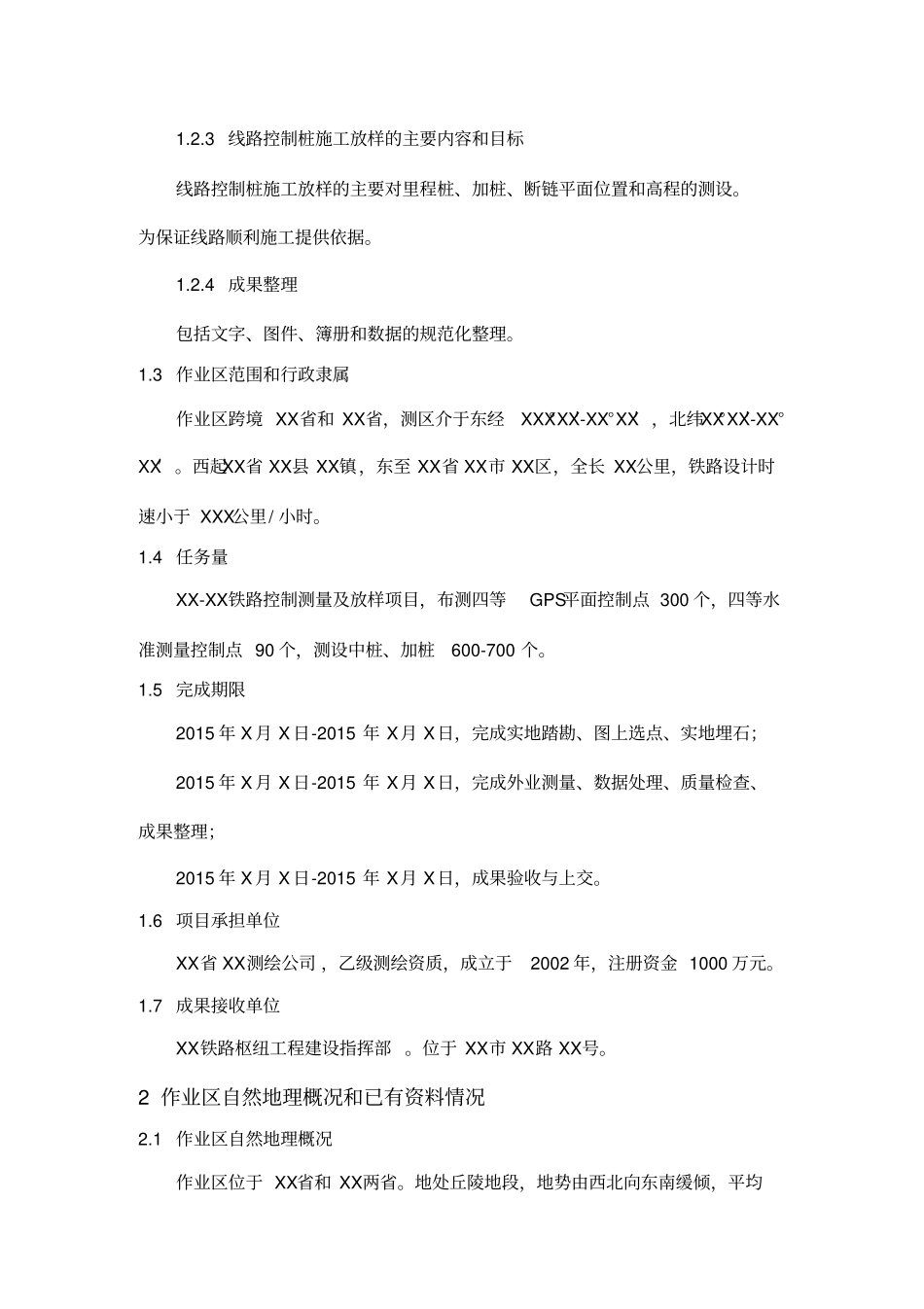

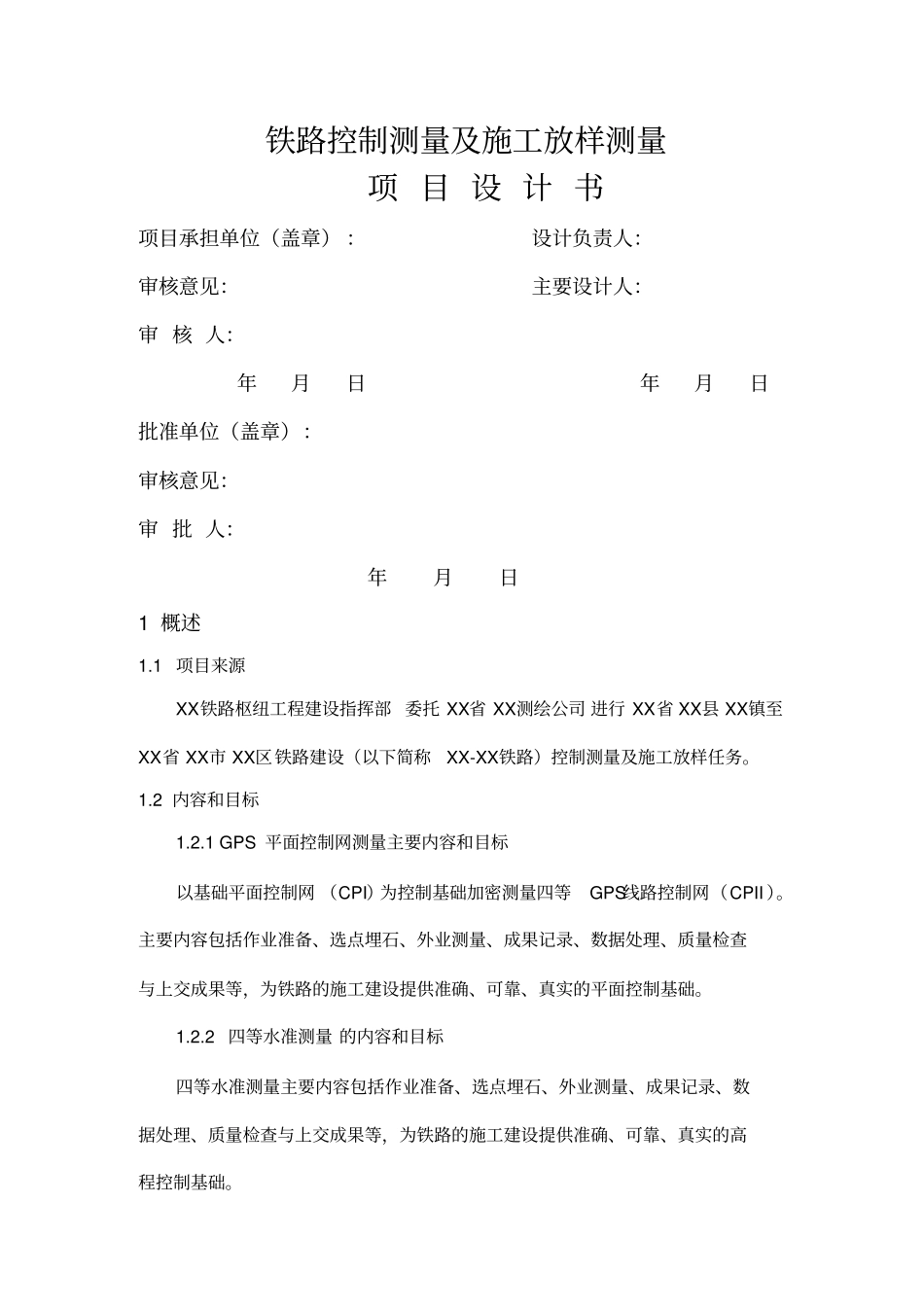

密级：XX编号：XXXXXXXXXXXXXX铁路控制测量及施工放样测量项目设计书XXXXXXXXXXXXXXXXXXXXXXXXXXX二0一五年六月二十九日铁路控制测量及施工放样测量项目设计书项目承担单位（盖章）：设计负责人：审核意见：主要设计人：审核人：年月日年月日批准单位（盖章）：审核意见：审批人：年月日1概述1.1项目来源XX铁路枢纽工程建设指挥部委托XX省XX测绘公司进行XX省XX县XX镇至XX省XX市XX区铁路建设（以下简称XX-XX铁路）控制测量及施工放样任务。1.2内容和目标1.2.1GPS平面控制网测量主要内容和目标以基础平面控制网（CPI）为控制基础加密测量四等GPS线路控制网（CPII）。主要内容包括作业准备、选点埋石、外业测量、成果记录、数据处理、质量检查与上交成果等，为铁路的施工建设提供准确、可靠、真实的平面控制基础。1.2.2四等水准测量的内容和目标四等水准测量主要内容包括作业准备、选点埋石、外业测量、成果记录、数据处理、质量检查与上交成果等，为铁路的施工建设提供准确、可靠、真实的高程控制基础。1.2.3线路控制桩施工放样的主要内容和目标线路控制桩施工放样的主要对里程桩、加桩、断链平面位置和高程的测设。为保证线路顺利施工提供依据。1.2.4成果整理包括文字、图件、簿册和数据的规范化整理。1.3作业区范围和行政隶属作业区跨境XX省和XX省，测区介于东经XXX°XX′-XX°XX′，北纬XX°XX′-XX°XX′。西起XX省XX县XX镇，东至XX省XX市XX区，全长XX公里，铁路设计时速小于XXX公里/小时。1.4任务量XX-XX铁路控制测量及放样项目，布测四等GPS平面控制点300个，四等水准测量控制点90个，测设中桩、加桩600-700个。1.5完成期限2015年X月X日-2015年X月X日，完成实地踏勘、图上选点、实地埋石；2015年X月X日-2015年X月X日，完成外业测量、数据处理、质量检查、成果整理；2015年X月X日-2015年X月X日，成果验收与上交。1.6项目承担单位XX省XX测绘公司，乙级测绘资质，成立于2002年，注册资金1000万元。1.7成果接收单位XX铁路枢纽工程建设指挥部。位于XX市XX路XX号。2作业区自然地理概况和已有资料情况2.1作业区自然地理概况作业区位于XX省和XX两省。地处丘陵地段，地势由西北向东南缓倾，平均高程500米。温带季风气候，四季之中春、秋季短，冬、夏季长，春季天气多变，夏季高温多雨，秋季天高气爽，冬季寒潮频袭。道路四通八达，交通方便，水系、植被分布多。2.2已有资料情况2.2.11:10000地形图，数量1套，介质存储格式，通过验收，质量合格，可以利用；2.2.2三等GPS基础平面控制成果1套，来源合法，介质存储格式，通过验收，质量合格，经实地踏勘，可以利用；2.2.3三等水准测量成果1套，介质存储格式，来源合法，通过验收，质量合格，经实地踏勘，可以利用；3引用文件TB10101-2009《铁路工程测量规范》TB10054—2010《铁路工程卫星定位测量规范》GB/T18314-2009《全球定位系统(GPS)测量规范》CH/T2009-2010《全球定位系统实时动态测量(RTK)技术规范》GB50026-2007《工程测量规范》GB/T12898-2009《国家三、四等水准测量规范》GB/T24356-2009《测绘成果质量检查与验收》CH/T1004-2005《测绘技术设计规定》CH/T1001-2005《测绘技术总结编写规定》以上规范与设计指标有矛盾时，以本设计书为准。4成果主要技术指标和规格4.1成果种类及形式XX-XX铁路控制测量及放样项目成果主要有文字成果、、数据成果以及除上述成果以外的过程性、说明性资料。其主要形式为电子数据及纸质成果。4.2坐标系统XX-XX铁路控制测量及放样项目采用投影于抵偿面高程上的高斯正形投影任意带平面直角坐标系统，主要依据初测成果和《工程测量规范》GB50026-2007。中央子午线取测区内一条整分的子午线为中央子午线，本测区采用高程投影基准面为500米。4.3高程系统采用1985国家高程基准。4.4投影投影于抵偿面高程上的高斯正形投影。5设计方案5.1硬件和软件配置要求5.1.1XX-XX铁路控制测量及放样项目的硬件主要有GPS双频接收机6台套，DS3水准仪2台套，徕卡2秒级全站仪2台套，计算机4台，作业车3部等一些保障器材。5.1.2XX-XX铁路控制测量及放样项目的软件华测随机商用平差软件和NASEW95。5.1.3投入专业技术技术人员16人...
