准东五彩湾2×350MW发电厂电气部分VIP专享VIP免费

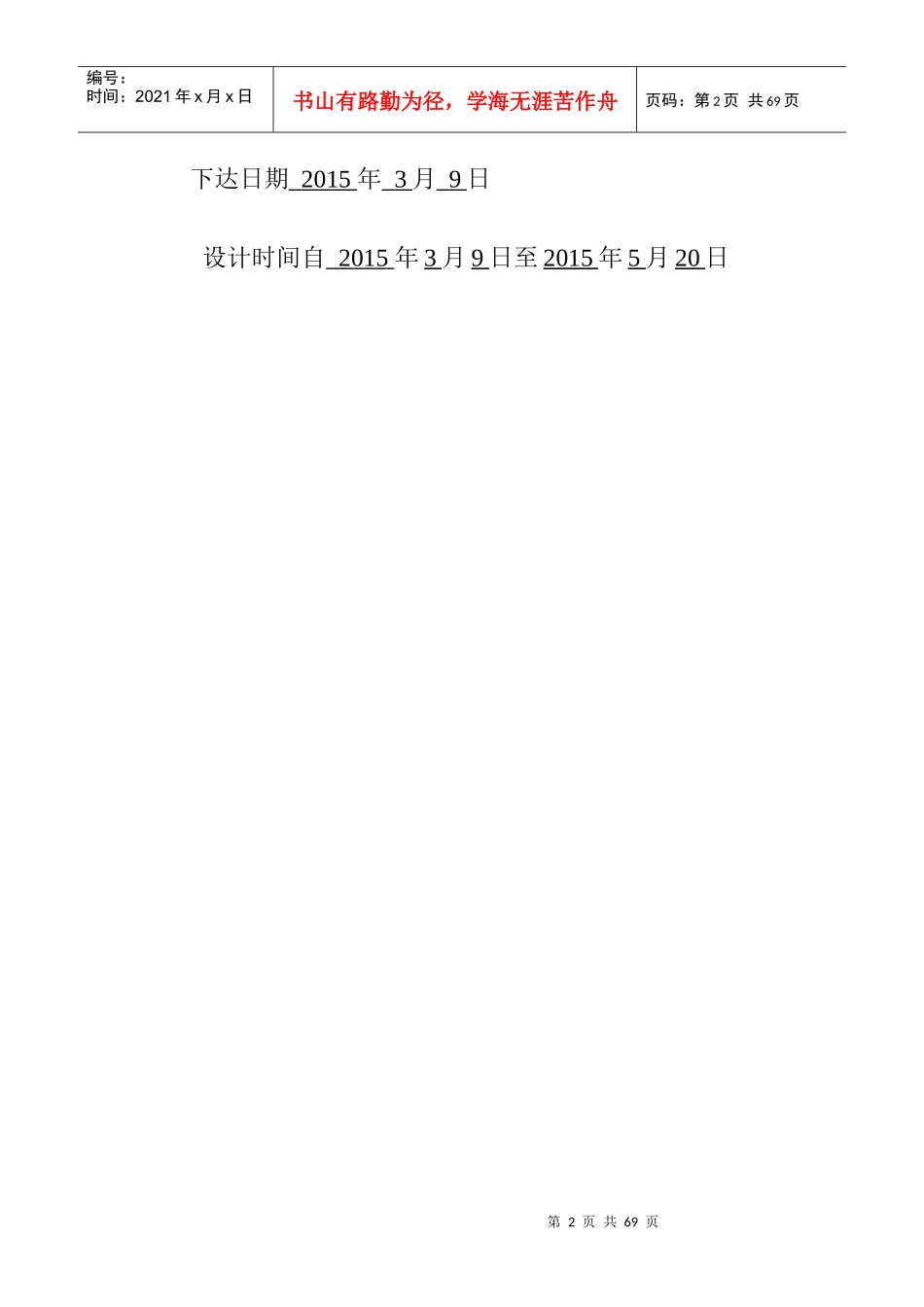

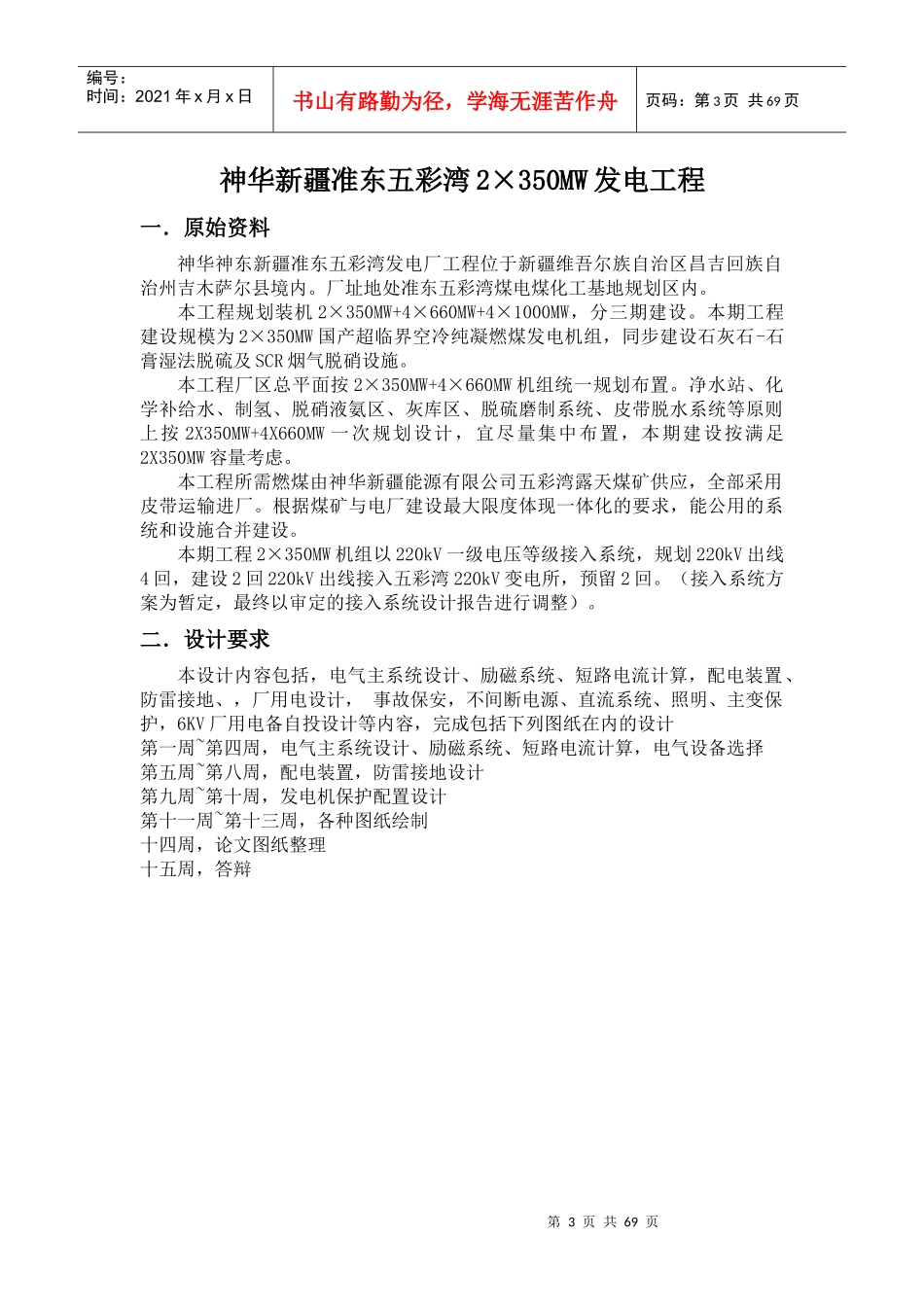

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页山西大学毕业设计（论文）题目准东五彩湾2×350MW发电厂电气部分系别电力工程系专业电气工程及其自动化班级电本1147班姓名林雪敏指导教师岑志刚第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页下达日期2015年3月9日设计时间自2015年3月9日至2015年5月20日第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页神华新疆准东五彩湾2×350MW发电工程一．原始资料神华神东新疆准东五彩湾发电厂工程位于新疆维吾尔族自治区昌吉回族自治州吉木萨尔县境内。厂址地处准东五彩湾煤电煤化工基地规划区内。本工程规划装机2×350MW+4×660MW+4×1000MW，分三期建设。本期工程建设规模为2×350MW国产超临界空冷纯凝燃煤发电机组，同步建设石灰石-石膏湿法脱硫及SCR烟气脱硝设施。本工程厂区总平面按2×350MW+4×660MW机组统一规划布置。净水站、化学补给水、制氢、脱硝液氨区、灰库区、脱硫磨制系统、皮带脱水系统等原则上按2X350MW+4X660MW一次规划设计，宜尽量集中布置，本期建设按满足2X350MW容量考虑。本工程所需燃煤由神华新疆能源有限公司五彩湾露天煤矿供应，全部采用皮带运输进厂。根据煤矿与电厂建设最大限度体现一体化的要求，能公用的系统和设施合并建设。本期工程2×350MW机组以220kV一级电压等级接入系统，规划220kV出线4回，建设2回220kV出线接入五彩湾220kV变电所，预留2回。（接入系统方案为暂定，最终以审定的接入系统设计报告进行调整）。二．设计要求本设计内容包括，电气主系统设计、励磁系统、短路电流计算，配电装置、防雷接地、，厂用电设计，事故保安，不间断电源、直流系统、照明、主变保护，6KV厂用电备自投设计等内容，完成包括下列图纸在内的设计第一周~第四周，电气主系统设计、励磁系统、短路电流计算，电气设备选择第五周~第八周，配电装置，防雷接地设计第九周~第十周，发电机保护配置设计第十一周~第十三周，各种图纸绘制十四周，论文图纸整理十五周，答辩第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页前言本设计为2×350MW发电厂电气部分初步设计。在设计过程，设计内容和深度，主要依据《DLT5427—2009火力发电厂初步设计文件内容深度规定》中的相关内容实施，并编写了初步设计说明文件。设计过程中，为了尽量提高设计的精确性，严格按照相关技术标准以及规范执行。技术标准保证执行最新版本。各标准之间有矛盾时，按照较为严格的标准执行，包括但不限于下列标准。《火力发电厂设计技术规程》（DLT5000-2000)《火力发电厂厂用电设计技术规定》(DLT5153)《导体和电器选择设计技术规定》(SDGJ14-86)《高压配电装置设计技术规程》(DLT5352)《电力工程直流系统设计技术规程》(DLT5044)《继电保护和安全自动装置技术规程》(GB-T14285)《交流电气装置的过电压保护和绝缘配合》(DLT620-1997)《交流电气装置的接地》(DLT621-1997)《电力装置的继电保护及安全自动装置设计规范》（GB50062）本设计内容包括，电气主系统设计、励磁系统、短路电流计算，配电装置、防雷接地、厂用电设计、事故保安、不间断电源、直流系统、照明、主变保护、6KV厂用电备自投设计等内容，完成包括下列图纸在内的设计在设计过程中，对相关内容与本组同学以及其他组同学进行了讨论，并得到了指导老师的大力支持，在此，表示衷心的感谢。由于水平有限，设计中存在一些错误，希望广大同学老师指出。林雪敏2015年5月第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页神华新疆准东五彩湾2×350MW发电工程电气部分设计摘要电能是经济发展最重要的一种能源，可以方便的、高效的转换成其它形式的能源。当今火力发电在我国乃至全世界都占有举足轻重的地位。火力发电机组的装机容量在总装机容量中所占比重很大。火力发电在电力系统中具有不可替代的地位。正是由于火力发电的重要性，所以，做好火电厂的设计就很重...
