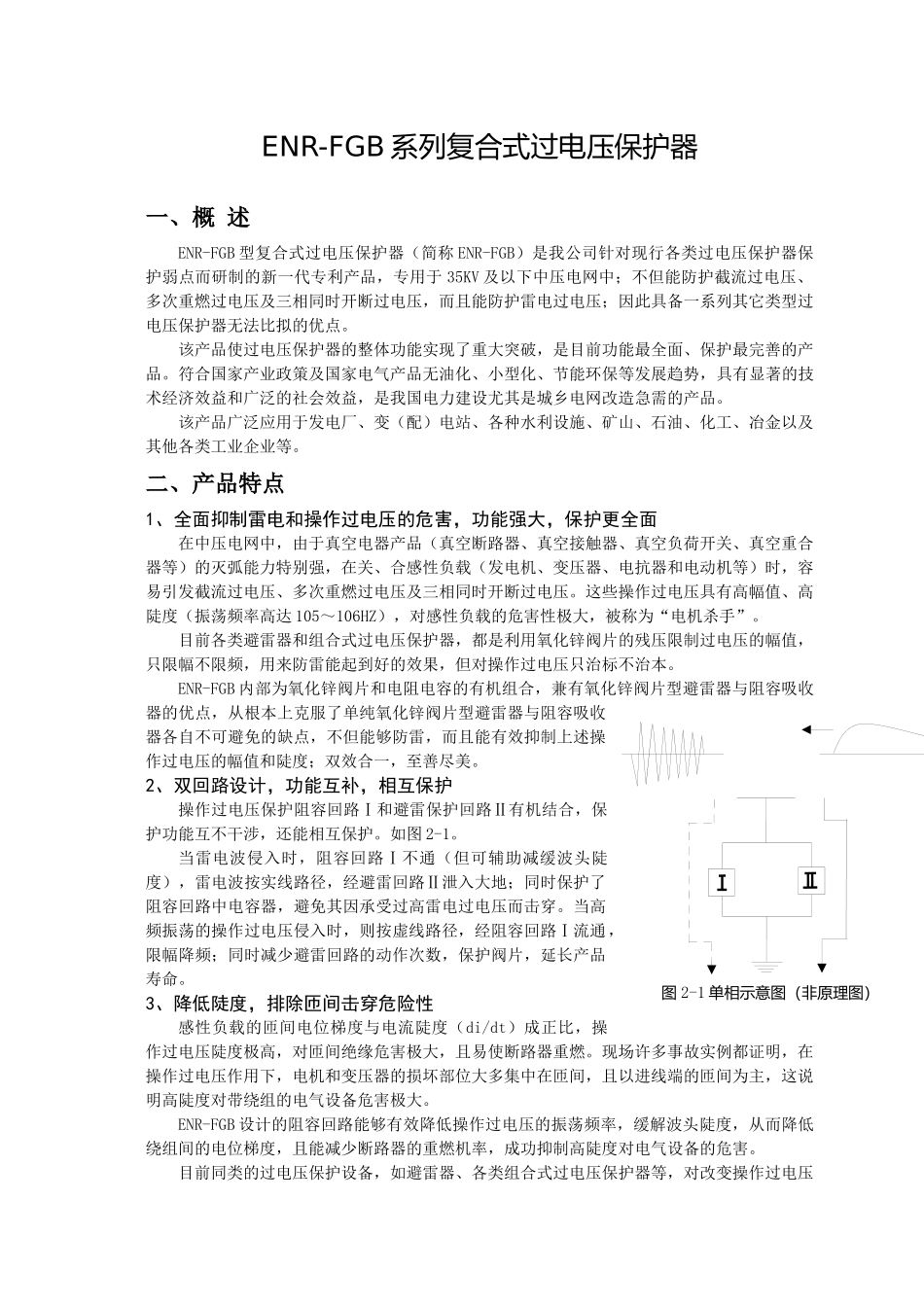

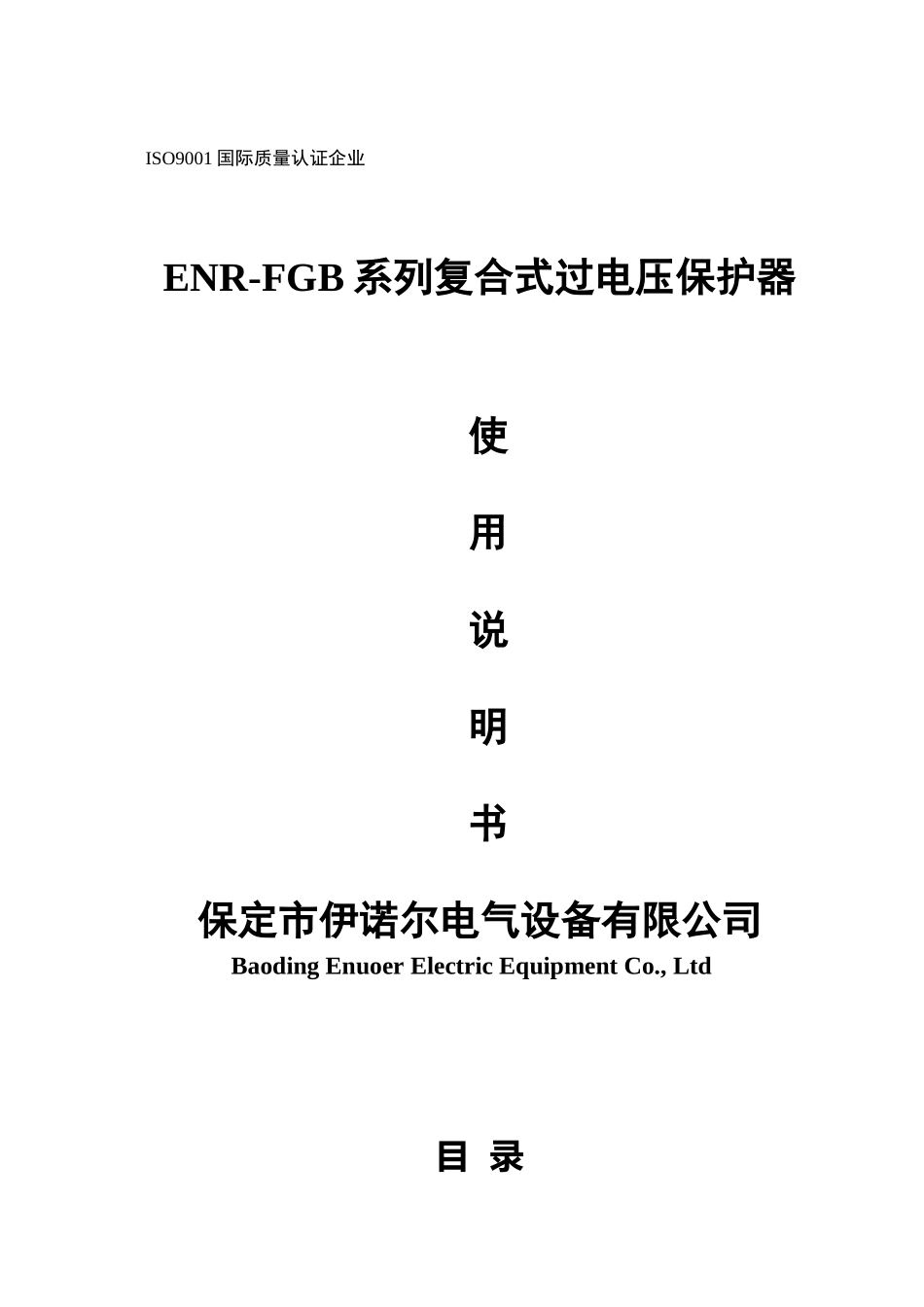

ISO9001国际质量认证企业ENR-FGB系列复合式过电压保护器使用说明书保定市伊诺尔电气设备有限公司BaodingEnuoerElectricEquipmentCo.,Ltd目录一、概述·······································································1二、产品特点··································································1三、型号含义··································································4四、技术数据··································································4五、使用条件··································································4六、使用须知··································································5七、如版本更改，恕不另行通知··········································5图2-1单相示意图（非原理图）ENR-FGB系列复合式过电压保护器一、概述ENR-FGB型复合式过电压保护器（简称ENR-FGB）是我公司针对现行各类过电压保护器保护弱点而研制的新一代专利产品，专用于35KV及以下中压电网中；不但能防护截流过电压、多次重燃过电压及三相同时开断过电压，而且能防护雷电过电压；因此具备一系列其它类型过电压保护器无法比拟的优点。该产品使过电压保护器的整体功能实现了重大突破，是目前功能最全面、保护最完善的产品。符合国家产业政策及国家电气产品无油化、小型化、节能环保等发展趋势，具有显著的技术经济效益和广泛的社会效益，是我国电力建设尤其是城乡电网改造急需的产品。该产品广泛应用于发电厂、变（配）电站、各种水利设施、矿山、石油、化工、冶金以及其他各类工业企业等。二、产品特点1、全面抑制雷电和操作过电压的危害，功能强大，保护更全面在中压电网中，由于真空电器产品（真空断路器、真空接触器、真空负荷开关、真空重合器等）的灭弧能力特别强，在关、合感性负载（发电机、变压器、电抗器和电动机等）时，容易引发截流过电压、多次重燃过电压及三相同时开断过电压。这些操作过电压具有高幅值、高陡度（振荡频率高达105～106HZ），对感性负载的危害性极大，被称为“电机杀手”。目前各类避雷器和组合式过电压保护器，都是利用氧化锌阀片的残压限制过电压的幅值，只限幅不限频，用来防雷能起到好的效果，但对操作过电压只治标不治本。ENR-FGB内部为氧化锌阀片和电阻电容的有机组合，兼有氧化锌阀片型避雷器与阻容吸收器的优点，从根本上克服了单纯氧化锌阀片型避雷器与阻容吸收器各自不可避免的缺点，不但能够防雷，而且能有效抑制上述操作过电压的幅值和陡度；双效合一，至善尽美。2、双回路设计，功能互补，相互保护操作过电压保护阻容回路Ⅰ和避雷保护回路Ⅱ有机结合，保护功能互不干涉，还能相互保护。如图2-1。当雷电波侵入时，阻容回路Ⅰ不通（但可辅助减缓波头陡度），雷电波按实线路径，经避雷回路Ⅱ泄入大地；同时保护了阻容回路中电容器，避免其因承受过高雷电过电压而击穿。当高频振荡的操作过电压侵入时，则按虚线路径，经阻容回路Ⅰ流通，限幅降频；同时减少避雷回路的动作次数，保护阀片，延长产品寿命。3、降低陡度，排除匝间击穿危险性感性负载的匝间电位梯度与电流陡度（di/dt）成正比，操作过电压陡度极高，对匝间绝缘危害极大，且易使断路器重燃。现场许多事故实例都证明，在操作过电压作用下，电机和变压器的损坏部位大多集中在匝间，且以进线端的匝间为主，这说明高陡度对带绕组的电气设备危害极大。ENR-FGB设计的阻容回路能够有效降低操作过电压的振荡频率，缓解波头陡度，从而降低绕组间的电位梯度，且能减少...
