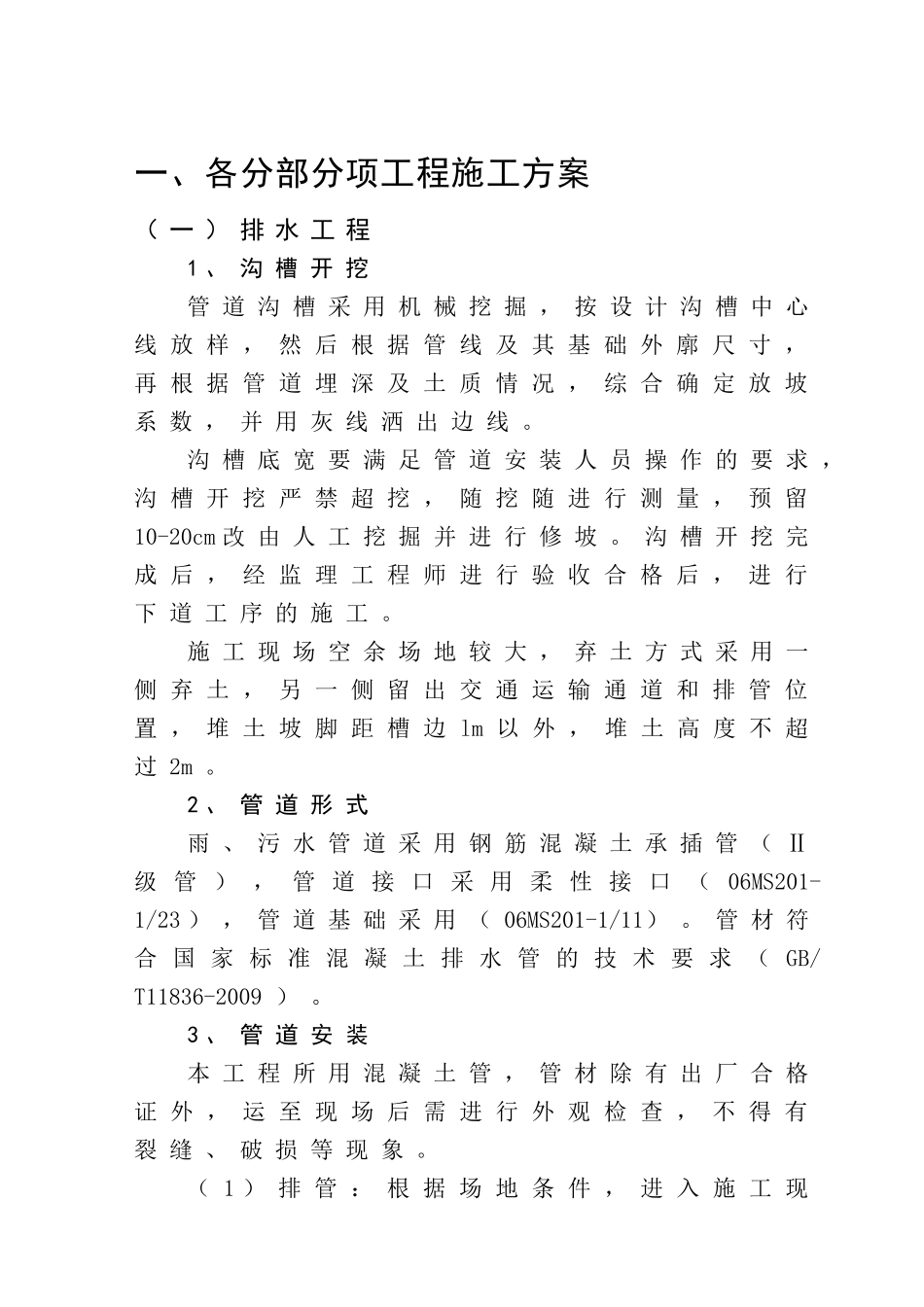

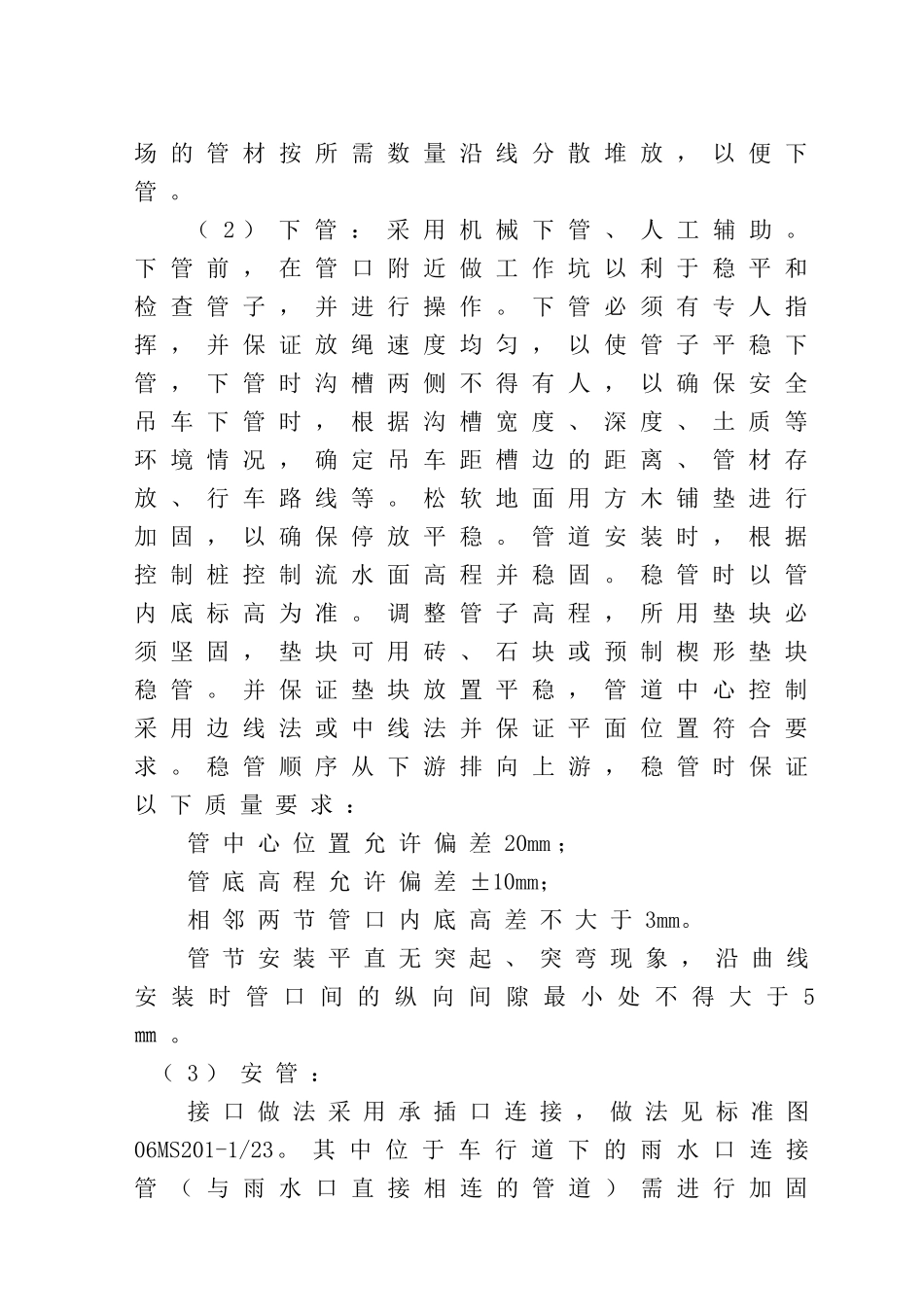

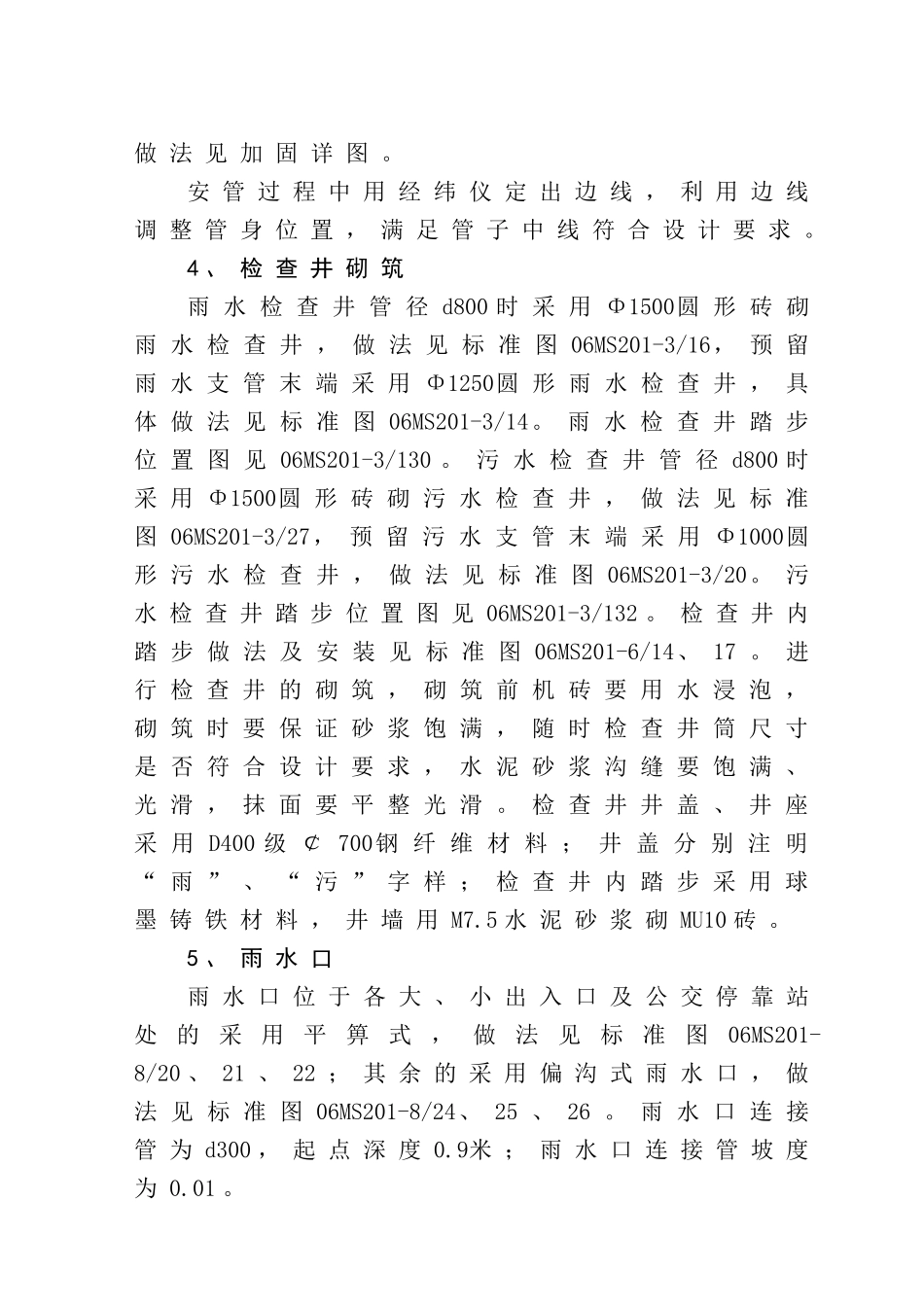

一、各分部分项工程施工方案（一）排水工程1、沟槽开挖管道沟槽采用机械挖掘，按设计沟槽中心线放样，然后根据管线及其基础外廓尺寸，再根据管道埋深及土质情况，综合确定放坡系数，并用灰线洒出边线。沟槽底宽要满足管道安装人员操作的要求，沟槽开挖严禁超挖，随挖随进行测量，预留10-20cm改由人工挖掘并进行修坡。沟槽开挖完成后，经监理工程师进行验收合格后，进行下道工序的施工。施工现场空余场地较大，弃土方式采用一侧弃土，另一侧留出交通运输通道和排管位置，堆土坡脚距槽边lm以外，堆土高度不超过2m。2、管道形式雨、污水管道采用钢筋混凝土承插管（Ⅱ级管），管道接口采用柔性接口（06MS201-1/23），管道基础采用（06MS201-1/11）。管材符合国家标准混凝土排水管的技术要求（GB/T11836-2009）。3、管道安装本工程所用混凝土管，管材除有出厂合格证外，运至现场后需进行外观检查，不得有裂缝、破损等现象。（1）排管：根据场地条件，进入施工现场的管材按所需数量沿线分散堆放，以便下管。（2）下管：采用机械下管、人工辅助。下管前，在管口附近做工作坑以利于稳平和检查管子，并进行操作。下管必须有专人指挥，并保证放绳速度均匀，以使管子平稳下管，下管时沟槽两侧不得有人，以确保安全吊车下管时，根据沟槽宽度、深度、土质等环境情况，确定吊车距槽边的距离、管材存放、行车路线等。松软地面用方木铺垫进行加固，以确保停放平稳。管道安装时，根据控制桩控制流水面高程并稳固。稳管时以管内底标高为准。调整管子高程，所用垫块必须坚固，垫块可用砖、石块或预制楔形垫块稳管。并保证垫块放置平稳，管道中心控制采用边线法或中线法并保证平面位置符合要求。稳管顺序从下游排向上游，稳管时保证以下质量要求：管中心位置允许偏差20mm；管底高程允许偏差±10mm；相邻两节管口内底高差不大于3mm。管节安装平直无突起、突弯现象，沿曲线安装时管口间的纵向间隙最小处不得大于5㎜。（3）安管：接口做法采用承插口连接，做法见标准图06MS201-1/23。其中位于车行道下的雨水口连接管（与雨水口直接相连的管道）需进行加固做法见加固详图。安管过程中用经纬仪定出边线，利用边线调整管身位置，满足管子中线符合设计要求。4、检查井砌筑雨水检查井管径d800时采用Φ1500圆形砖砌雨水检查井，做法见标准图06MS201-3/16，预留雨水支管末端采用Φ1250圆形雨水检查井，具体做法见标准图06MS201-3/14。雨水检查井踏步位置图见06MS201-3/130。污水检查井管径d800时采用Φ1500圆形砖砌污水检查井，做法见标准图06MS201-3/27，预留污水支管末端采用Φ1000圆形污水检查井，做法见标准图06MS201-3/20。污水检查井踏步位置图见06MS201-3/132。检查井内踏步做法及安装见标准图06MS201-6/14、17。进行检查井的砌筑，砌筑前机砖要用水浸泡，砌筑时要保证砂浆饱满，随时检查井筒尺寸是否符合设计要求，水泥砂浆沟缝要饱满、光滑，抹面要平整光滑。检查井井盖、井座采用D400级￠700钢纤维材料；井盖分别注明“雨”、“污”字样；检查井内踏步采用球墨铸铁材料，井墙用M7.5水泥砂浆砌MU10砖。5、雨水口雨水口位于各大、小出入口及公交停靠站处的采用平箅式，做法见标准图06MS201-8/20、21、22；其余的采用偏沟式雨水口，做法见标准图06MS201-8/24、25、26。雨水口连接管为d300，起点深度0.9米；雨水口连接管坡度为0.01。6、回填土管道施工完毕且经监理工程师验收合格后方可进行回填。沟槽回填是管道施工中的一道重要工序，采取如下施工方法：沟槽两侧同时回填，防止管道偏移。控制每层回填土虚铺厚度、回填土含水量，保证回填压实度。(二)、道路工程1、旧路面及旧结构物的拆除旧路面拆除前确定拆除范围后放出沟槽开挖边线，先用路面切割机沿边线将原沥青砼路面进行切割，采用砼破碎锤进行破碎后再用反铲挖掘机装车外运的方式施工。破除旧路面先用破碎锤将路面结构破碎松散后，用反铲挖掘机将废渣打堆，自卸车停放在未被破碎的道路上，然后挖掘机将废渣装车外运待一侧旧路破碎完毕后，再用同样的方法将另一侧破碎，自卸车停放在已破碎完毕的路基上外运。2、路基施工准备路基施工前的准备工作内容...
