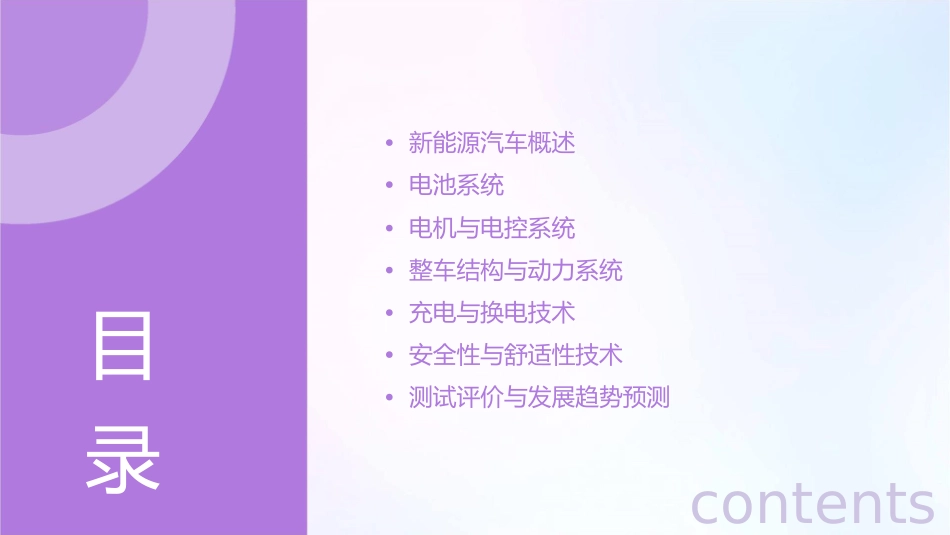

新能源汽车结构原理分析课件•新能源汽车概述•电池系统•电机与电控系统•整车结构与动力系统•充电与换电技术•安全性与舒适性技术•测试评价与发展趋势预测目录contents01新能源汽车概述定义与分类定义新能源汽车是指采用非常规车用燃料作为动力来源（或使用常规车用燃料，但采用新型车载动力装置），根据车辆的动力控制和先进的驱动方式，生产出的有新技术、新结构的汽车。分类新能源汽车包括纯电动汽车、混合动力汽车、燃料电池汽车等。发展背景与趋势发展背景随着全球能源危机和环境污染问题日益严重，各国政府和企业纷纷加大力度推进新能源汽车的研发和应用，以替代传统的燃油汽车，实现可持续发展。发展趋势新能源汽车市场不断扩大，技术水平不断提高，充电设施不断完善，政策环境不断优化，预计未来几年新能源汽车将保持高速增长态势。产业链结构010203上游中游下游包括原材料供应商、零部件制造商等，为新能源汽车提供必要的原材料和零部件。包括整车制造商、电机控制器制造商、电池制造商等，负责新能源汽车的制造和组装。包括充电设施运营商、销售商、维修服务商等，为新能源汽车提供充电、销售、维修等服务。02电池系统电池种类与原理锂离子电池正极材料为锂铁磷酸盐或锂钴氧化物等，负极材料为石墨等，通过锂离子在正负极之间迁移产生电能。铅酸电池正极板为二氧化铅，负极板为纯铅，电解液为硫酸，通过化学反应产生电能。镍氢电池正极材料为氢氧化镍，负极材料为储氢合金，通过氢离子在正负极之间迁移产生电能。电池性能参数电池容量电池功率密度表示电池储存电量的多少，单位为安时（Ah）或千瓦时（kWh）。表示单位质量或单位体积的电池所能输出的最大功率，单位为瓦/千克（W/kg）或瓦/升（W/L）。电池能量密度电池循环寿命表示单位质量或单位体积的电表示电池充放电循环的次数或时间，与电池材料和制造工艺有关。池所储存的能量，单位为瓦时/千克（Wh/kg）或瓦时/升（Wh/L）。电池管理系统电池状态估计电池能量管理电池热管理电池安全管理通过传感器实时监测电池的电压、电流、温度等参数，估算电池的荷电状态（SOC）、健康状态（SOH）和功率状态（SOP）。根据车辆的行驶状态和驾驶员的需求，控制电池的充放电过程，实现能量的高效利用和合理分配。通过冷却液或热管等技术，控制电池的温度在适宜范围内，防止电池热失控和性能衰减。通过电池管理系统和安全控制策略，实时监测电池的异常情况，如过充、过放、过温、短路等，并采取相应的安全措施，确保电池的安全使用。03电机与电控系统电机类型与特点永磁同步电机交流异步电机开关磁阻电机高效率、高功率密度、宽调速范围，适用于纯电动和混合动力汽车。结构简单、维护方便、成本较低，但调速性能较差，适用于某些特定场合。结构简单、调速性能好、成本适中，但噪音和振动较大，适用于某些商用车。电控系统组成与功能电池管理系统（BMS）监测电池状态、估算电池剩余电量、保证电池安全充放电。电机控制器（MCU）控制电机运行、实现能量转换、提高电机效率。整车控制器（VCU）协调各个系统工作、实现整车能量管理、确保车辆安全稳定行驶。电机与电控系统匹配电机与电池匹配123根据电池类型和性能选择合适的电机类型和参数，确保电池能够提供足够的能量给电机。电机与变速箱匹配根据变速箱类型和速比选择合适的电机类型和参数，确保变速箱能够充分发挥电机的性能优势。电控系统与整车匹配根据整车需求和性能目标选择合适的电控系统组成和功能配置，确保电控系统能够与整车其他系统协调工作。04整车结构与动力系统整车结构特点轻量化设计紧凑化布局模块化架构采用高强度钢、铝合金等轻量化材料，降低车身重量，提高能效。优化电池、电机等核心部件的布局，提高空间利用率，实现紧凑化车身设计。采用模块化设计，便于零部件的更换和维修，降低维修成本。动力系统组成与布局01020304电池系统电机系统传动系统冷却系统包括电池模组、电池管理系统等，为电机提供电能。包括驱动电机、电机控制器等，将电能转化为机械能，驱动车轮转动。包括变速器、传动轴等，实现动力的传递和分配。包括散热器、水泵等，对电池和电机进行...
