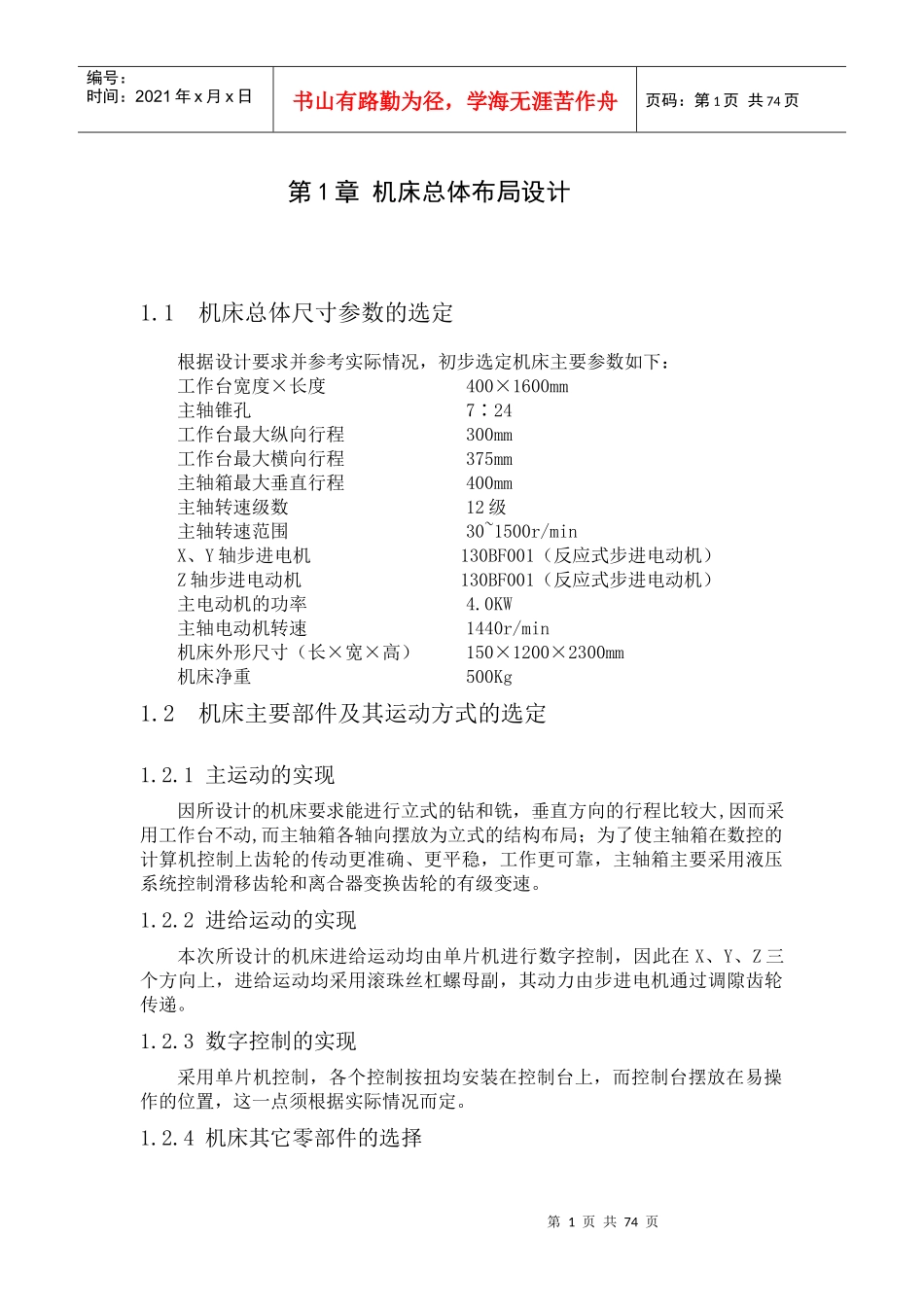

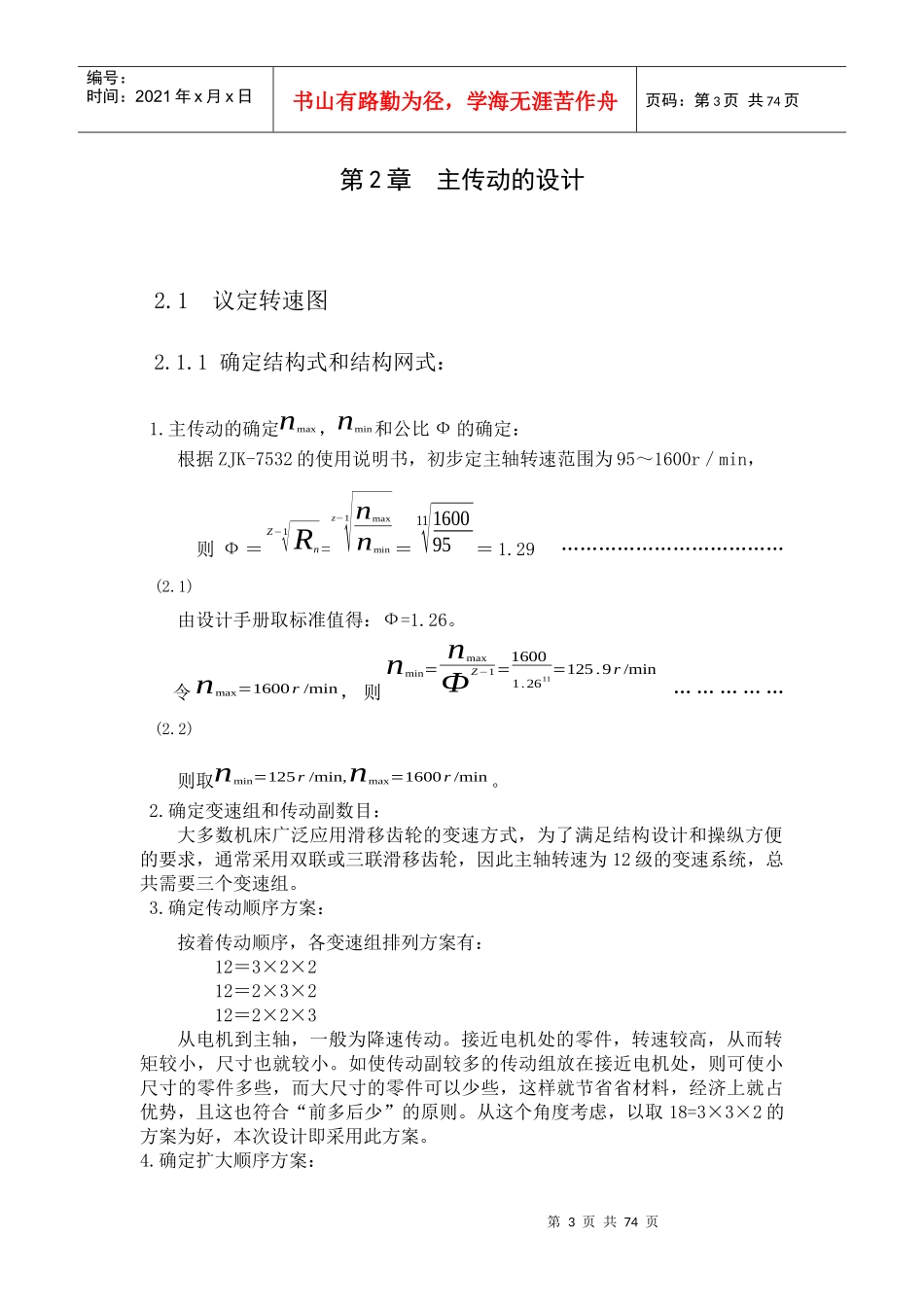

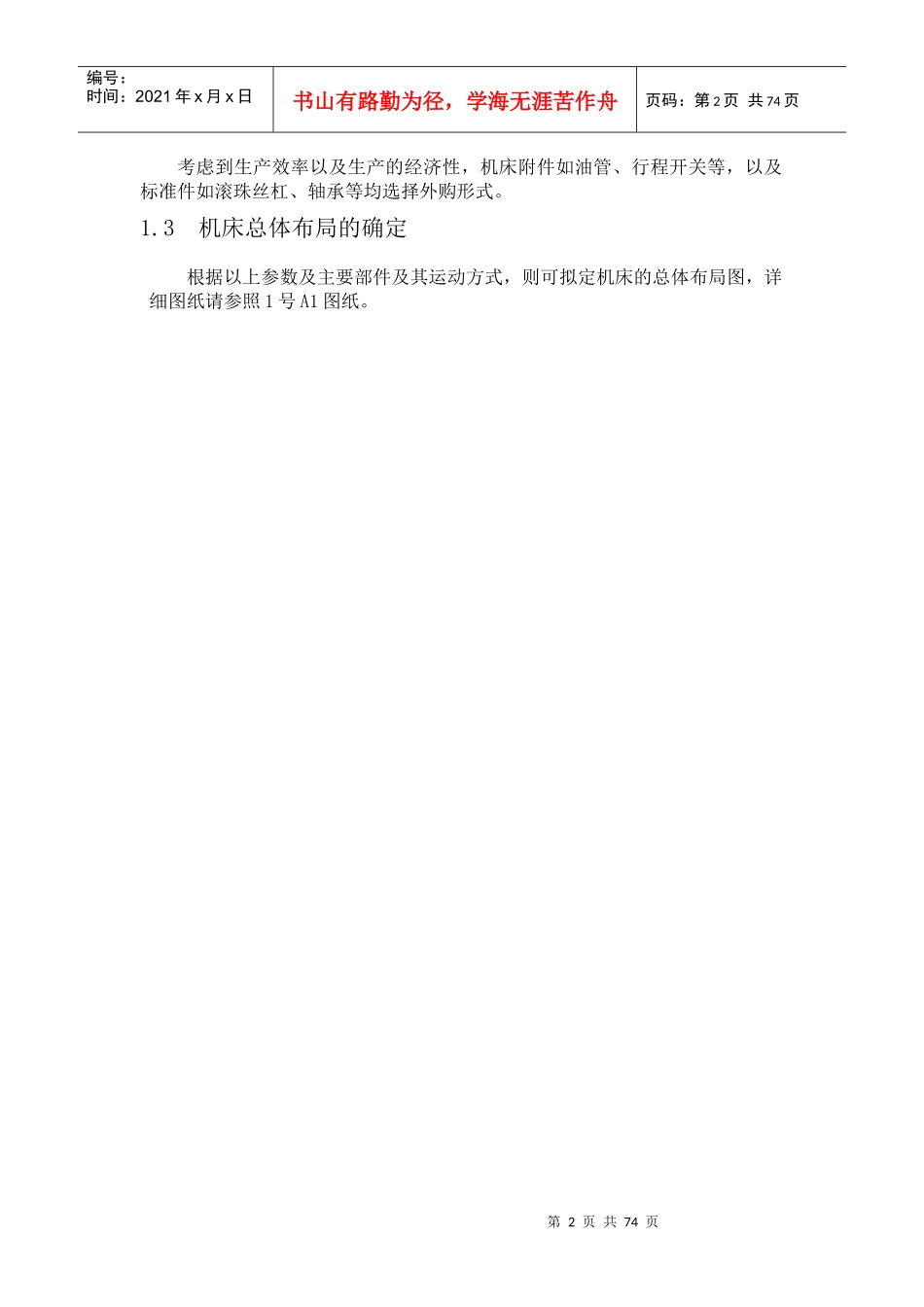

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页第1章机床总体布局设计1.1机床总体尺寸参数的选定根据设计要求并参考实际情况，初步选定机床主要参数如下：工作台宽度×长度400×1600mm主轴锥孔7∶24工作台最大纵向行程300mm工作台最大横向行程375mm主轴箱最大垂直行程400mm主轴转速级数12级主轴转速范围30~1500r/minX、Y轴步进电机130BF001（反应式步进电动机）Z轴步进电动机130BF001（反应式步进电动机）主电动机的功率4.0KW主轴电动机转速1440r/min机床外形尺寸（长×宽×高）150×1200×2300mm机床净重500Kg1.2机床主要部件及其运动方式的选定1.2.1主运动的实现因所设计的机床要求能进行立式的钻和铣，垂直方向的行程比较大,因而采用工作台不动,而主轴箱各轴向摆放为立式的结构布局；为了使主轴箱在数控的计算机控制上齿轮的传动更准确、更平稳，工作更可靠，主轴箱主要采用液压系统控制滑移齿轮和离合器变换齿轮的有级变速。1.2.2进给运动的实现本次所设计的机床进给运动均由单片机进行数字控制，因此在X、Y、Z三个方向上，进给运动均采用滚珠丝杠螺母副，其动力由步进电机通过调隙齿轮传递。1.2.3数字控制的实现采用单片机控制，各个控制按扭均安装在控制台上，而控制台摆放在易操作的位置，这一点须根据实际情况而定。1.2.4机床其它零部件的选择第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页考虑到生产效率以及生产的经济性，机床附件如油管、行程开关等，以及标准件如滚珠丝杠、轴承等均选择外购形式。1.3机床总体布局的确定根据以上参数及主要部件及其运动方式，则可拟定机床的总体布局图，详细图纸请参照1号A1图纸。第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页第2章主传动的设计2.1议定转速图2.1.1确定结构式和结构网式：1.主传动的确定nmax，nmin和公比Ф的确定：根据ZJK-7532的使用说明书，初步定主轴转速范围为95～1600r／min，则Ф＝Z−1√Rn=z−1√nmaxnmin＝11√160095＝1.29………………………………(2.1)由设计手册取标准值得：Ф=1.26。令nmax=1600r/min，则nmin=nmaxФZ−1=16001.2611=125.9r/min……………(2.2)则取nmin=125r/min,nmax=1600r/min。2.确定变速组和传动副数目：大多数机床广泛应用滑移齿轮的变速方式，为了满足结构设计和操纵方便的要求，通常采用双联或三联滑移齿轮，因此主轴转速为12级的变速系统，总共需要三个变速组。3.确定传动顺序方案：按着传动顺序，各变速组排列方案有：12＝3×2×212＝2×3×212＝2×2×3从电机到主轴，一般为降速传动。接近电机处的零件，转速较高，从而转矩较小，尺寸也就较小。如使传动副较多的传动组放在接近电机处，则可使小尺寸的零件多些，而大尺寸的零件可以少些，这样就节省省材料，经济上就占优势，且这也符合“前多后少”的原则。从这个角度考虑，以取18=3×3×2的方案为好，本次设计即采用此方案。4.确定扩大顺序方案：第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页传动顺序方案确定以后，还可列出若干不同扩大顺序方案。如无特殊要求，根据“前密后疏”的原则，应使扩大顺序和传动顺序一致，通常能得到最佳的结构式方案，故选用12＝31×23×26结构式方案。检查最后扩大组的变速范围：r=φ3×2×(2−1)=φ6=1.266=4.00<8～10故合符要求。5.结构网图：2.1.2拟定转速图：根据已确定的结构式或结构网议定转速图时，应注意解决定比传动和分配传动比，合理确定传动轴的转速。①定比传动在变速传动系统中采用定比传动，主要考虑传动、结构和性能等方面的要求，以及满足不同用户的使用要求。在钻铣床的设计中，总降速比为u=125/1440=0.087。若每一个变速组的最小降速比均取1/4。则三个变速组的第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页总降速可达14×14×14=164=0.016。故无需要增加降速传动，但为了使中间两个变速组做到降速缓慢，以利于减小变速箱...
