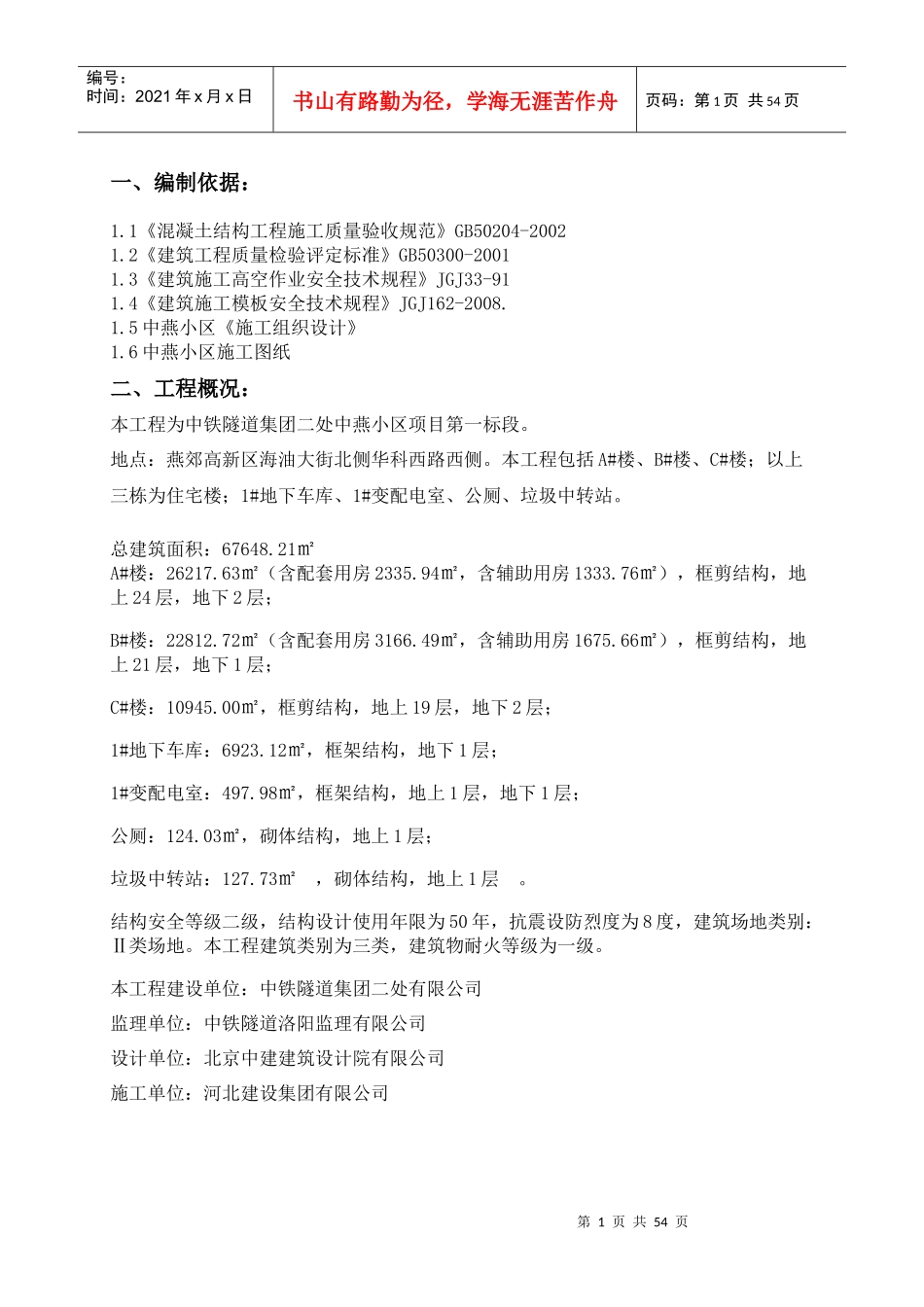

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页一、编制依据：1.1《混凝土结构工程施工质量验收规范》GB50204-20021.2《建筑工程质量检验评定标准》GB50300-20011.3《建筑施工高空作业安全技术规程》JGJ33-911.4《建筑施工模板安全技术规程》JGJ162-2008.1.5中燕小区《施工组织设计》1.6中燕小区施工图纸二、工程概况：本工程为中铁隧道集团二处中燕小区项目第一标段。地点：燕郊高新区海油大街北侧华科西路西侧。本工程包括A#楼、B#楼、C#楼；以上三栋为住宅楼；1#地下车库、1#变配电室、公厕、垃圾中转站。总建筑面积：67648.21㎡A#楼：26217.63㎡（含配套用房2335.94㎡，含辅助用房1333.76㎡），框剪结构，地上24层，地下2层；B#楼：22812.72㎡（含配套用房3166.49㎡，含辅助用房1675.66㎡），框剪结构，地上21层，地下1层；C#楼：10945.00㎡，框剪结构，地上19层，地下2层；1#地下车库：6923.12㎡，框架结构，地下1层；1#变配电室：497.98㎡，框架结构，地上1层，地下1层；公厕：124.03㎡，砌体结构，地上1层；垃圾中转站：127.73㎡，砌体结构，地上1层。结构安全等级二级，结构设计使用年限为50年，抗震设防烈度为8度，建筑场地类别：Ⅱ类场地。本工程建筑类别为三类，建筑物耐火等级为一级。本工程建设单位：中铁隧道集团二处有限公司监理单位：中铁隧道洛阳监理有限公司设计单位：北京中建建筑设计院有限公司施工单位：河北建设集团有限公司第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页三、施工准备3.1各部位模板材料选型墙、柱、梁、板及楼梯皆采用15mm厚的覆膜板，所有模板都在现场拼装。模板工程所需用的材料，选用材质较好的进场，必须要求作相应的检测，达到合格要求后方允许使用。松木方、钢管、扣件、覆膜板、PVC塑料穿墙管、穿墙对拉螺栓、脱模剂、山型卡等应符合有关验收标准规定。3.2技术准备3.21熟悉施工图纸，按设计准备相应的规范、图集等。3.22对施工人员进行相应的培训，所有的人员必须持证上岗。3.23编写详细的施工方案，进行逐级技术交底。3.24材料准备模板及辅料用量表名称数量15mm覆膜板15000㎡脱模剂6t扣件30t钢管900t50×100木方540m³3型卡50000只3.25机具准备主要机具表序号名称数量备注1电锯42圆盘电锯43开孔器16四、施工方法及技术要求1、模板制作第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页由于本工程梁、板都采用覆膜板，所以模板加工量很大，提前将模板加工完成，是整个模板工程顺利进行的基本保证。制作好后的模板应标记模板位置、型号尺寸和数量，经验收合格刷脱模剂后按规定顺序堆码。1.1基础梁模板安装1.2基础梁需吊模施工,用覆膜模板。1.3检查模板表面情况，对有缺陷的模板及时进行修理，不合格的模板不允许使用。1.4模板表面清理干净，并涂刷水溶性脱模剂。1.5各条地梁模板之间用脚手管相互固定1.6模板安装完成后，必须进行自检、互检、交接检等手续，经监理验收后，方可进行下一步施工。2、地下墙模板安装：2.1、施工顺序墙体模板的施工顺序为：检查放线→抹找平砂浆埂子→安装墙体模板→模板紧固校正→模板验收。2.2、根据测量控制线，在墙的底部加焊钢筋撑铁，以便控制模型安装时保证墙体的有效厚度尺寸，在墙体的上部均须加设撑铁来控制墙模板，撑铁按1—1.5米的间距放置，撑铁在加工棚采用废钢筋用切割机切割整齐。2.3、在墙根部根据测量控制线做一条高标号砂浆找平埂子，以保证模板与底板混凝土接缝严密，防止漏浆。2.4、墙厚度为200mm，采用覆膜模板施工，内（横）楞为50×100方木，间距为300mm,端部距离不得大于300mm；外（竖）楞为2φ48×3.5，间距为600mm，端部距离不大于300mm。所有节点满设φ12对拉螺栓，对拉螺栓由内外钢楞中间插入，用螺母将碟形扣件拧紧，使两侧模板成为一体，墙模校正后，加设支撑加固并将扣件拧紧。2.5、支设时模板面不得出现水平通缝2.6、在组拼模板时，要调整两侧穿孔的模板对称放置，以使穿墙螺栓与墙模保持垂直。2.7、在模板安装封闭前必须将墙根...
