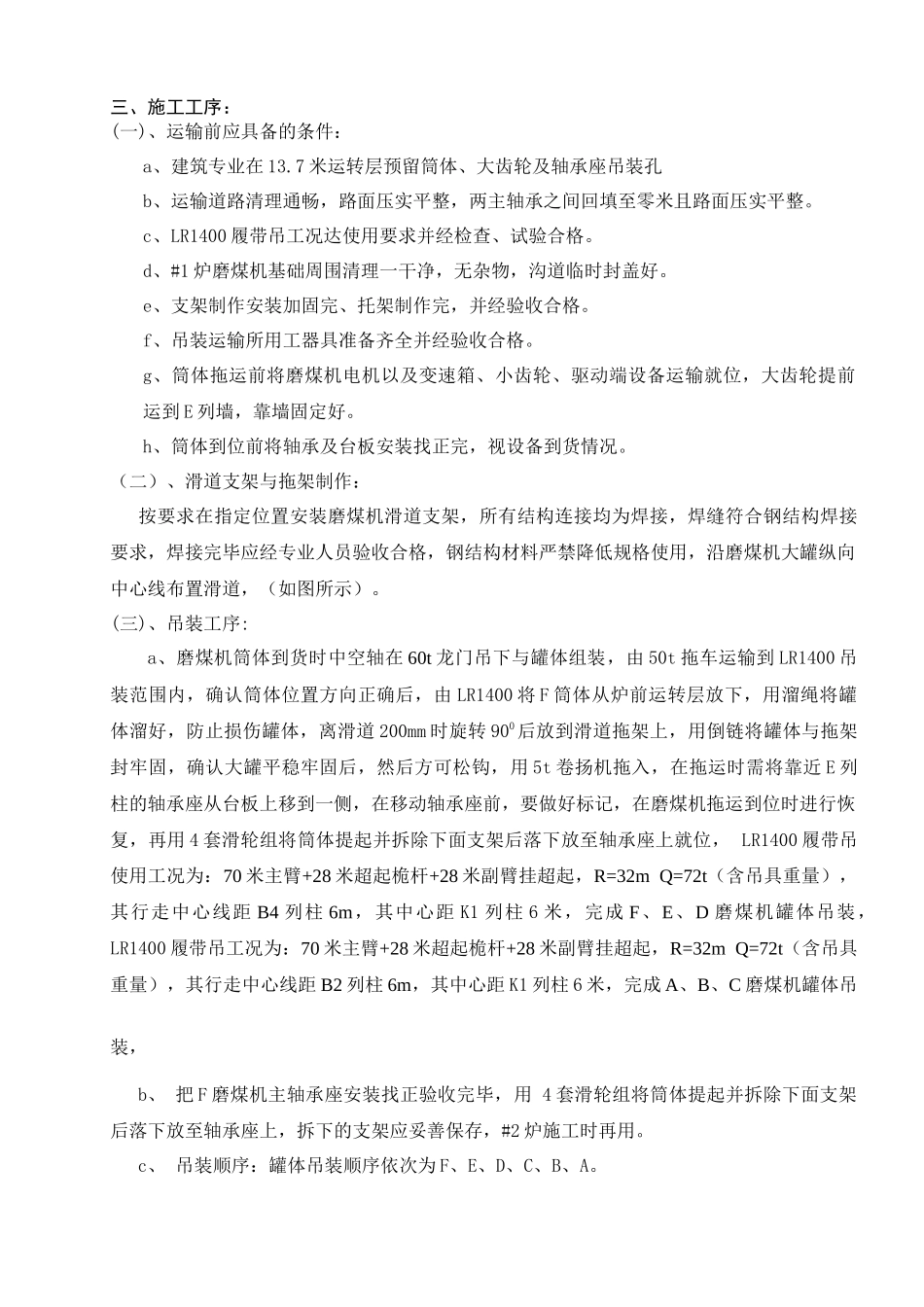

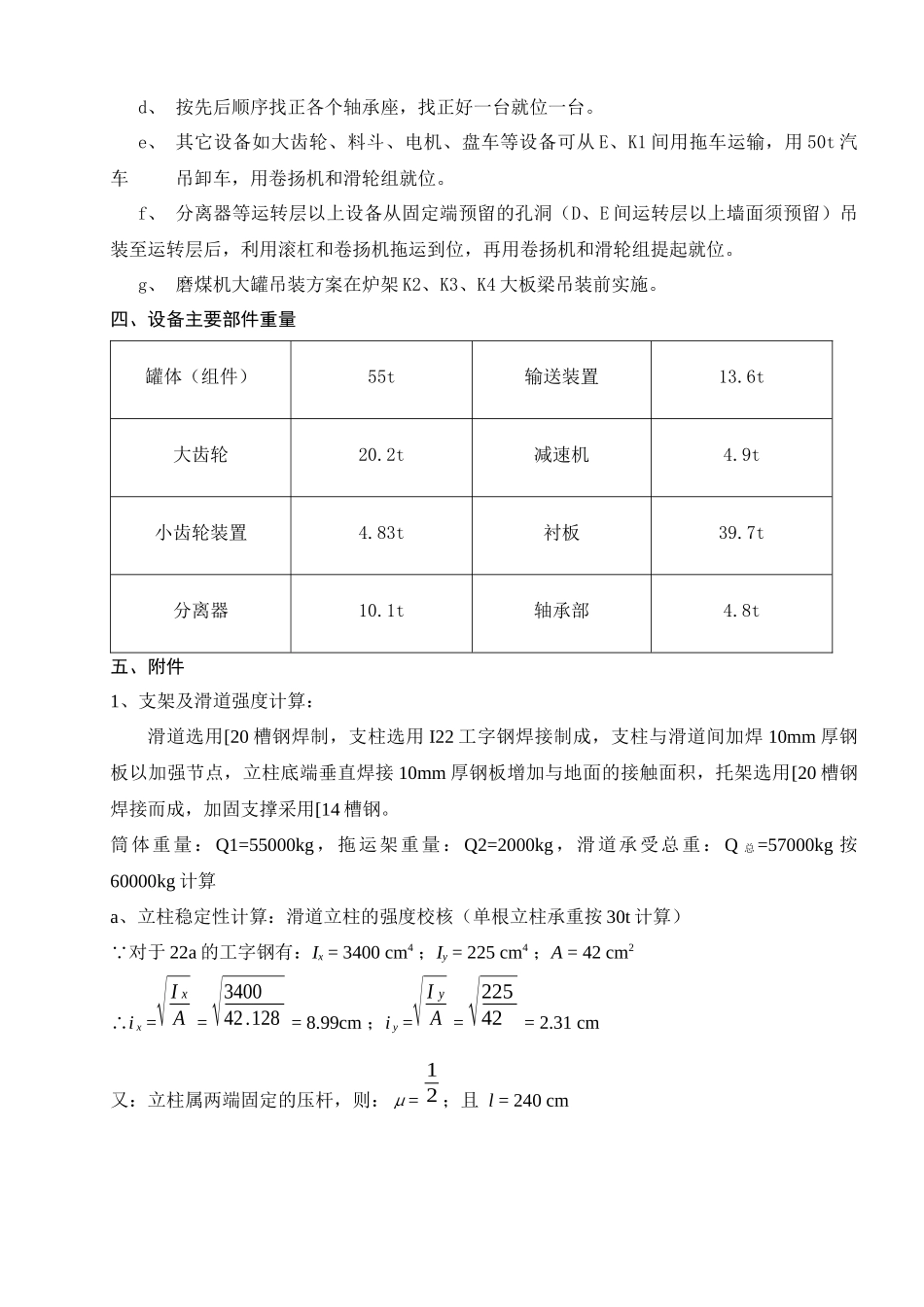

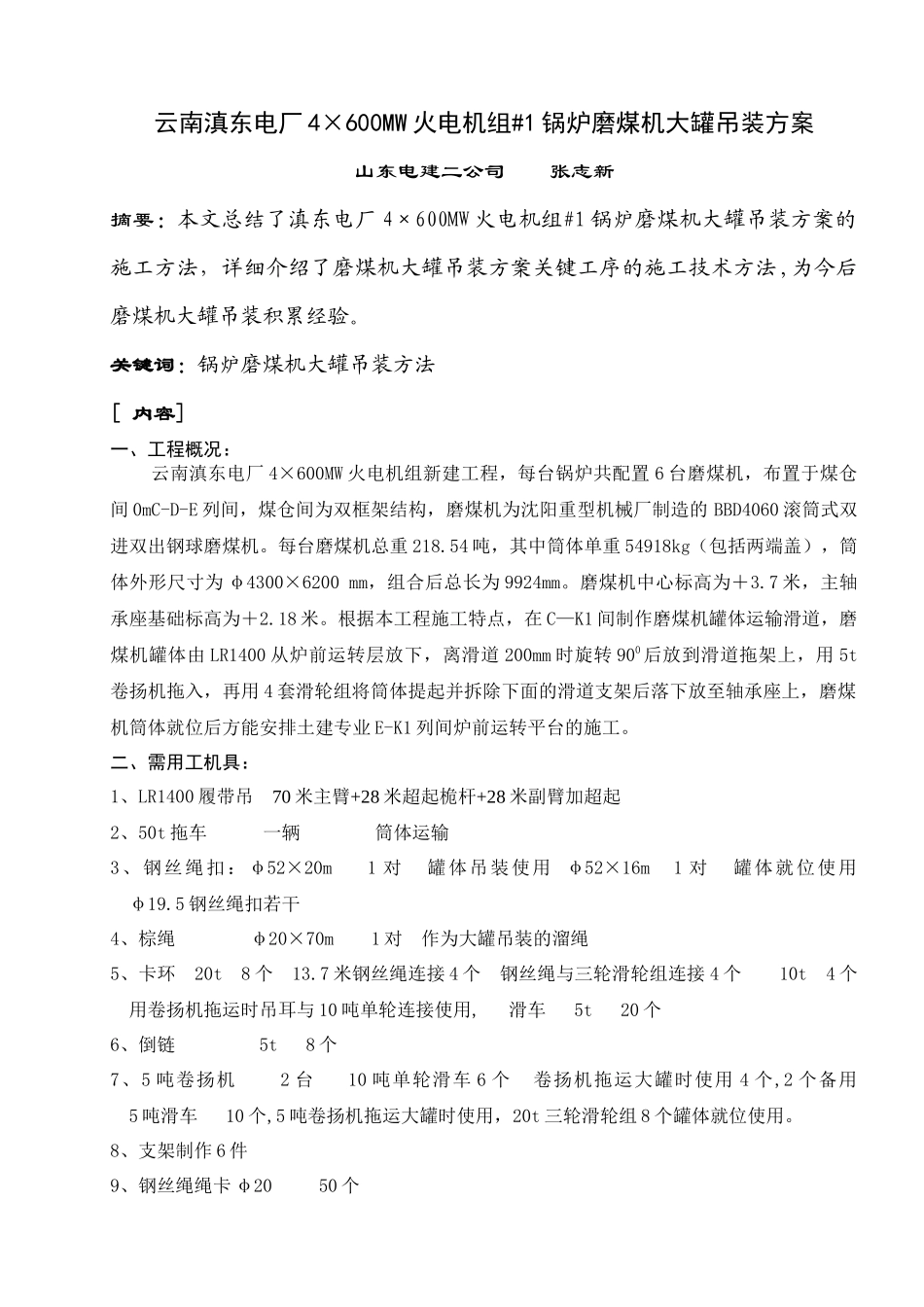

云南滇东电厂4×600MW火电机组#1锅炉磨煤机大罐吊装方案山东电建二公司张志新摘要：本文总结了滇东电厂4×600MW火电机组#1锅炉磨煤机大罐吊装方案的施工方法，详细介绍了磨煤机大罐吊装方案关键工序的施工技术方法,为今后磨煤机大罐吊装积累经验。关键词：锅炉磨煤机大罐吊装方法[内容]一、工程概况：云南滇东电厂4×600MW火电机组新建工程，每台锅炉共配置6台磨煤机，布置于煤仓间0mC-D-E列间，煤仓间为双框架结构，磨煤机为沈阳重型机械厂制造的BBD4060滚筒式双进双出钢球磨煤机。每台磨煤机总重218.54吨，其中筒体单重54918kg（包括两端盖），筒体外形尺寸为φ4300×6200mm，组合后总长为9924mm。磨煤机中心标高为＋3.7米，主轴承座基础标高为＋2.18米。根据本工程施工特点，在C—K1间制作磨煤机罐体运输滑道，磨煤机罐体由LR1400从炉前运转层放下，离滑道200mm时旋转900后放到滑道拖架上，用5t卷扬机拖入，再用4套滑轮组将筒体提起并拆除下面的滑道支架后落下放至轴承座上，磨煤机筒体就位后方能安排土建专业E-K1列间炉前运转平台的施工。二、需用工机具：1、LR1400履带吊70米主臂+28米超起桅杆+28米副臂加超起2、50t拖车一辆筒体运输3、钢丝绳扣：φ52×20m1对罐体吊装使用φ52×16m1对罐体就位使用φ19.5钢丝绳扣若干4、棕绳φ20×70m1对作为大罐吊装的溜绳5、卡环20t8个13.7米钢丝绳连接4个钢丝绳与三轮滑轮组连接4个10t4个用卷扬机拖运时吊耳与10吨单轮连接使用,滑车5t20个6、倒链5t8个7、5吨卷扬机2台10吨单轮滑车6个卷扬机拖运大罐时使用4个,2个备用5吨滑车10个,5吨卷扬机拖运大罐时使用，20t三轮滑轮组8个罐体就位使用。8、支架制作6件9、钢丝绳绳卡φ2050个三、施工工序：(一)、运输前应具备的条件：a、建筑专业在13.7米运转层预留筒体、大齿轮及轴承座吊装孔b、运输道路清理通畅，路面压实平整，两主轴承之间回填至零米且路面压实平整。c、LR1400履带吊工况达使用要求并经检查、试验合格。d、#1炉磨煤机基础周围清理一干净，无杂物，沟道临时封盖好。e、支架制作安装加固完、托架制作完，并经验收合格。f、吊装运输所用工器具准备齐全并经验收合格。g、筒体拖运前将磨煤机电机以及变速箱、小齿轮、驱动端设备运输就位，大齿轮提前运到E列墙，靠墙固定好。h、筒体到位前将轴承及台板安装找正完，视设备到货情况。（二）、滑道支架与拖架制作：按要求在指定位置安装磨煤机滑道支架，所有结构连接均为焊接，焊缝符合钢结构焊接要求，焊接完毕应经专业人员验收合格，钢结构材料严禁降低规格使用，沿磨煤机大罐纵向中心线布置滑道，（如图所示）。(三)、吊装工序:a、磨煤机筒体到货时中空轴在60t龙门吊下与罐体组装，由50t拖车运输到LR1400吊装范围内，确认筒体位置方向正确后，由LR1400将F筒体从炉前运转层放下，用溜绳将罐体溜好，防止损伤罐体，离滑道200mm时旋转900后放到滑道拖架上，用倒链将罐体与拖架封牢固，确认大罐平稳牢固后，然后方可松钩，用5t卷扬机拖入，在拖运时需将靠近E列柱的轴承座从台板上移到一侧，在移动轴承座前，要做好标记，在磨煤机拖运到位时进行恢复，再用4套滑轮组将筒体提起并拆除下面支架后落下放至轴承座上就位，LR1400履带吊使用工况为：70米主臂+28米超起桅杆+28米副臂挂超起，R=32mQ=72t（含吊具重量），其行走中心线距B4列柱6m，其中心距K1列柱6米，完成F、E、D磨煤机罐体吊装，LR1400履带吊工况为：70米主臂+28米超起桅杆+28米副臂挂超起，R=32mQ=72t（含吊具重量），其行走中心线距B2列柱6m，其中心距K1列柱6米，完成A、B、C磨煤机罐体吊装，b、把F磨煤机主轴承座安装找正验收完毕，用4套滑轮组将筒体提起并拆除下面支架后落下放至轴承座上，拆下的支架应妥善保存，#2炉施工时再用。c、吊装顺序：罐体吊装顺序依次为F、E、D、C、B、A。d、按先后顺序找正各个轴承座，找正好一台就位一台。e、其它设备如大齿轮、料斗、电机、盘车等设备可从E、K1间用拖车运输，用50t汽车吊卸车，用卷扬机和滑轮组就位。f、分离器等运转层以上设备从固定端预留的孔洞（D、E间运转层以上墙面须预留）吊装至运转层后，利用滚杠和卷扬机拖运到位，再用卷...
