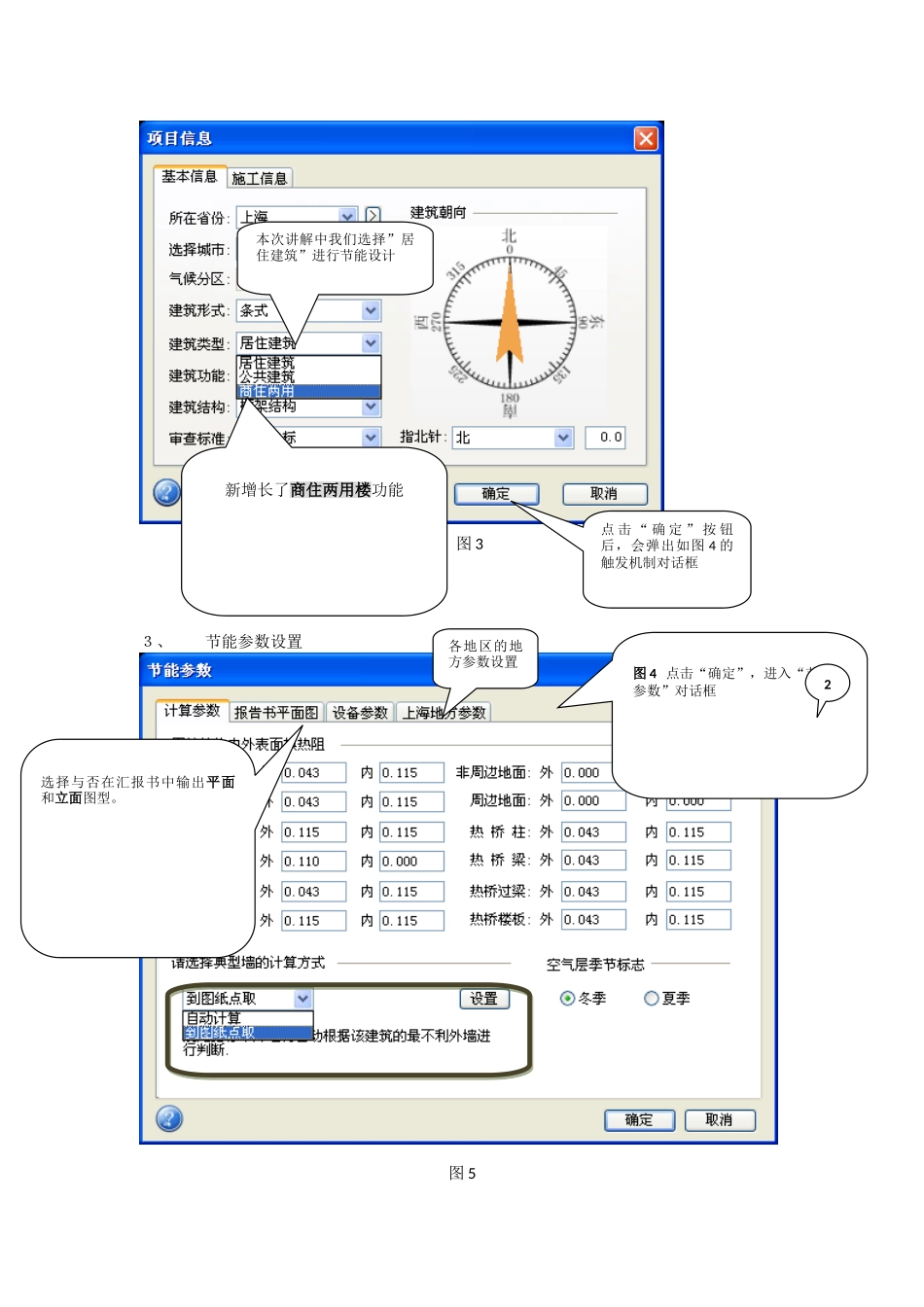

居住建筑建模实例全程“触发机制”引导节能设计流程一、二维图形处理1、运行软件2、参数设置3、模型导入4、模型编辑5、查看三维6、材料编辑7、规定性指标计算8、权衡计算9、生成节能审查汇报10、生成报审文献二、三维图形处理1、天正5.0以上版本2、Revit转换一、二维图形处理１、运行软件双击桌面“建筑节能分析软件PBECA”快捷图标；图1点击完”运行”按钮后,就能见到如下图2图2２、参数设置跟随触发机制的提醒,先设置工程的基本参数。1.假如安装了多种版本的AUTOCAD可以在这里切换想要使用的版本2.可以直接在这里输入工作途径,或者使用旁边的”目前工作目录”按钮进入硬盘中设置触发提醒界面本实例重要以该功能为主线引导大家节能设计这里我们选择”开始一种新项目”并点击确定按钮0今日动态1图3３、节能参数设置图5各地区的地方参数设置点击“确定”按钮后，会弹出如图4的触发机制对话框选择与否在汇报书中输出平面和立面图型。新增长了商住两用楼功能本次讲解中我们选择”居住建筑”进行节能设计图4点击“确定”，进入“节能参数”对话框2节能参数一般取默认值即可，部分有地方参数设置的地区，还需要顾客设置一下与地方规范有关的某些必要参数，设置完毕后点击确定，软件将进入下一部分的平面图纸导入４、平面图纸导入平面图纸导入功能有3个子选项，大大丰富了图纸导入的手段，为顾客迅速导入CAD图纸带来了便利，这里我们使用其中的”构件导入”子功能进行演示图7构件导入模块分为几种环节进行操作：（１）点击“模型导入/平面图纸导入/二维导入/构件导入”菜单中的“”按钮：详细环节：选择墙线所对应的实体（目前支持直线、多段线、弧线）-右击-依次框选区域（为的是提高效率）-右键（右键结束前一定要将所框选的区域都显示在CAD视图内，否则超过视图范围的图素将提取不到）-成果（取双线中间线【直线和弧线】生成到ACARX_WallLine_Layer图层）在图纸中选择“墙线”后，“鼠标右单击”墙线显示成虚线。见图9图6选择”构件导入”进入图纸转换为数据模型文献的工作过程。首先打开DWG图纸，随即会弹出“触发提醒”图6。3图9然后在平面图中框选要提取墙线的区域，选用完毕后点击右键完毕。图10（２）点击“模型导入/平面图纸导入/二维导入/构件导入”菜单中的“”按钮：详细环节：选择门块-右击-成果（提取出门块算出的线【直线】生成到ACARX_DoorLine_Layer图层）。注：提取门-支持图素只能是块参照（找到块参照里图素的x范围做为基本门宽）。（３）点击“模型导入/平面图纸导入/二维导入/构件导入”菜单中的“”按钮；详细环节：选择窗图素-右击-成果（提取出根据窗图素算出的线【直线】生成到ACARX_WindowLine_Layer图层）。注：提取窗-支持图素块参照、直线、弧线。（４）点击“模型导入/平面图纸导入/二维导入/构件导入”菜单中的“”按钮；详细环节：选择幕墙图素-右击-成果（提取出玻璃幕墙线【直线或弧线】生成到ACARX_WallCurtainLine_Layer图层）。注：提取幕墙-支持图素直线、多段线、弧线。（５）点击“模型导入/平面图纸导入/二维导入/构件导入”菜单中的“”按钮；详细环节：选择柱图素-右击-成果（提取出柱线【闭合的多段线】生成到ACARX_PillarLine_Layer图层。注：提取柱-支持图素由实体构成的块参照、闭合的多段线、实体、填充、线宽。（６）点击“模型导入/平面图纸导入/二维导入/构件导入”菜单中的“”按钮；详细环节：通过点取平面图纸中指北针的起点与终点，获取目前工程的建筑朝向。“所有框选”或者“依次框选”提取墙线的范围。见图10图指北针（７）点击“模型导入/平面图纸导入/二维导入/构件导入”菜单中的“”按钮；图提取门窗表提取后的各类图素对应的图层颜色辨别如下：1、点击起点2、点击终点框选图纸中的“门窗表”鼠标右键单击。点击“”图11（８）选择二维导入/构件导入/菜单下的“”按钮/调整原则层参数。（９）框选提取的构件(ACARX图层)/拾取基点／鼠标右键单击，弹出“触发提醒”图15。图13[墙]：ACARX_WallLine_Layer[门]：ACARX_DoorLine_Layer[柱]：ACARX_PillarLine_Layer[窗]：ACARX_WindowLine_Layer拾取基点：一般选择楼梯间或电...
