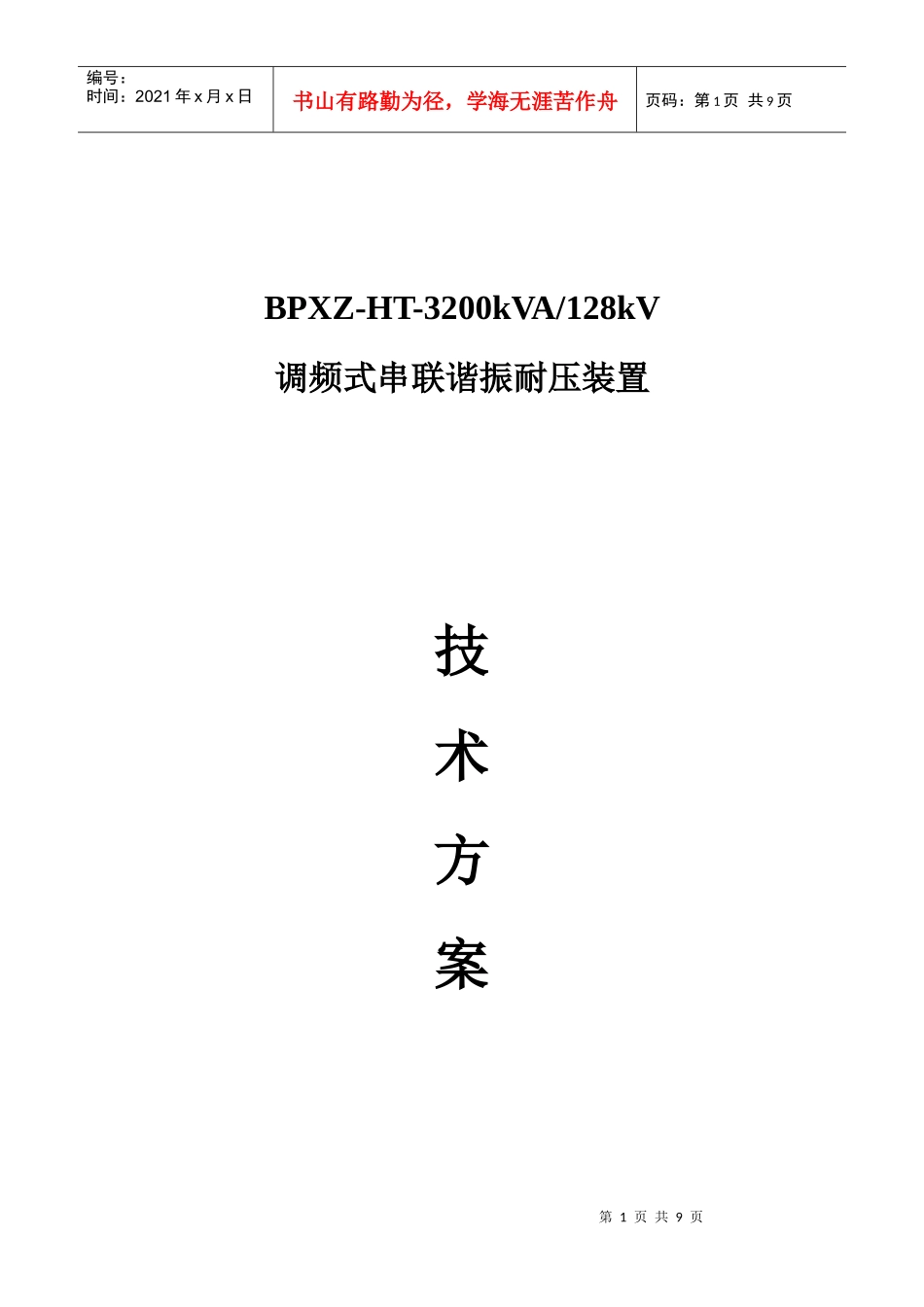

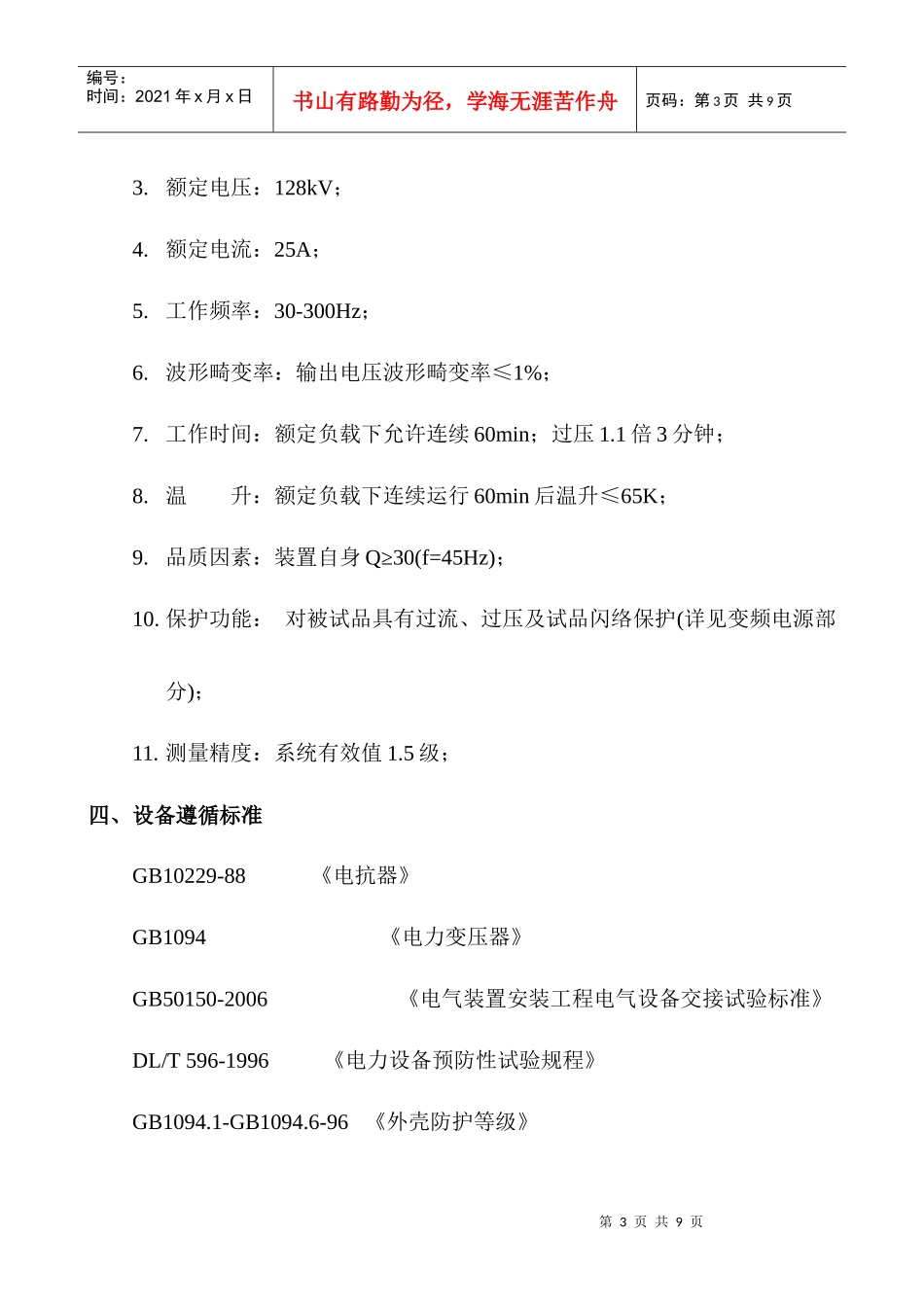

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页BPXZ-HT-3200kVA/128kV调频式串联谐振耐压装置技术方案第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页BPXZ-HT-3200kVA/128kV调频式串联谐振试验装置一、被试品对象及试验要求1．64kV/110kV/400mm2电缆5000m，电容量≤0.825μF，试验频率为30-300Hz,试验电压128kV。二、工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH;3.海拔高度:≤2500米；三、装置主要技术参数及功能1.额定容量：3200kVA；2.输入电源：380V电压，频率为50Hz；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页3.额定电压：128kV；4.额定电流：25A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍3分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定64kV/110kV,400mm2电缆5000m，电容量≤0.825μF，试验频率为30-300Hz,试验电压128kV。试验电流I=2πfCU试=2π×35×0.825×10-6×128×103=23.5A对应电抗器电感量L=1/ω2C=25H设计四节电抗器，使用四节电抗器并联，则电抗器单节为800kVA/128kV/6.25A/100H，系统总容量为3200kVA。试验时使用关系列表设备组合被试品对象电抗器800kVA/128kV四节激励变压器输出端选择110kV/400mm2电缆5000m使用电抗器四并5kV六、系统配置及其参数第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页1.激励变压器JLB-125kVA/5kV/0.4kV1台a)额定容量：125kVA；b)输入电压：400V，单相；c)输出电压：5kV；d)结构：油式e)重量：约560kg；2.变频电源BPXZ-HT-125kW/380V1台a)额定输出容量：125kWb)工作电源：380V，工频c)输出电压：0–400V，单相，d)额定输入电流：329Ae)额定输出电流：312.5Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：30–300Hzj)频率调节分辨率：≤0.1Hz第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页k)频率稳定度：0.1%l)运行时间：额定容量下连续60minm)额定容量下连续运行60min元器件最高温度≤65K;n)噪声水平：≤50dB1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。2)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作3)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出4)软件经过严格模拟运行检验，运行安全、稳定、可靠5)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流，谐振回路的6)保护功能：具有断电、过流、过压及闪络保护功能；a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿d)断电保护：试验电源断电后，装置能快速保护7)变频电源内部结构及其各元...
