优派商用大屏幕液晶显示器产品手册doc-优派商用大屏幕液VIP免费

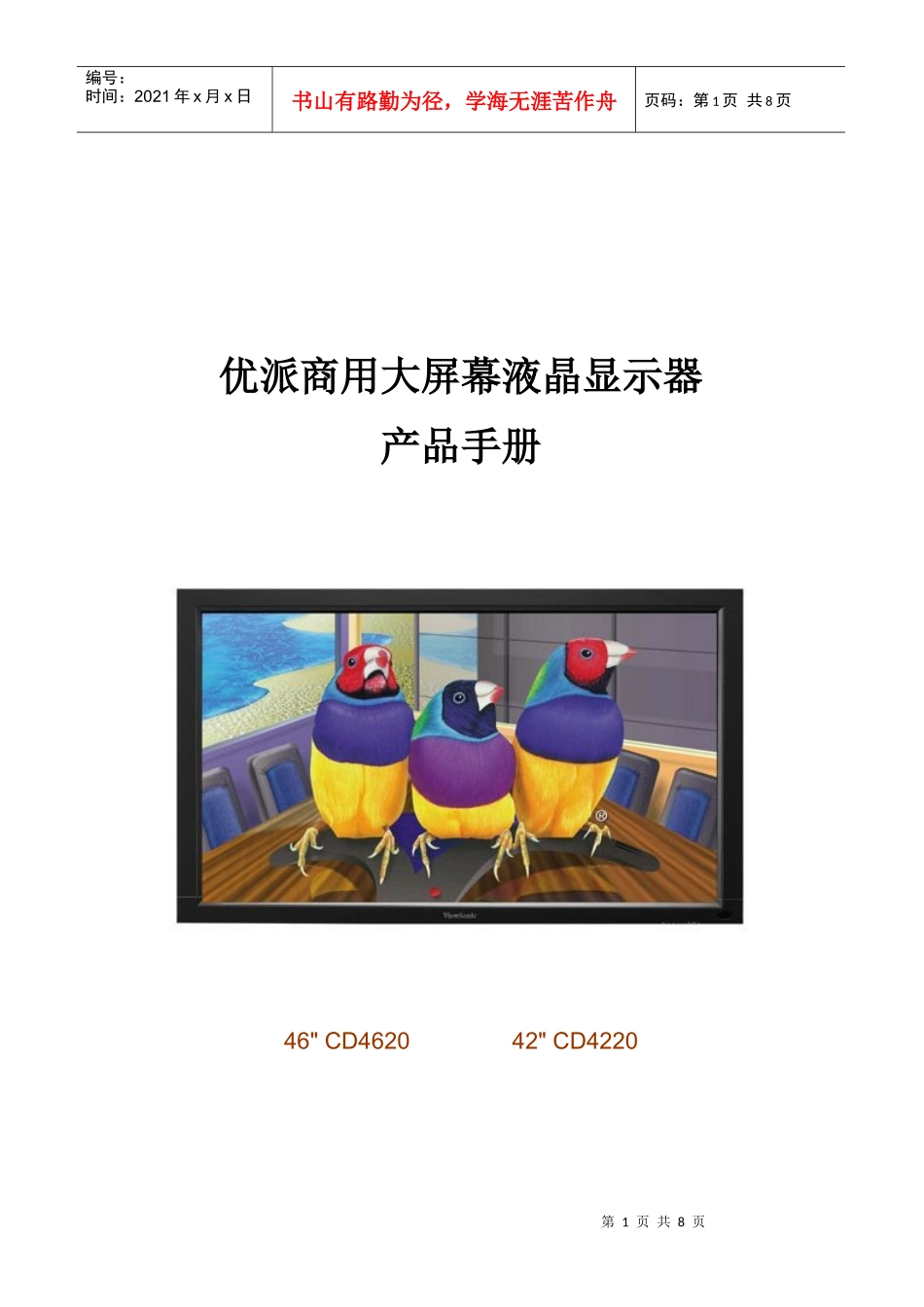

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页优派商用大屏幕液晶显示器产品手册46"CD462042"CD4220第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页产品参数项目模拟输入数字输入LCD模块尺寸46"点距(mm)0.53025分辨率1920x1080色彩超过16M色彩(同时受制于显示卡)亮度450nits(典型值)对比度1500:1(典型值)反应时间6ms(GtoG)(典型值)可视角度垂直176°水平176°(典型值)频率水平15.625/15.734,31.5-91.1kHz垂直50.0/58.0-85.0Hz像素时钟13.5-165.0MHz25.0-165.0MHz可视尺寸1018.08x572.67mm/40.1x22.5英寸输入信号PC输入视频模拟RGB视频:0.7Vp-pTMDS输入阻抗75欧姆同步分离式水平垂直同步信号:TTL电平(Pos./Neg.),绿同步信号,复合同步信号(0.3Vp-p)输入阻抗2.2K欧姆输入终端15针迷你D-SubHDMI视频输入复合信号:1.0Vp-p输入阻抗75欧姆BNC和RCA输入接口Y/CY:1Vp-pC:0.286Vp-p输入阻抗75欧姆S端子信号:1.0/0.7Vp-p输入阻抗75欧姆BNC输入第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页音频输入RCA针形插孔,立体声迷你插孔x1RS-232C输入9针迷你D-sub输出信号PC输出视频模拟RGB视频:0.7Vp-pwith75欧姆输入阻抗同步分离式水平垂直同步信号:TTL电平(Pos./Neg.)输出终端15针迷你D-sub视频输出BNC输出x1,复合信号1.0Vp-p75欧姆输入阻抗RCA针型插头左/右x1,0.15Vrmswith47k欧姆输入阻抗音频输出外接音箱孔7W+7W(8欧姆)输出左/右x2支持分辨率640x480at60Hzto85Hz800x600at50Hz,60Hzto85Hz1024x768at50Hz,60Hzto85Hz1280x768at50Hz,60Hzto85Hz1360x768at50Hz,60Hzto85Hz1280x1024at60Hzto85Hz1600x1200at60Hz1920x1080at60Hz*推荐分辨率NTSC,PAL,SECAM,4.43NTSC,PAL60Component:480i,480p,720p,1080i,1080p额定电流3.2-1.38A@100-240VAC,50/60Hz功耗最大285WPowerSave低于5W(电源按钮关/主电源开关）运行环境温度直式:5-40°C/41-104°F,纵向:5-35°C/41-95°F湿度20-80%(无浓缩）存贮环境温度-20-60°C/-4-140°F湿度10-90%(无浓缩)/90%-3.5%x(温度-40°C)对应超过40°C尺寸不含底座尺寸(mm)1122mm(W)x663mm(H)x136.3mm(D)含底座尺寸(mm)1122mm(W)x703.1mm(H)x404.7mm(D)重量不含底座净重(kg)33(估值)含底座净重(kg)34.6(估值)毛重(kg)43壁挂孔12孔(100mm孔距)安规认证C-UL/TUV-GS/FCC-B/DOC-B/C-Tick/CE/BSMI/GOST/PSB/CCC电源管理VESADPM即插即用VESADDC2B,DDC/CI附件用户指南光盘,QSG,电源线,视频信号线,遥控器,AAA电池x2第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页产品参数项目模拟输入数字输入LCD模块尺寸42"点距(mm)0.681分辨率1366x768色彩超过16M色彩(同时受制于显示卡)亮度500nits(典型值)对比度1500:1(典型值)反应时间8ms(GtoG)(典型值)可视角度垂直176°水平176°(典型值)频率水平15.625/15.734,31.5-91.1kHz垂直50.0/58.0-85.0Hz像素时钟13.5-165.0MHz25.0-165.0MHz可视尺寸930.25x523.01mm第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页输入信号PC输入视频模拟RGB视频:0.7Vp-pTMDS输入阻抗75欧姆同步分离式水平垂直同步信号:TTL电平(Pos./Neg.),绿同步信号,复合同步信号(0.3Vp-p)输入阻抗2.2K欧姆输入终端15针迷你D-SubHDMI视频输入复合信号:1.0Vp-p输入阻抗75欧姆BNC和RCA输入接口Y/CY:1Vp-pC:0.286Vp-p输入阻抗75欧姆S端子信号:1.0/0.7Vp-p输入阻抗75欧姆BNC输入音频输入RCA针形插孔,立体声迷你插孔x1RS-232C输入9针迷你D-sub输出信号PC输出视频模拟RGB视频:0.7Vp-pwith75欧姆输入阻抗同步分离式水平垂直同步信号:TTL电平(Pos./Neg.)输出终端15针迷你D-sub视频输出BNC输出x1,复合信号1.0Vp-p75欧姆输入阻抗RCA针型插头左/右x1,0.15Vrmswith47k欧姆...
