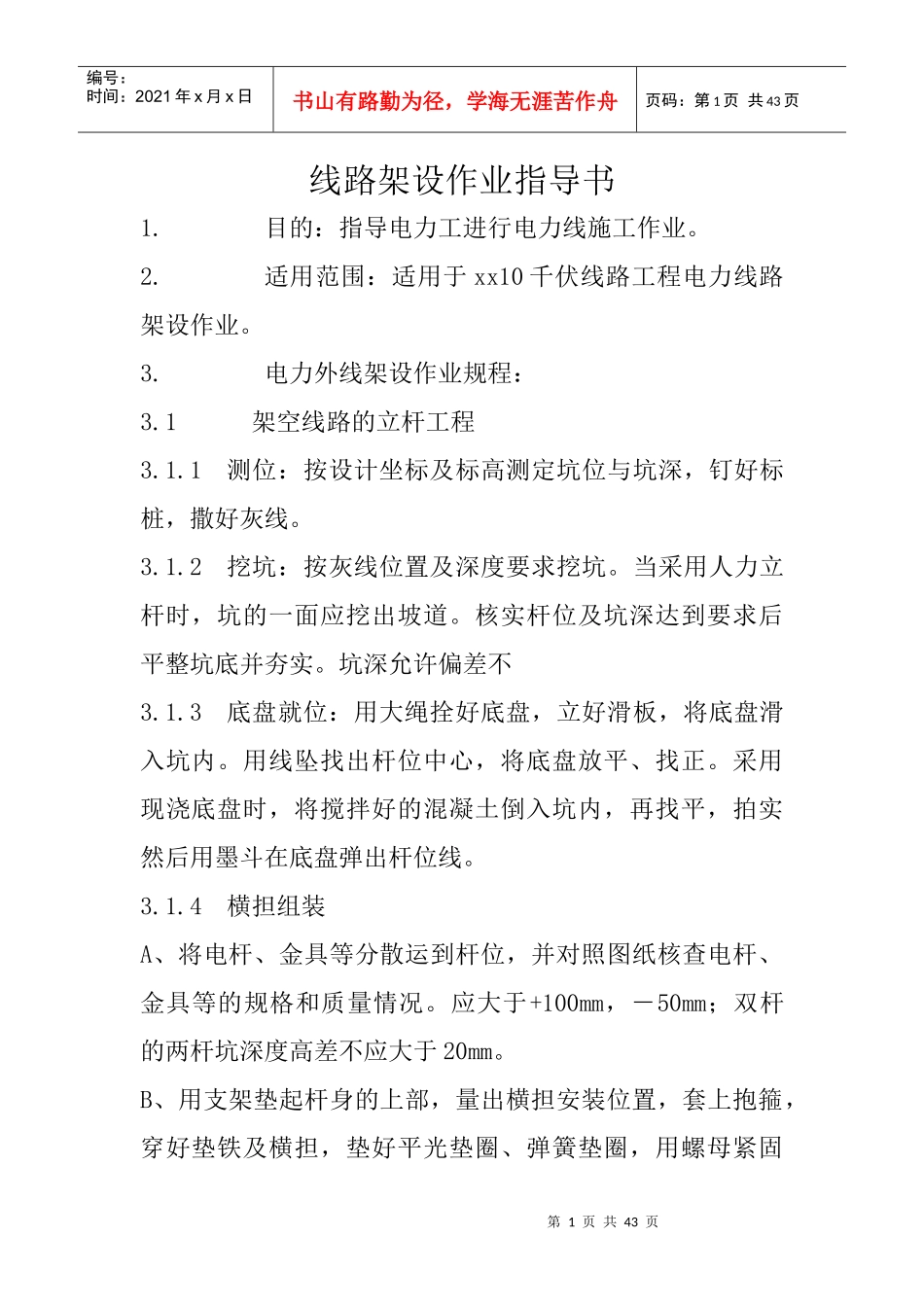

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页线路架设作业指导书1.目的：指导电力工进行电力线施工作业。2.适用范围：适用于xx10千伏线路工程电力线路架设作业。3.电力外线架设作业规程：3.1架空线路的立杆工程3.1.1测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。3.1.2挖坑：按灰线位置及深度要求挖坑。当采用人力立杆时，坑的一面应挖出坡道。核实杆位及坑深达到要求后平整坑底并夯实。坑深允许偏差不3.1.3底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。用线坠找出杆位中心，将底盘放平、找正。采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实然后用墨斗在底盘弹出杆位线。3.1.4横担组装A、将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍，穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页紧固时，注意找平、找正。然后，安装连板，杆顶支座抱箍、拉线等。a.1KV以下线路的导线排列方式可采用水平排列；最大档距不大于50m时，导线间的水平距离为400mm，但靠近电杆的两导线间的水平距离不应小于500mm。10KV及以下线路的导线排列方式及线间距离应符合设计要求。b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90度转角杆及终端杆应装于拉线侧。c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。b.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。c.用水泥砂浆将杆顶端严密封堵。C、安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。3.1.5立杆A、机械立杆：汽车吊就位。在电杆的适当部位挂上钢丝绳，吊索栓好缆风绳，挂好吊钩，在专人指挥下，起吊就位。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页当电杆顶部离地面1m左右时，应停止起吊，检查各部件、绳扣等是否安全，确认无误后再继续起吊。电杆起立后，调整好杆位，回填一步土，架上叉木，撤去吊钩及钢丝绳。然后，校整好杆身垂直度及横担方向（纵向可用经纬仪，横向可用线坠），再回填土。回填土时应将土块打碎，每回填500mm应夯实一次，填到卡盘安装部位为止。最后，撤去缆风绳及叉木。电杆位置，杆身垂直度及横担方向应符合下列要求：a.电杆的横向位移不应大于50mm，顺线路方向位移不应大于设计档距的5%。b.双杆中心与中心桩之间的横向位移不应超过50mm；迈步不应超过30mm；根开不应超过±30mm；两杆高低差不应超过20mm。c.直线杆的倾斜（垂直度）不应大于半个杆梢直径，转角杆及终端杆应向拉线侧预偏；水平拉线的拉桩杆应向拉桩坠线侧预偏。横担安装应平整，横担端部上下歪斜及左右扭斜均不应大于20mm。B、人力立杆：绞磨就位。根据需要，打好地锚钎子，用钢丝绳将地锚钎子与绞磨连接好。然后装滑轮组，穿钢丝绳立人字抱杆后装滑轮组，穿钢丝绳，立人字抱杆（抱杆角度要适当）。在电杆的适当部位挂上钢丝绳（吊牵），拴第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页好缆风绳及前后横绳，挂好吊钩，在专人指导下，起吊就位。当电杆顶部离地面1m左右时，应停止起吊，检查地锚钎子、人字抱杆、绳扣等是否安全，确认无误后，再继续起吊。电杆起立后，调整好杆位，回填一步土，架上叉木，撤去吊钩及钢丝绳（吊索）。然后校正好杆身垂直度及横担方向（纵向可用经纬仪，横向可用线坠），再回填土，回填土时应将土块打碎，每回填500mm应夯实一次，填到卡盘安装部位为止。最后撤去缆风绳，前后横绳及叉木。电杆位置，杆身垂直度...
