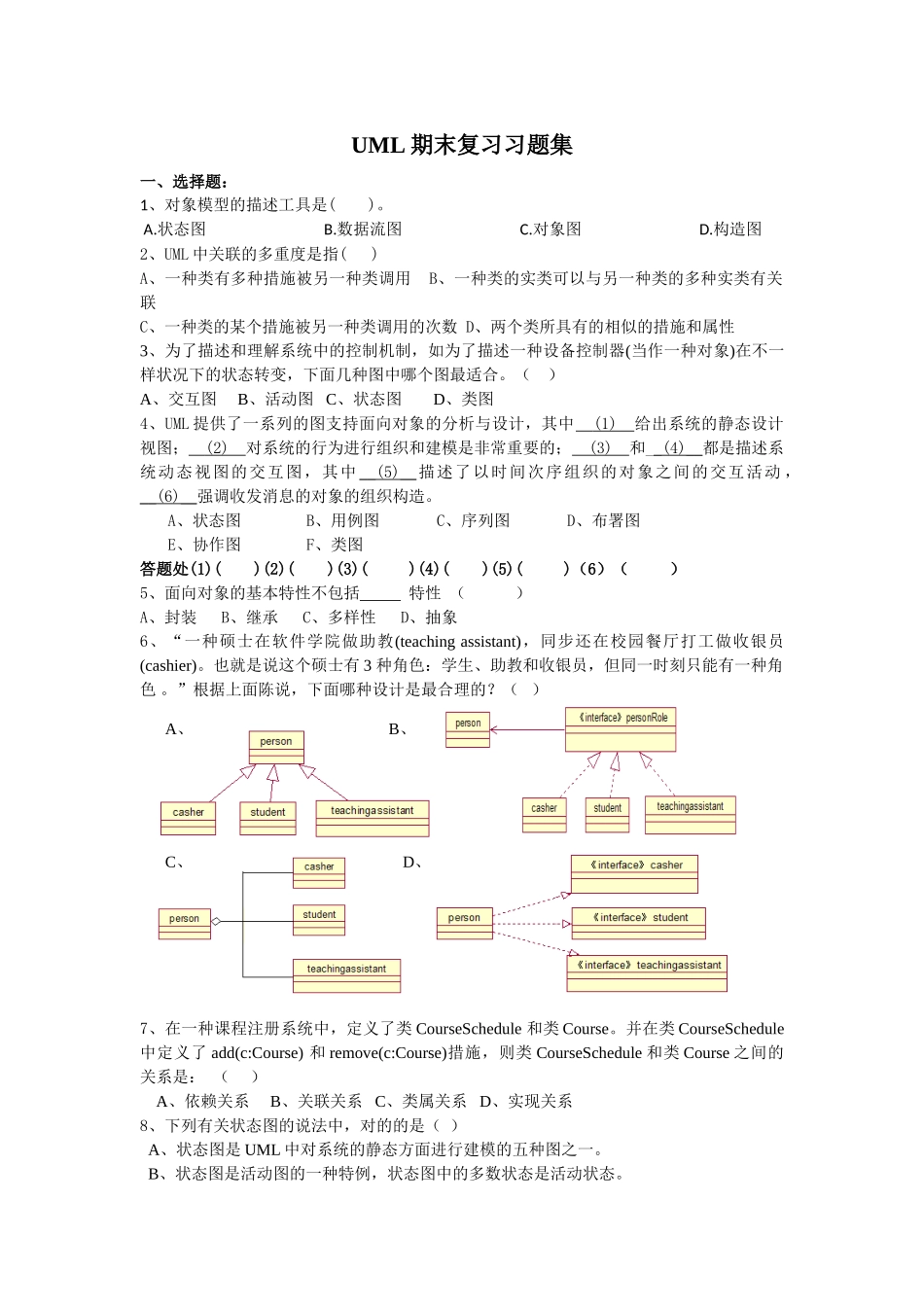

UML期末复习习题集一、选择题：1、对象模型的描述工具是()。A.状态图B.数据流图C.对象图D.构造图2、UML中关联的多重度是指()A、一种类有多种措施被另一种类调用B、一种类的实类可以与另一种类的多种实类有关联C、一种类的某个措施被另一种类调用的次数D、两个类所具有的相似的措施和属性3、为了描述和理解系统中的控制机制，如为了描述一种设备控制器(当作一种对象)在不一样状况下的状态转变，下面几种图中哪个图最适合。（）A、交互图B、活动图C、状态图D、类图4、UML提供了一系列的图支持面向对象的分析与设计，其中(1)给出系统的静态设计视图；(2)对系统的行为进行组织和建模是非常重要的；(3)和__(4)__都是描述系统动态视图的交互图，其中__(5)__描述了以时间次序组织的对象之间的交互活动，__(6)__强调收发消息的对象的组织构造。A、状态图B、用例图C、序列图D、布署图E、协作图F、类图答题处(1)()(2)()(3)()(4)()(5)()（6）（）5、面向对象的基本特性不包括特性（）A、封装B、继承C、多样性D、抽象6、“一种硕士在软件学院做助教(teachingassistant)，同步还在校园餐厅打工做收银员(cashier)。也就是说这个硕士有3种角色：学生、助教和收银员，但同一时刻只能有一种角色。”根据上面陈说，下面哪种设计是最合理的？（）7、在一种课程注册系统中，定义了类CourseSchedule和类Course。并在类CourseSchedule中定义了add(c:Course)和remove(c:Course)措施，则类CourseSchedule和类Course之间的关系是：（）A、依赖关系B、关联关系C、类属关系D、实现关系8、下列有关状态图的说法中，对的的是（）A、状态图是UML中对系统的静态方面进行建模的五种图之一。B、状态图是活动图的一种特例，状态图中的多数状态是活动状态。A、B、C、D、C、活动图和状态图是一种对象的生命周期进行建模，描述对象随时间变化的行为。D、状态图强调对有几种对象参与活动过程建模，而活动图更强调对单个反应型对象建模。9、次序图由类角色，生命线，激活期和构成（）A、关系B、消息C、用例D、实体10、下列有关协作图中的链说法不对的的是（）A、在协作图中的链是两个或多种对象之间的独立链接B、在协作图中的链是关联的实例C、在协作图中，需要有关某个类的所有对象都出现，同一种类的对象在一种协作图中也不可以充当多种角色D、在协作图中，链的表达形式为一种或多种相连的线或弧11、有关协作图的描述，下列哪个不对的（）A.协作图作为一种交互图，强调的是参与交互的对象的组织；（）B.协作图是次序图的一种特例C.协作图中有消息流的次序号；D.在ROSE工具中，协作图可在次序图的基础上按“F5”键自动生成；12、（）是用于把元素组织成组的通用机制（）A、包B、类C、接口D、组件13、UML中，对象行为是通过交互来实现的，是对象间为完毕某一目的而进行的一系列消息互换。消息序列可用两种类来表达，分别是（）A.状态图和次序图B.活动图和协作图C.状态图和活动图D.次序图和协作图14、事件可以分多种类型。在打印机的状态机中按下按钮和打印机的中断是（）事件A、内部事件B、外部事件C、异常事件D、并发事件15、下列描述中，哪个不是建模的基本原则（）A.要仔细的选择模型B.每一种模型可以在不一样的精度级别上表达所要开发的系统C.模型要与现实相联络D.对一种重要的系统用一种模型就可以充足描述16、UML中，用例图展示了外部Actor与系统所提供的用例之间的连接，UML中的外部Actor是指（）A．人员B.单位C.人员和单位D.人员或外部系统17、技术是将一种活动图中的活动状态进行分组，每一组表达一种特定的类、人或部门，他们负责完毕组内的活动。（）A、泳道B、分叉汇合C、分支D、转移18、是一组用于描述类或组件的一种服务的操作（）A、包B、节点C、接口D、组件19、用例(Use-Case)用来描述系统在事件做出响应时所采用的行动。用例之间是具有有关性的。在一种“订单输入系统”中，创立新订单和更新订单都需要检查顾客帐号与否对的那么，用例“创立新订单”、“更新订单”与用例“检查顾客帐号”之间是（）关系。A.包括B.扩展C.分类D.汇集20、下面哪个图形代表活动（D）(B)(A)(C)(D)21、UML体系包括三个部分：UML...
