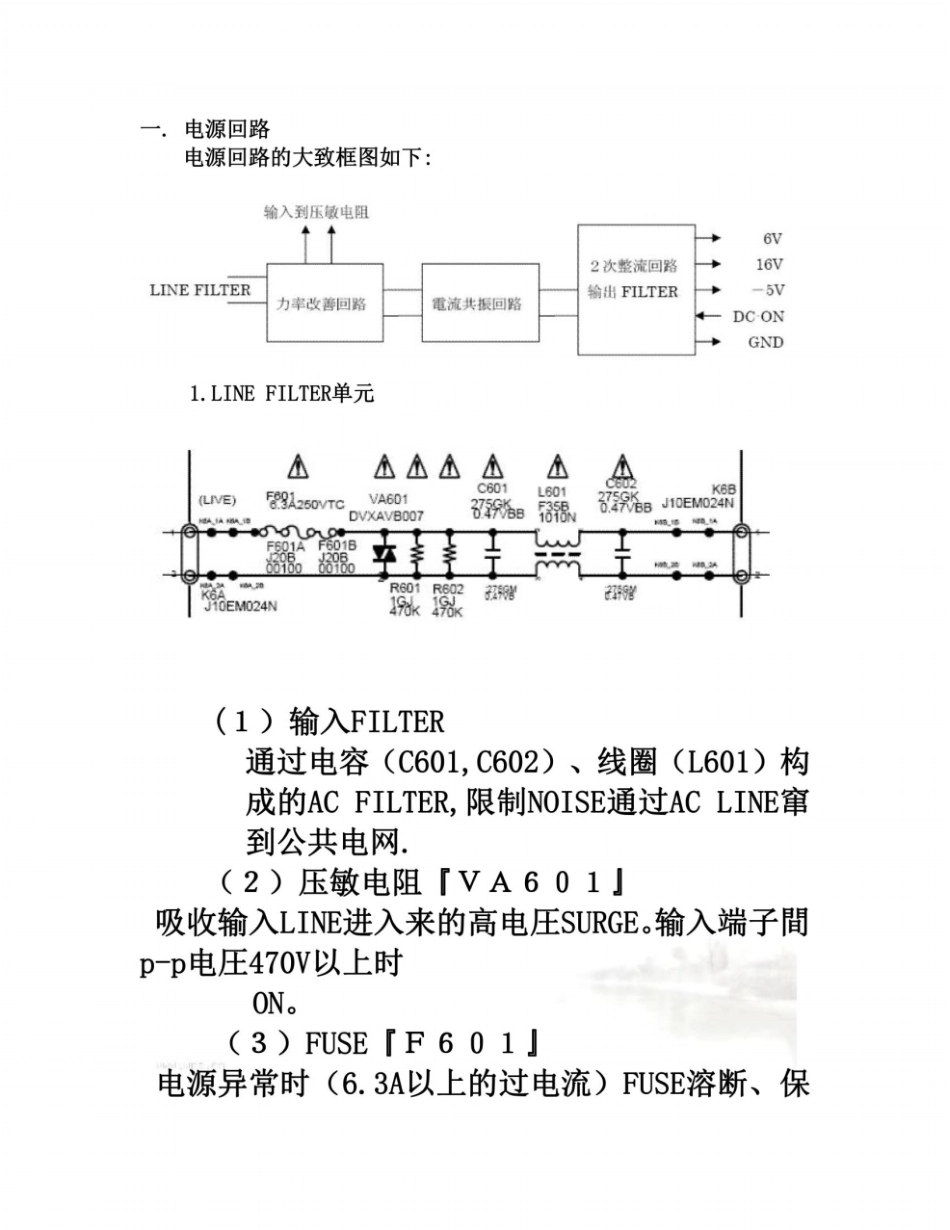

投影机电源部分详解护电源。2.力率改善回路单元此回路有下述５种功能。ａ）突入电流限制突入电流限制回路通过加入热敏电阻(PTH611)构成。AC输入时、输入阻抗变低（输入平滑电容放电）、所以会通过很大的突入电流、对BRIDGEDIODE等部品带来不良影响。为了避免此类现象的发生,输入时通过热敏电阻限制电流。ｂ）整流?平滑?升圧一般回路输入电压85～120Vac时,整流后的电压约为100～170Vdc。输入电压220～240Vac时,为260～340Vdc。如果LAMPBALLAST采用这样的电压的话,使用时很难达到稳定。所以升圧回路中BALLAST的输入规格（飞利蒲）为350～400Vdc、所以为了满足此要求,而进行升压，使输入电压在85Vac时达到250Vdc以上、输入电压为230Vac时达到380±2Vdc。ｃ）高调波电流的减低、力率的改善SWITCHING电源都是CONDENSERINPUTTYPE。此类型的电源在通常动作时会流过FLASH电流。此电流含有很多高调波,所以输入电流会失真。IC621（富士电机制FA5502M）对FET(Q611)进行整流使输入电流变成良好的sin波IC621。通过此动作,可以减低高调波电流,同时改善ｄ）过电流限制为了限制过电流、过电流検出用比较器设置在IC621?番PIN里面。水泥电阻R611/R612的端子间电圧对GND电位在0~-1.0V左右时进行通常的动作、但是达到－1.10V后,会限制其流过的电流。ｅ）过电圧制限输出电压上升超过设定値（380V）时,为了限制输出电压,将过电圧制限用的比较器设置在IC621④番PIN中。使输出电压不要上升到设定値（380V）的1.058倍约400V以上。但是当输入电压达到AC270V以上时,过电圧制限不动作、整流AC输入电压后的DC电压则原状输出。而且AC输入约为330V以上时,LINEFILTER部的压敏电阻（VA600）ＯＮ,然后切断FUSE（F600）,电源停止动作。4.电流共振ａ）动作此电源作为SWTCHING?CONVERTER使用电流共振回路。IC631的内部内置2个ＦＥＴ、通过此ＦＥＴ的SWTCHING（IC631?番PIN）对C642（电流共振电容）充放电、然后经过TRANS,将电力传达到２次。ｂ）启动启动时输入电压通过R61A,R61B,R61E,R61F加到IC631⑧番PIN,然后开关电源IC开始工作.正常工作了以后,IC631⑧番PIN的电力供给由TRANS(T651)的②－③巻线提供。ｃ）过电流保护共振电流的分流电流流入过电圧検出电阻（R636）后输入到IC631?番PIN、端子上电压达到2.5V以上后,动作停止。[过电流保护动作参考値]１６ＶLINE：约８Ａ６ＶLINE：约６Ａ（条件：AC100V、FAN_DRIVE-ON、２次侧输出ALL_MAX负荷）ｄ）过电压保护过电压保护在６ＶLINE的电压上升时、D654大于ZENNER电圧时ON,然后PC602ＯＮ、IC631⑦番PIN设为4.3V以,从而开始动作（SHUTDOWN）。16ＶLINE的过电压时、6ＶLINE的电压会被上拉上来,所以最终过电圧保护还是会动作。－５ＶLINE和６ＶLINE的TRANS卷线共同，以－５ＶLINE的电压上升的话,６ＶLINE的电压也会随之上升,所以过电压保护会动作。[过电压保护动作参考値]１６ＶLINE：１８．２Ｖ以上６ＶLINE：７．０Ｖ以上－５ＶLINE：－６．９Ｖ以上ｅ）温度保护回路在Q611、D611的散热板上有热敏电阻（PTH612）。此热敏电阻的温度达到110±10℃时,Q601ON、IC631⑦番PIN上印加4.3V以上的电压,然后进行SHUTDOWN。f)电压反馈回路假如某种原因6V电压升高，那么REF脚得到的电压也是跟着升高，运放的输入端比较REF电压，输出控制三极管的导通情况，调低Vce的电压。CATHODE的电压变低，流过电阻的电流增加，6V的电压最终也会下降。在光耦的这边看的话，就是流过光耦的电流变大，反馈到一次级就是电源IC的反馈管脚的电压变化，从而进行震荡控制，减小输出的能量。这个结果的表现就是输出电压变低。二.LAMPBALLAST回路投影灯泡的驱动回路,大概框图如下1.CONVERTER回路输入低压电源PFC回路输出的DC370V,然后将电压降到LAMP点灯所需电压(50~120V).2.INVERTER回路DC/DCCONVERTER降压后的输出(DC)变换成交流(矩形波),用于LAMP驱动.3.IGNITER回路为了点亮LAMP,需要对LAMP电极进行绝缘破坏(BREAKDOWN),允许电流流过.因此,电极的绝缘破坏用,使产生3到6秒高压(17KV左右)的回路.4.控制回路BALLAST输出在LAMP特性上进行如下的控制.定电力控制:由于负载是LAMP,所以点灯时的LAMP电压(VIA)的误差...
