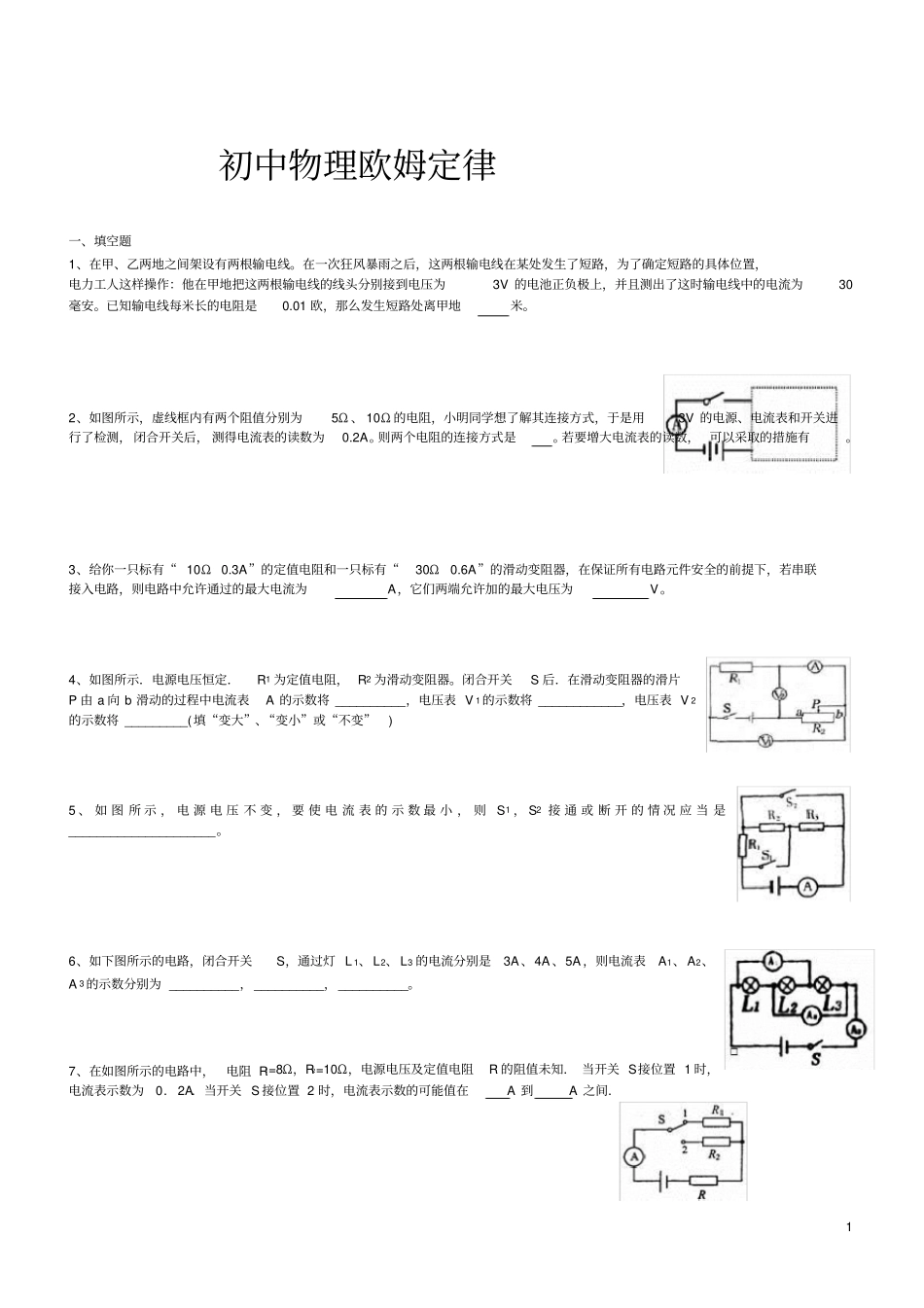

1初中物理欧姆定律一、填空题1、在甲、乙两地之间架设有两根输电线。在一次狂风暴雨之后，这两根输电线在某处发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线头分别接到电压为3V的电池正负极上，并且测出了这时输电线中的电流为30毫安。已知输电线每米长的电阻是0.01欧，那么发生短路处离甲地米。2、如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是。若要增大电流表的读数，可以采取的措施有。3、给你一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为A，它们两端允许加的最大电压为V。4、如图所示．电源电压恒定．R1为定值电阻，R2为滑动变阻器。闭合开关S后．在滑动变阻器的滑片P由a向b滑动的过程中电流表A的示数将__________，电压表V1的示数将____________，电压表V2的示数将_________(填“变大”、“变小”或“不变”)5、如图所示，电源电压不变，要使电流表的示数最小，则S1，S2接通或断开的情况应当是_____________________。6、如下图所示的电路，闭合开关S，通过灯L1、L2、L3的电流分别是3A、4A、5A，则电流表A1、A2、A3的示数分别为__________，__________，__________。7、在如图所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0．2A．当开关S接位置2时，电流表示数的可能值在A到A之间．28、如图所示．电源电压不变，R1=10Ω．R2=15Ω。当S1、S2都闭合时．甲、乙都是电压表，则U甲：U乙=；当S1闭合，S2断开时，甲、乙都是电流表，则I甲：I乙=。9、图为自制的握力计的原理示意图，将滑动变阻器R1的金属滑片与三股弹簧相连，弹簧的另一端通过保护电阻R2接在电源的负极，手握测力计，当力在0~500N范围变化时，可使R1接入电路的电阻值在5~15Ω范围内变化。已知R2=5Ω，电源两端电压为6V且恒定不变（弹簧电阻可以忽略）。那么当握力达到最大值时，电流表的示数为_______A。10、如图所示的电路，用电器的电阻R0＝30Ω，要求通过它的电流能在100～200mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______11、一位同学设计了一个风力测定仪，如下左图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时以OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______________，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是___________．12、如图所示电路中，电源电压恒定，Rl为定值电阻，R2为滑动变阻器。S闭合后，滑动变阻器滑片自b向a端移动，V1的示数将，V2的示数与V1的示数的比值将（选填：“变大”、“变小”或“不变”）。13、如图所示的电路中,两个电阻阻值相等,电流表A1与A2之比是_____,电压表V1与V2之比值是____.14、有一种测量人的体重的电子秤，其测量部分的原理如图13中虚线框里的内容所示，它主要由压力传感器R（电阻值会随所受压力大小发生变化的可变电阻）、显示体重大小的仪器（实质是电压表）组成。它运用了许多物理知识。请写出其中的两个：；。二、选择题（）15、如图2所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为A.2：1B.1:2C.3:1D.1：3（）16、如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中3A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小（）17、如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数变化情况正确的是A．两块电表的示数都不变B．两块电表的示数都变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大（）18、如图...
