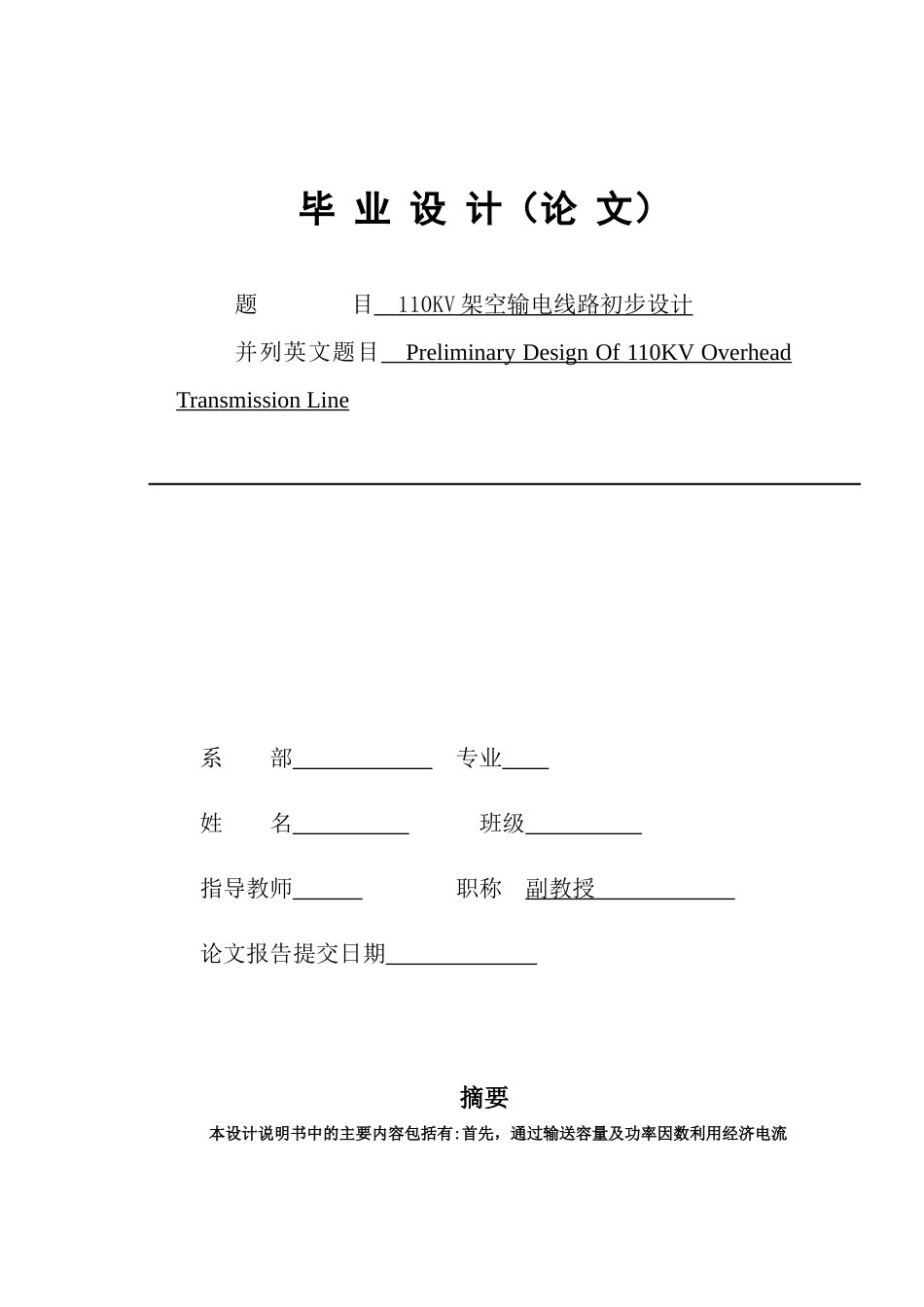

毕业设计（论文）题目110KV架空输电线路初步设计并列英文题目PreliminaryDesignOf110KVOverheadTransmissionLine系部专业姓名班级指导教师职称副教授论文报告提交日期摘要本设计说明书中的主要内容包括有:首先，通过输送容量及功率因数利用经济电流第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页密度来进行到县级避雷线型号的选择；在选出导线以后，利用已知的气象条件，计算出导线在各种气象条件时的应力及弧垂，进而绘制导线安装曲线图；利用最大弧垂计算出呼称高，选出合适的杆塔及对应的基础形式；最后进行绝缘子的选型以及防雷防振和保护和接地装置。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页AbstractThemaincontentoftheinstructionofthisdesignincludes:First,carriesonthewirethroughthetransportstioncapacityandthepowerfactoruseeconomicalcurrentdensityandthelinemodelchoice;Inselectsafterthewire,usetheknownmeteorologicalcondition,calculatesthewirehangsineachkindofmeteorologicalcondition,timestressandthearc,tenthplanwireinstallsthediagramofcurves;Usingmosthangscalculatesshoutscallshigh,selectstheappropriatepoletowerandthecorrespondingfoundationform;Finallyiscarriesontheinsulatortheshanpingaswellasanti-radarquakeproofandtheprotetiveearthlinginstallment.第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页目录内容摘要第一部分前言…………………………………………5第二部分原始资料介绍………………………………6第三部分设计说明书第一章导线及避雷线部分……………………………..7第二章导线应力及弧垂………………………………..8第三章杆塔的选择……………………………………13第四章杆塔基础的设计……………………………….14第五章绝缘子的选择…………………………………17第六章防雷防振及接地保护装置的选择………………19第四部分设计计算书第一章导线截面选择及校验计算部分…………………22第二章导线的应力弧垂计算…………………………..23第五部分结束语………………………………………35参考资料附图第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页第一部分前言初步设计是工程设计的重要阶段,主要的设计原则,都在初步设计中明确,应尽全力研究深透。初步设计阶段应着重对不同的线路路径方案进行综合的技术经济比较，取得有关协议，选择最佳的路径方案；充分论证导线和地线、绝缘配合及防雷设计的正确性，确定各种电气距离；认真选择杆塔和基础形式；合理地进行通信保护设计；对于严重污秽区、大风和重冰雪地区、不良地质和洪水危害地段、特殊大跨越设计等均要列出专题进行调查研究，提出专题报告；根据工程的特点及设计的实际情况，列出新技术的科研专题，把科学实验的成果用于工程设计中去。各项设计均作出了安全可靠、技术经济合理的设计方案，进行优选。设计必须做到技术进步，并从实际出发，结合国情和地区特点，积极慎重地推广采用成熟的新材料、新结构等先进技术。第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页第二部分原始资料介绍－、设计情况随着河南经济的发展，现需要建一110KV变电站。该站输电线路采用单回输电方式，线路总长30KM，输送功率46MW，功率因数0.85最大负荷小时数6500小时。因地处平原，该输电线路经过的地势平坦，相对高度较小，沿线耕地较少，多为居民区，工厂，道路，池塘，沿线树木稀少，土质含沙量较大，地下水位较浅。二、自然条件线路所经地区的自然条件如下表第7页共47页第6页共47页气象条件类别编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页第三部分设计说明书第一章．导线及避雷线部分导线是固定在杆塔上输送电流的金属线，由于经常承受着拉力和风冰雨雪及温度变化的影响，同时还受空气中化学...
