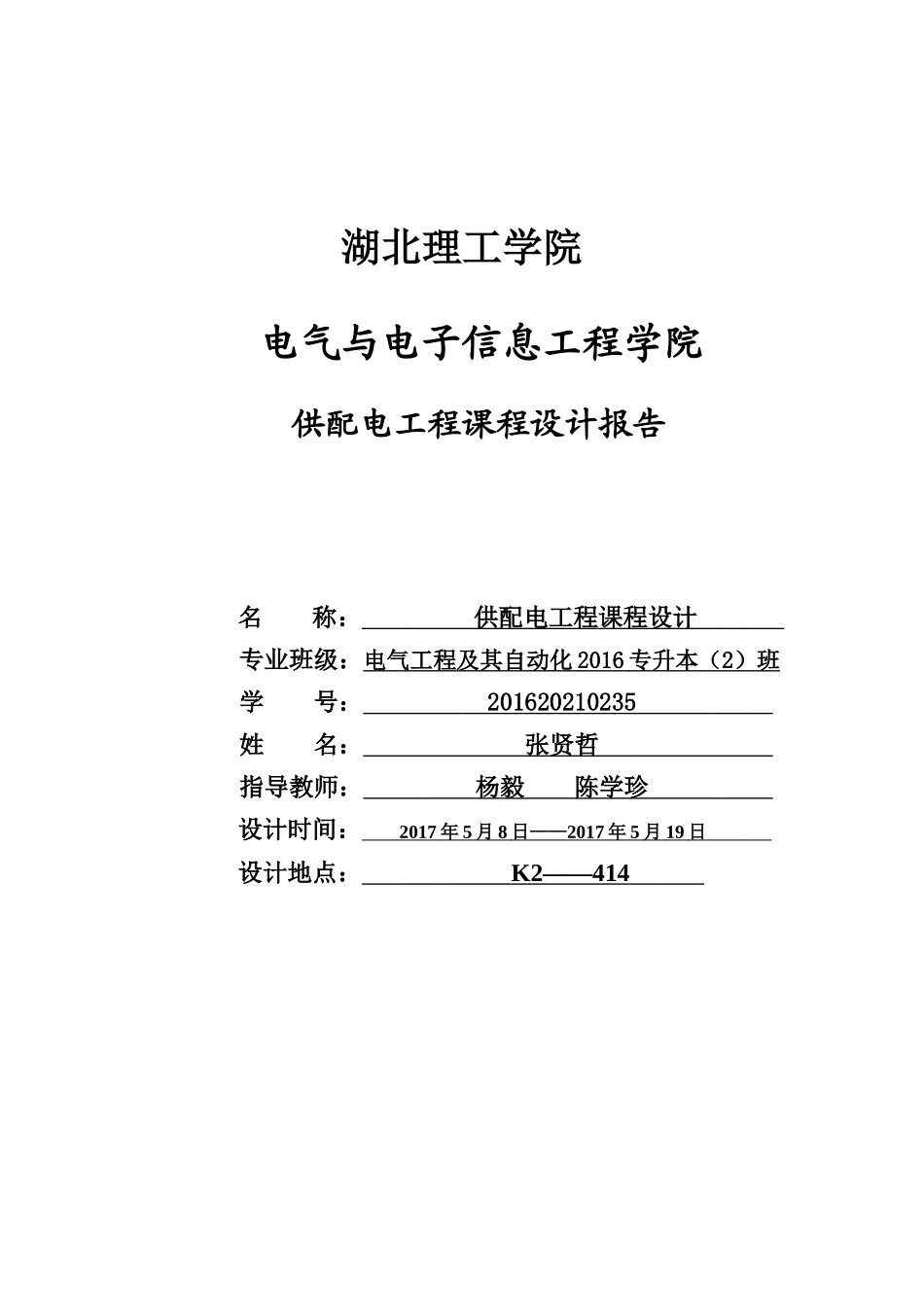

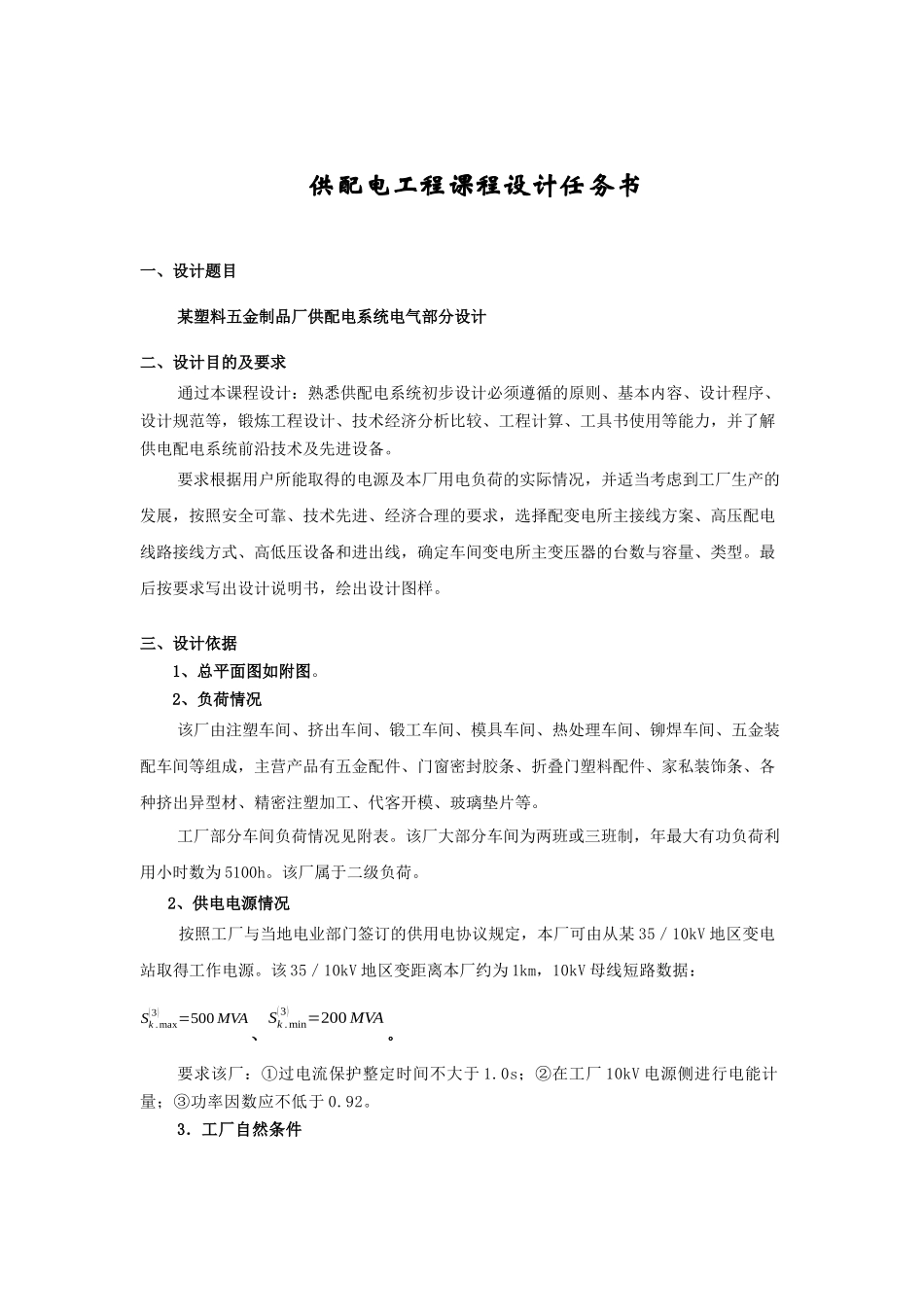

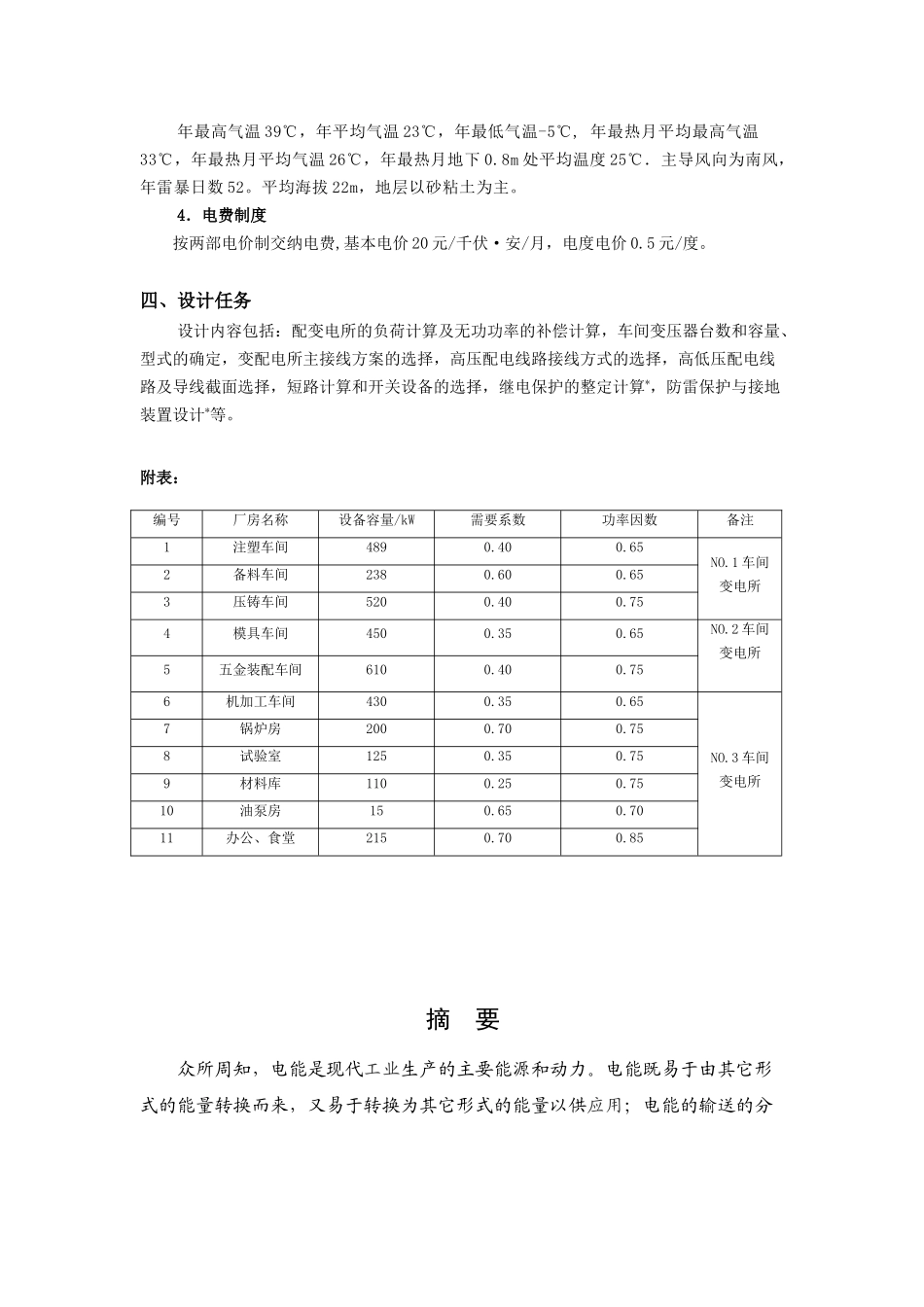

湖北理工学院电气与电子信息工程学院供配电工程课程设计报告名称：供配电工程课程设计专业班级：电气工程及其自动化2016专升本（2）班学号：201620210235姓名：张贤哲指导教师：杨毅陈学珍设计时间：2017年5月8日——2017年5月19日设计地点：K2——414供配电工程课程设计任务书一、设计题目某塑料五金制品厂供配电系统电气部分设计二、设计目的及要求通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，选择配变电所主接线方案、高压配电线路接线方式、高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型。最后按要求写出设计说明书，绘出设计图样。三、设计依据1、总平面图如附图。2、负荷情况该厂由注塑车间、挤出车间、锻工车间、模具车间、热处理车间、铆焊车间、五金装配车间等组成，主营产品有五金配件、门窗密封胶条、折叠门塑料配件、家私装饰条、各种挤出异型材、精密注塑加工、代客开模、玻璃垫片等。工厂部分车间负荷情况见附表。该厂大部分车间为两班或三班制，年最大有功负荷利用小时数为5100h。该厂属于二级负荷。2、供电电源情况按照工厂与当地电业部门签订的供用电协议规定，本厂可由从某35／10kV地区变电站取得工作电源。该35／10kV地区变距离本厂约为1km，10kV母线短路数据：Sk.max(3)=500MVA、Sk.min(3)=200MVA。要求该厂：①过电流保护整定时间不大于1.0s；②在工厂10kV电源侧进行电能计量；③功率因数应不低于0.92。3．工厂自然条件年最高气温39℃，年平均气温23℃，年最低气温-5℃,年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月地下0.8m处平均温度25℃．主导风向为南风，年雷暴日数52。平均海拔22m，地层以砂粘土为主。4．电费制度按两部电价制交纳电费,基本电价20元/千伏·安/月，电度电价0.5元/度。四、设计任务设计内容包括：配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量、型式的确定，变配电所主接线方案的选择，高压配电线路接线方式的选择，高低压配电线路及导线截面选择，短路计算和开关设备的选择，继电保护的整定计算*，防雷保护与接地装置设计*等。附表：摘要众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分编号厂房名称设备容量/kW需要系数功率因数备注1注塑车间4890.400.65NO.1车间变电所2备料车间2380.600.653压铸车间5200.400.754模具车间4500.350.65NO.2车间变电所5五金装配车间6100.400.756机加工车间4300.350.65NO.3车间变电所7锅炉房2000.700.758试验室1250.350.759材料库1100.250.7510油泵房150.650.7011办公、食堂2150.700.85配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。负荷计算是设计的基础,它决定设备容量的选用,管网系统的规模以及工程总造价等,这是技术人员熟知的事实。通过负荷的统计计算求出的、用来按发热条件选择供电系统中各元件的负荷值，称为计算负荷（calculatedload）。在交流电路中,由电源供给负载的电功率有两种；一种是有功功率,一种是无功功率。无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。短路电流计算的目的是为了正确选择和校验电气设备，以及进行继电保护装置的整定计算。对于工厂供电系统来说，由于将电力系统当作无限大容量电源，而且短路电路也比较简单，因此一般只需采用阻抗串、并联的方法即可将电路化简，求出其等效总阻抗。最后计算短路电流和短路容量。电气主接线主要是指在发电厂、变电所、电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。电路中的高压电气设备包括发电机、变压器、母线、...
