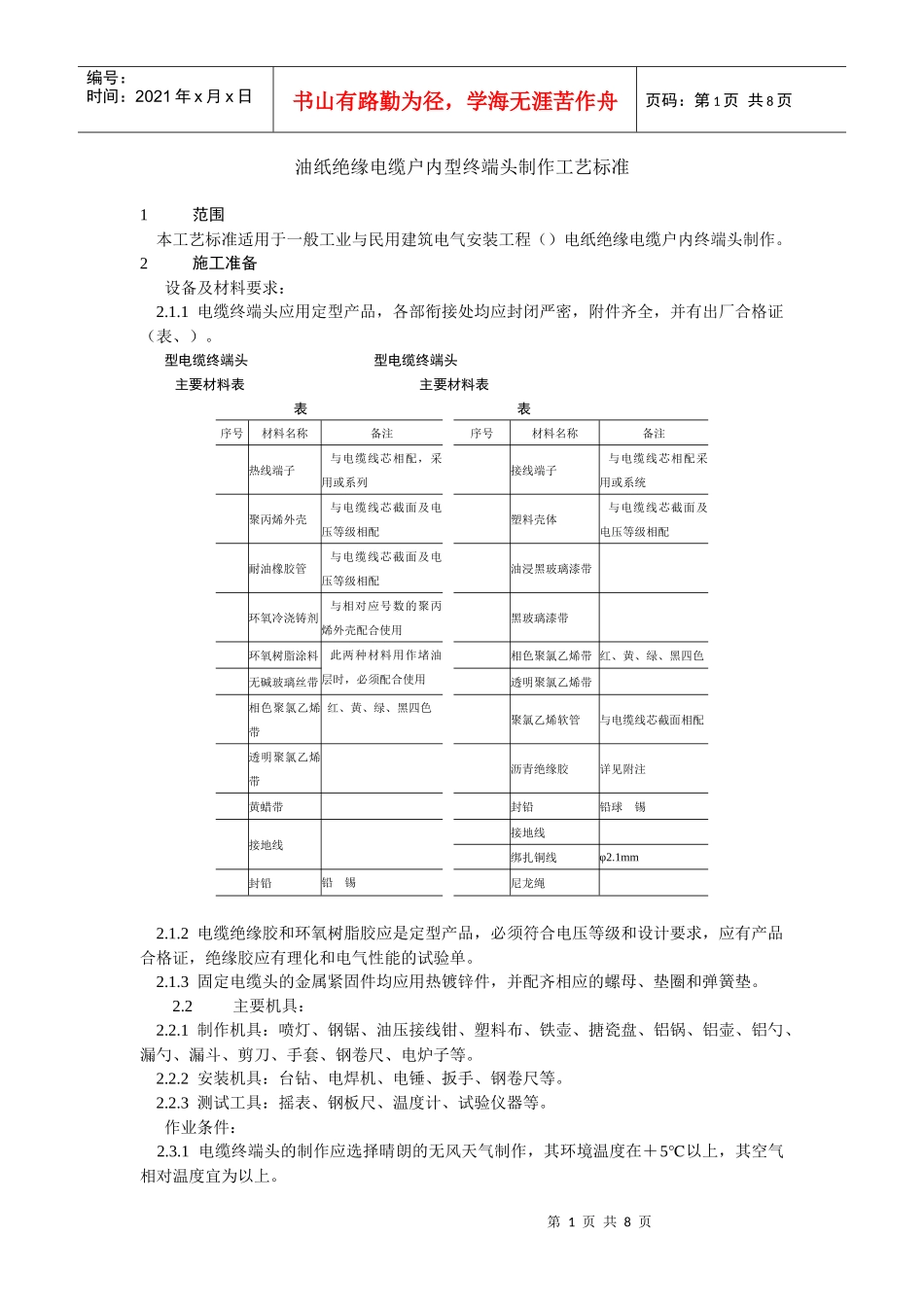

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页油纸绝缘电缆户内型终端头制作工艺标准1范围本工艺标准适用于一般工业与民用建筑电气安装工程（）电纸绝缘电缆户内终端头制作。2施工准备设备及材料要求：2.1.1电缆终端头应用定型产品，各部衔接处均应封闭严密，附件齐全，并有出厂合格证（表、）。型电缆终端头型电缆终端头主要材料表主要材料表表表序号材料名称备注序号材料名称备注热线端子与电缆线芯相配，采用或系列接线端子与电缆线芯相配采用或系统聚丙烯外壳与电缆线芯截面及电压等级相配塑料壳体与电缆线芯截面及电压等级相配耐油橡胶管与电缆线芯截面及电压等级相配油浸黑玻璃漆带环氧冷浇铸剂与相对应号数的聚丙烯外壳配合使用黑玻璃漆带环氧树脂涂料此两种材料用作堵油层时，必须配合使用相色聚氯乙烯带红、黄、绿、黑四色无碱玻璃丝带透明聚氯乙烯带相色聚氯乙烯带红、黄、绿、黑四色聚氯乙烯软管与电缆线芯截面相配透明聚氯乙烯带沥青绝缘胶详见附注黄蜡带封铅铅球锡接地线接地线绑扎铜线φ2.1mm封铅铅锡尼龙绳2.1.2电缆绝缘胶和环氧树脂胶应是定型产品，必须符合电压等级和设计要求，应有产品合格证，绝缘胶应有理化和电气性能的试验单。2.1.3固定电缆头的金属紧固件均应用热镀锌件，并配齐相应的螺母、垫圈和弹簧垫。2.2主要机具：2.2.1制作机具：喷灯、钢锯、油压接线钳、塑料布、铁壶、搪瓷盘、铝锅、铝壶、铝勺、漏勺、漏斗、剪刀、手套、钢卷尺、电炉子等。2.2.2安装机具：台钻、电焊机、电锤、扳手、钢卷尺等。2.2.3测试工具：摇表、钢板尺、温度计、试验仪器等。作业条件：2.3.1电缆终端头的制作应选择晴朗的无风天气制作，其环境温度在＋5℃以上，其空气相对温度宜为以上。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2.3.2施工现场及其周围应清洁、干燥。2.3.3土建工程基本施工完，墙面、屋顶的浆活完毕，相关电气设备安装完毕，施工现场应符合安全、消防规定，易燃物要妥善保管。2.3.4施工现场应有电源和安全电源。2.3.5电缆终端头的制作，应由经过专门培训考核合格的施工人员承担。操作工艺3.1工艺流程：设备点件检查→摇测电缆绝缘和校验潮气→剥去电缆的保护层和钢带→焊接地线→剥去铅皮→套入耐油胶管→压接线鼻子→装配电缆终端头→固定电缆终端头→灌注电缆绝缘胶→接地校核相位→试运行与验收电缆终端头制作按以下制作程序进行。从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。设备点件检查：3.3.1开箱点件检查，应有施工单位、供货单位或建设单位共同进行检查，并做好记录。3.3.1电缆终端盒点件应根据设备技术资料或说明书进行，配件齐全，无损伤。3.3.1电缆端头盒的型号必须符合设计要求，各配件相吻合，见表，表。系统尼龙电缆终端头技术数据及外形尺寸表型号额定电压（）电缆芯数电缆截面（）尺寸（）重量（）备注注：上海武汉电缆附件厂出品。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页系统聚丙烯电缆终端头技术数据及外形尺寸表型号电缆芯数适用电缆截面（）尺寸（）φφφφφφ注：每只外壳配一袋浇注剂和一袋涂料，但号数须相同。摇测电缆绝缘和校验潮气：3.4.1将电缆封头打开，用摇表摇测绝缘电阻，合格后进行校潮。3.4.2自电缆末端锯下100mm左右长的电缆，将统包和芯线纸绝缘各撕下几条，分别放入150℃的电缆油内（无电缆油可用变压器油加松香代替，以下同），如有潮气，油中将泛起气泡和发出嘶嘶的声音，电缆油提前加热，加热方式见图。图3.4.3另一种校潮方法是火烧法：将绝缘纸撕下，用火点燃，如有潮气，绝缘纸表面会起气泡和发出嘶嘶的声音。校潮要彻底，如发现电缆绝缘有潮气侵入时，应逐段切除、校潮，直至没有潮气为止。剥去电缆的保护层：根据电缆终端头固定支架至连接设备之间的距离决定剥切尺寸和尾线的长短（见图，尾线应能满足互换相位的要求）。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页型电缆终端头剥切尺寸图型...
