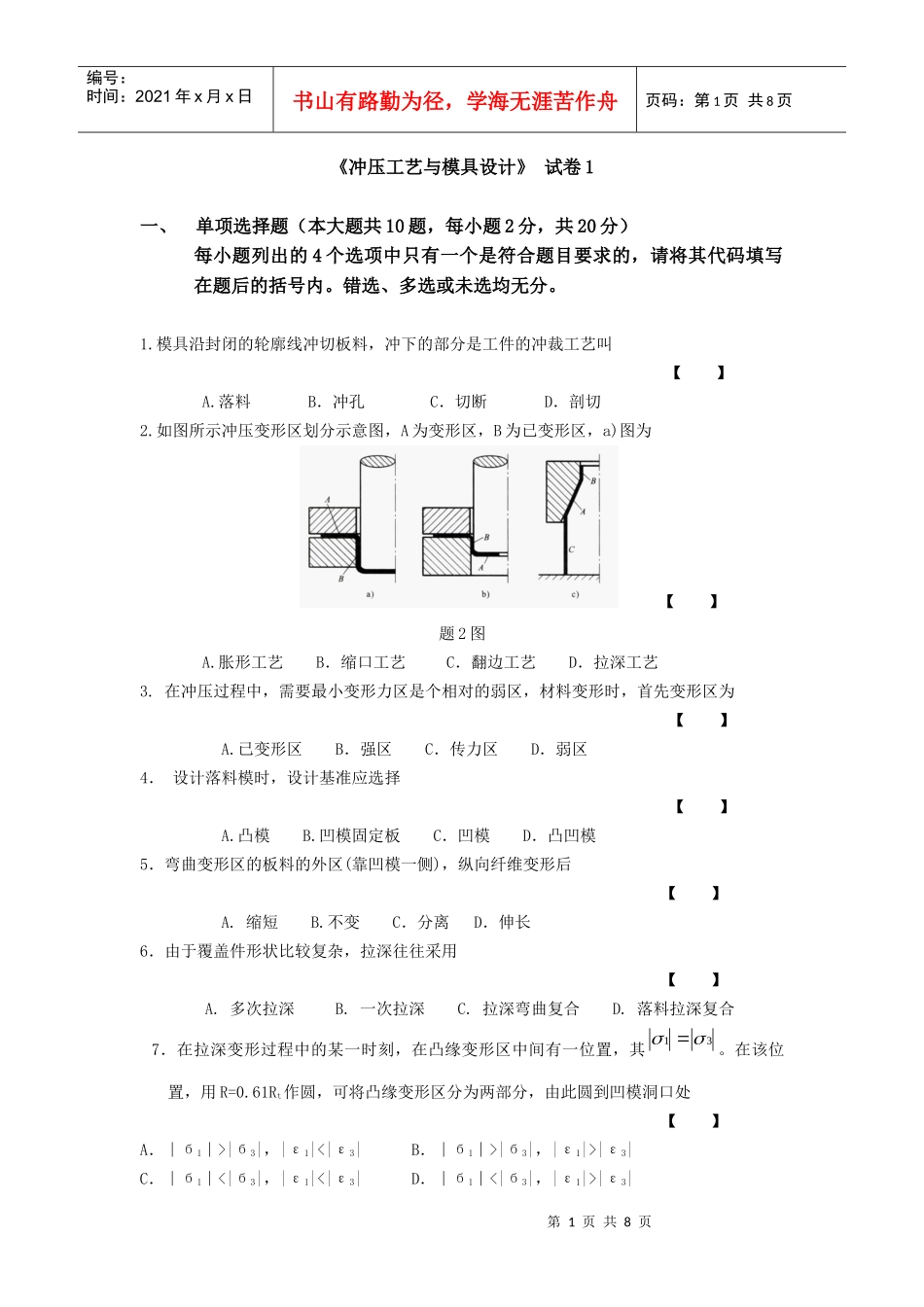

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《冲压工艺与模具设计》试卷1一、单项选择题（本大题共10题，每小题2分，共20分）每小题列出的4个选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【】A.落料B．冲孔C．切断D．剖切2.如图所示冲压变形区划分示意图，A为变形区，B为已变形区，a)图为【】题2图A.胀形工艺B．缩口工艺C．翻边工艺D．拉深工艺3.在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时，首先变形区为【】A.已变形区B．强区C．传力区D．弱区4．设计落料模时，设计基准应选择【】A.凸模B.凹模固定板C．凹模D．凸凹模5．弯曲变形区的板料的外区(靠凹模一侧)，纵向纤维变形后【】A.缩短B.不变C．分离D．伸长6．由于覆盖件形状比较复杂，拉深往往采用【】A.多次拉深B.一次拉深C.拉深弯曲复合D.落料拉深复合7．在拉深变形过程中的某一时刻，在凸缘变形区中间有一位置，其。在该位置，用R=0.61Rt作圆，可将凸缘变形区分为两部分，由此圆到凹模洞口处【】A．∣б1∣>|б3|，|ε1|<|ε3|B．∣б1∣>|б3|，|ε1|>|ε3|C．∣б1∣<|б3|，|ε1|<|ε3|D．∣б1∣<|б3|，|ε1|>|ε3|31第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页8．在多工位精密级进模具冲压时，条料的精确定位主要依靠【】A.送料装置B.导正销C.导料钉D.导料板9．如图所示的阶梯形零件，当材料相对厚度t/D×100＞1，且阶梯之间的直径之差和零件的高度较小时，可一次拉深成形的条件是【】A.（h１＋h２＋h３／dn）≥h／dnB.（h１＋h２＋h３／dn）≤h／dnC.（h１＋h２＋h３／dn）＞h／dnD.（h１＋h２＋h３／dn）≠h／dn10．冲压工艺过程卡是用于指导工艺过程的依据。【】A.冲压工艺制定B.冲模电加工C.冲压生产D.冲压模具制造二、多项选择题（本大题共6题，每小题2分，共12分）每小题列出的4个选项中至少有二个是符合题目要求的，请将其代码填写在题后的括号内。未选、错选、多选或少选均无分。1．采用弹压卸料板的普通冲裁模具，弹压卸料板具有作用。【】A.压料B.导料C.顶料D.卸料2.当弯曲变形程度较大（r／t＜5）时，变形区的应力和应变状态为立体塑性弯曲应力应变状态。在宽板(B/t＞3)弯曲时，弯曲变形区内侧的应力应变状态为【】A.B.C．D．3．圆筒形制件在拉深成形时，一般是底部厚度略有变簿，且筒壁从下向上逐渐【】A.厚度增厚B.厚度减簿C．硬度增加D．硬度减少4．以下工序不属于伸长类变形的是【】A.内孔翻边B.缩口C.胀形D.弯曲内侧变形5.拉深时，要求拉深件的材料应具有、【】第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页A.小的的板厚方向性系数B.低的屈强比C.良好塑性D.高的屈强比6.多工位精密级进模在送料时，控制送料进距和初定位常选用【】A.侧刃B.自动送料机构C.始用挡销D.导正销三、填空题(本大题共10题，每空1分，共20分)请在每题的空格中填上正确答案。错填、不填均无分。1．胀形变形主要是由材料方向的减薄量支持板面方向的而完成的。2.冲压加工是利用安装在压力机上的，对放置在模里的板料施加，使板料在模具里产生变形，从而获得一定形状、尺寸和性能的产品零件的生产技术。3．导正销通常与挡料销或侧刃配合使用在级进模中，以减小误差，保证孔与的相对位置尺寸要求。4．最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下，弯曲件内表面能够弯成的与的比值，用rmin/t来表示。5．V形件弯曲模，凸模与凹模之间的间隙是由调节高度来控制。对于U形件弯曲模，则必须选择适当的。6．在拉深过程中，毛坯受凸模拉深力的作用，在凸缘毛坯的径向产生，切向产生。在它们的共同作用下，凸缘变形区材料发生了塑性变形，并不断被拉入凹模内形成筒形拉深件。7．金属塑性变形时物体主要是发生形状的改变，体积变化，其表达式可写成。8.判断拉深件能否一次拉深成形，仅需比较总的拉深系数m总与第一次允许的大小即可。当m总时，则...
