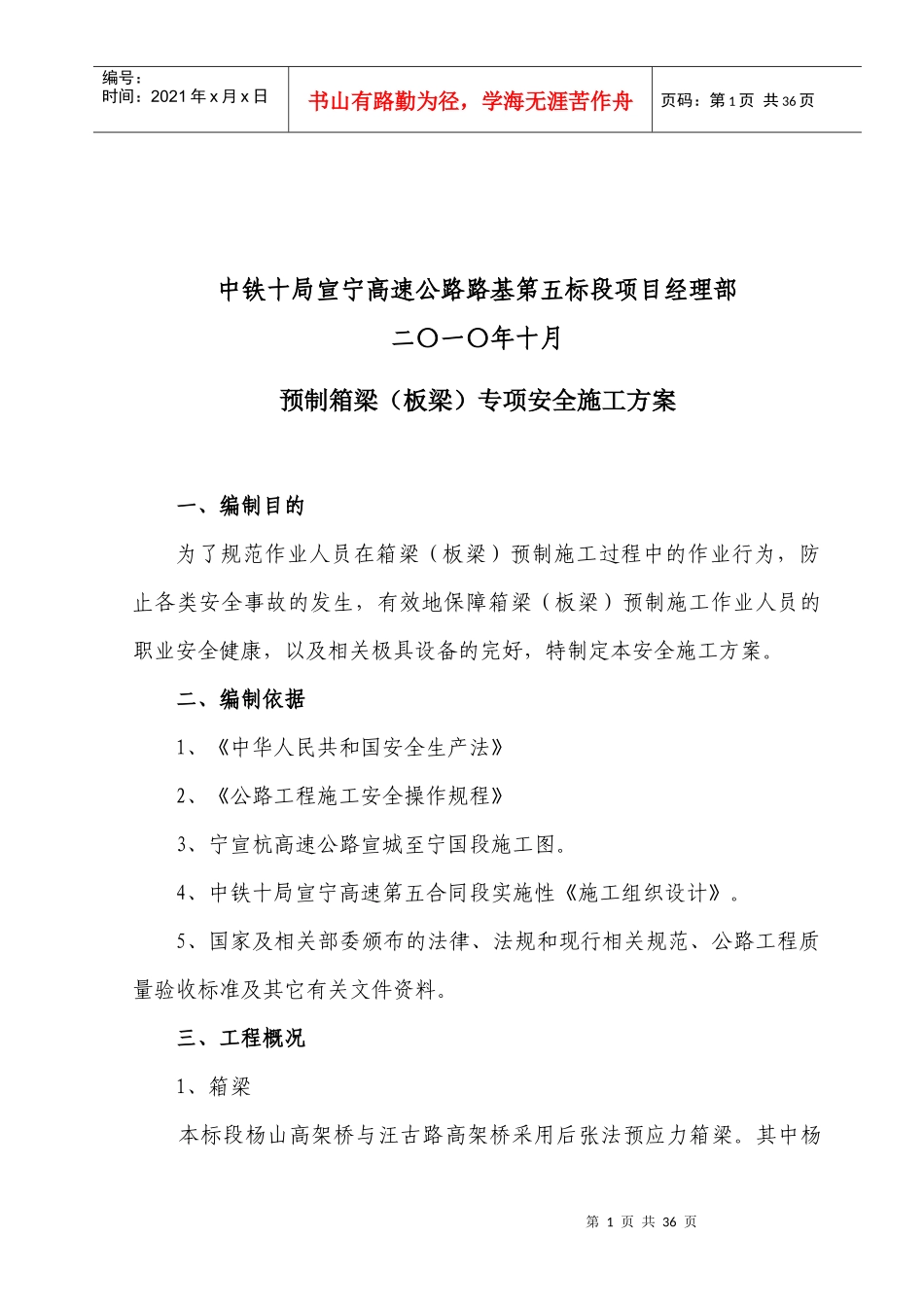

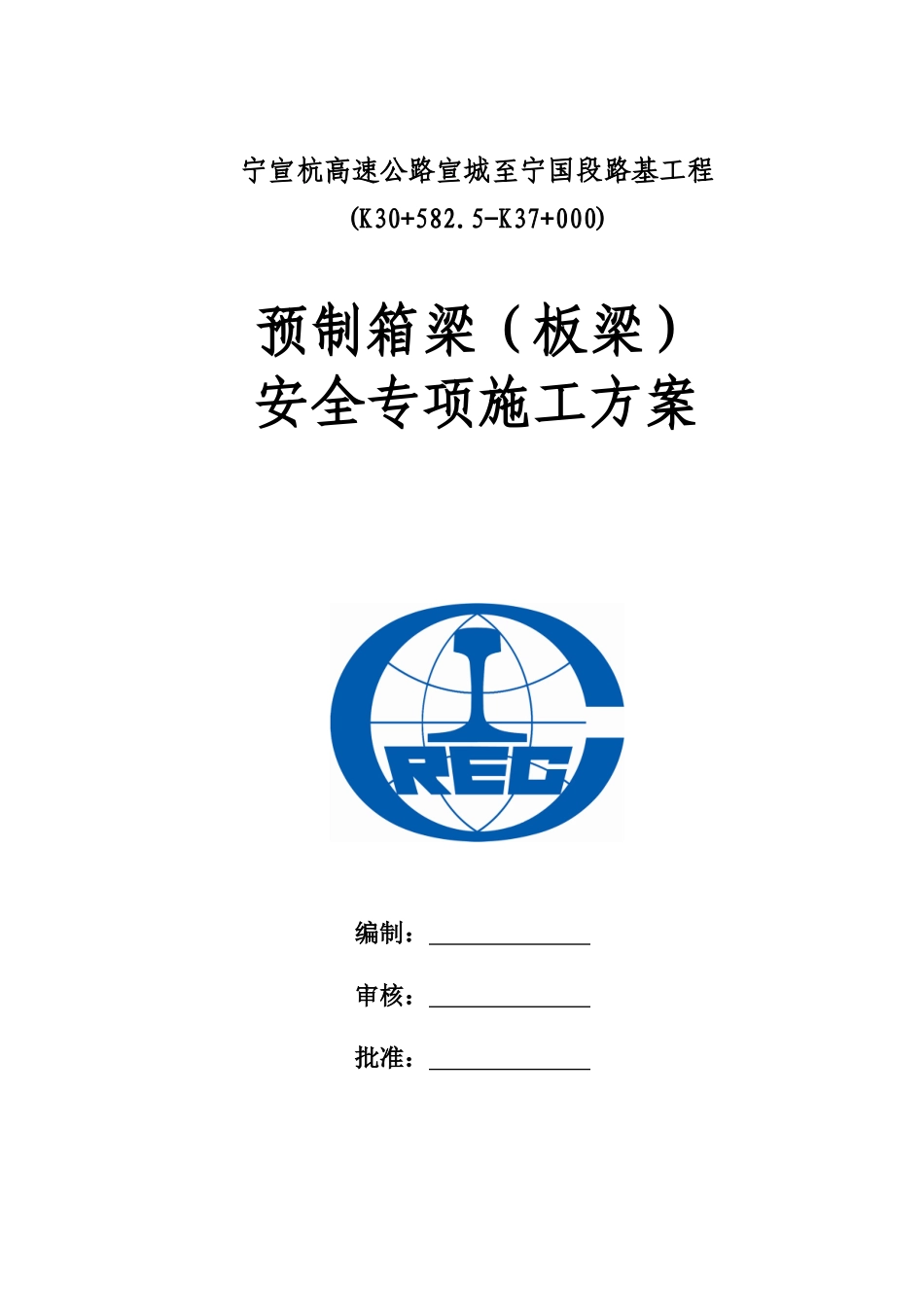

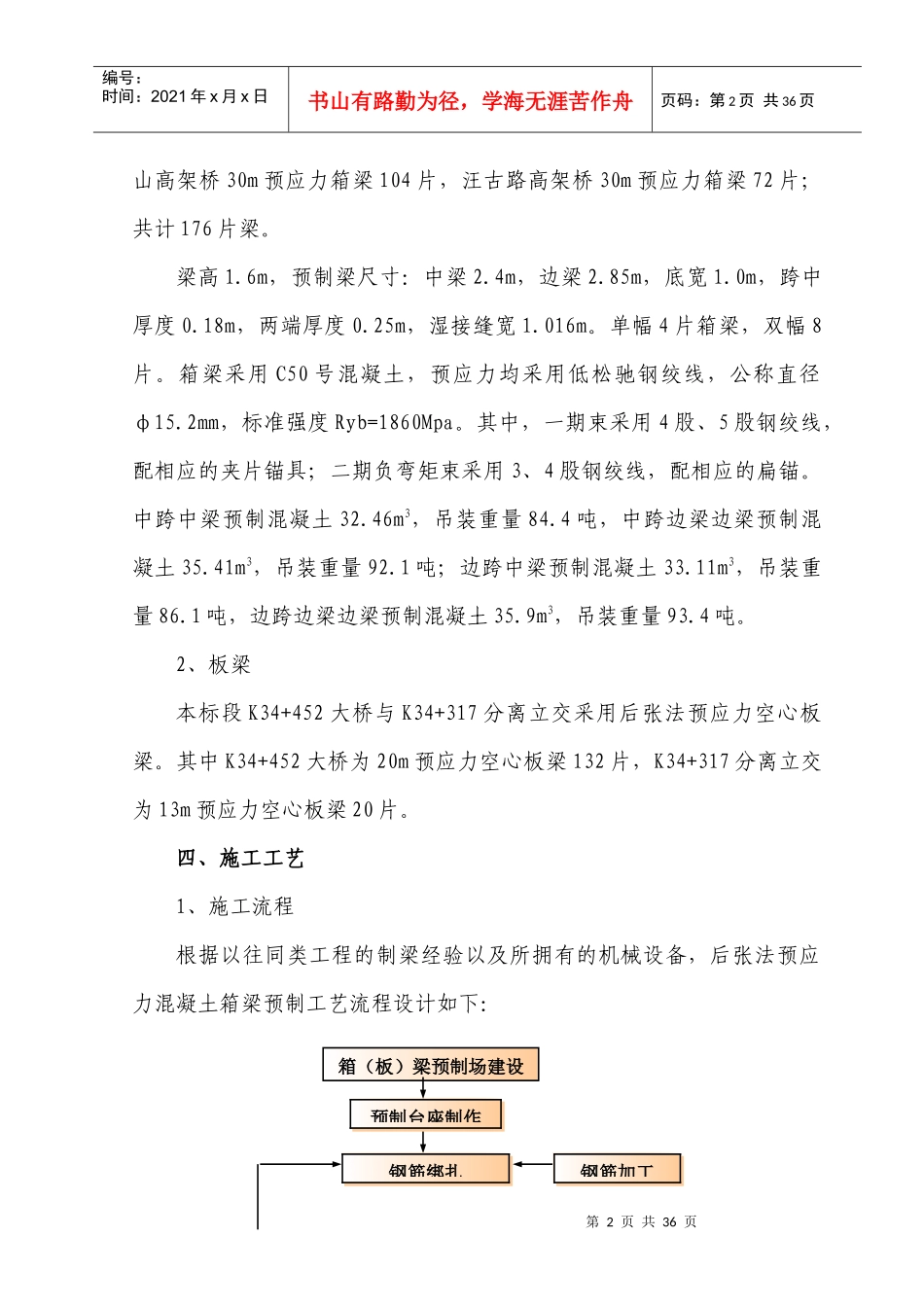

宁宣杭高速公路宣城至宁国段路基工程(K30+582.5-K37+000)预制箱梁（板梁）安全专项施工方案编制：审核：批准：第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页中铁十局宣宁高速公路路基第五标段项目经理部二〇一〇年十月预制箱梁（板梁）专项安全施工方案一、编制目的为了规范作业人员在箱梁（板梁）预制施工过程中的作业行为，防止各类安全事故的发生，有效地保障箱梁（板梁）预制施工作业人员的职业安全健康，以及相关极具设备的完好，特制定本安全施工方案。二、编制依据1、《中华人民共和国安全生产法》2、《公路工程施工安全操作规程》3、宁宣杭高速公路宣城至宁国段施工图。4、中铁十局宣宁高速第五合同段实施性《施工组织设计》。5、国家及相关部委颁布的法律、法规和现行相关规范、公路工程质量验收标准及其它有关文件资料。三、工程概况1、箱梁本标段杨山高架桥与汪古路高架桥采用后张法预应力箱梁。其中杨第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页山高架桥30m预应力箱梁104片，汪古路高架桥30m预应力箱梁72片；共计176片梁。梁高1.6m，预制梁尺寸：中梁2.4m，边梁2.85m，底宽1.0m，跨中厚度0.18m，两端厚度0.25m，湿接缝宽1.016m。单幅4片箱梁，双幅8片。箱梁采用C50号混凝土，预应力均采用低松驰钢绞线，公称直径φ15.2mm，标准强度Ryb=1860Mpa。其中，一期束采用4股、5股钢绞线，配相应的夹片锚具；二期负弯矩束采用3、4股钢绞线，配相应的扁锚。中跨中梁预制混凝土32.46m3，吊装重量84.4吨，中跨边梁边梁预制混凝土35.41m3，吊装重量92.1吨；边跨中梁预制混凝土33.11m3，吊装重量86.1吨，边跨边梁边梁预制混凝土35.9m3，吊装重量93.4吨。2、板梁本标段K34+452大桥与K34+317分离立交采用后张法预应力空心板梁。其中K34+452大桥为20m预应力空心板梁132片，K34+317分离立交为13m预应力空心板梁20片。四、施工工艺1、施工流程根据以往同类工程的制梁经验以及所拥有的机械设备，后张法预应力混凝土箱梁预制工艺流程设计如下：预制台座制作钢筋绑扎钢筋加工箱（板）梁预制场建设第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2、钢筋制作和安装非预应力钢筋已进厂，并进行了外观检查和机械性能试验复验。钢筋按分批分类堆放整齐，并用防雨材料覆盖。钢筋的制作在建好的钢筋施工棚内集中进行，制作好的半成品及成品钢筋应分类堆放。在加工车间内对原材进行调直、切断、弯曲成型、组装成片，然后分类标识并堆码整齐，通过小型车辆运输至制梁台座，最后在制梁台座上依据已有定位标记绑扎成型。绑扎钢筋骨架之前要熟练掌握图纸内容，并按钢筋材料表核对配料单和料牌，检查钢筋规格是否齐全准确，形状、数量是否与图纸相符；在熟悉图纸的基础上，仔细研究各号钢筋绑扎安装顺序和步骤；整个钢筋骨架绑完后，清理现场，检查并确保没有钢筋漏绑。布设预应力管道模板安装调整验收合格砼浇注养生、拆模模板加工、校穿钢束、张拉砼拌和压浆、封锚验收合格吊梁运存梁场预应力筋制循环施工试件制作第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页钢筋安装时，桥梁主筋间距与设计位置偏差、箍筋间距的偏差、腹板箍筋及垂直度、钢筋保护层与设计尺寸偏差以及其它钢筋偏移等各项误差，严格按规范要求施工。钢筋安装实测项目及允许偏差项次检查项目规定值或允许偏差检查方法和频率权值1受力钢筋间距（mm）±10尺量：每片梁检查2个断面32横向水平钢筋间距（mm）±10尺量：每片梁检查5~10个间距23钢筋骨架尺寸（mm）长±10尺量：按骨架总数的30%抽查1宽、高±54保护层厚度（mm）±3尺量：每片梁沿模板周边检查8处3钢筋绑扎同时预埋支座钢筋及通气孔，并确保位置准确。3、安装波纹管钢筋绑扎时要注意将波纹管绑扎定位在钢筋结构上，波纹管的定位按照施工图纸要求进行，施工时注意波纹管的定位钢筋稳固准确，同时波纹管的接头处使用塑料胶带缠裹严密，避免砼浇注时有水泥浆渗漏堵塞波纹管。如绑...
