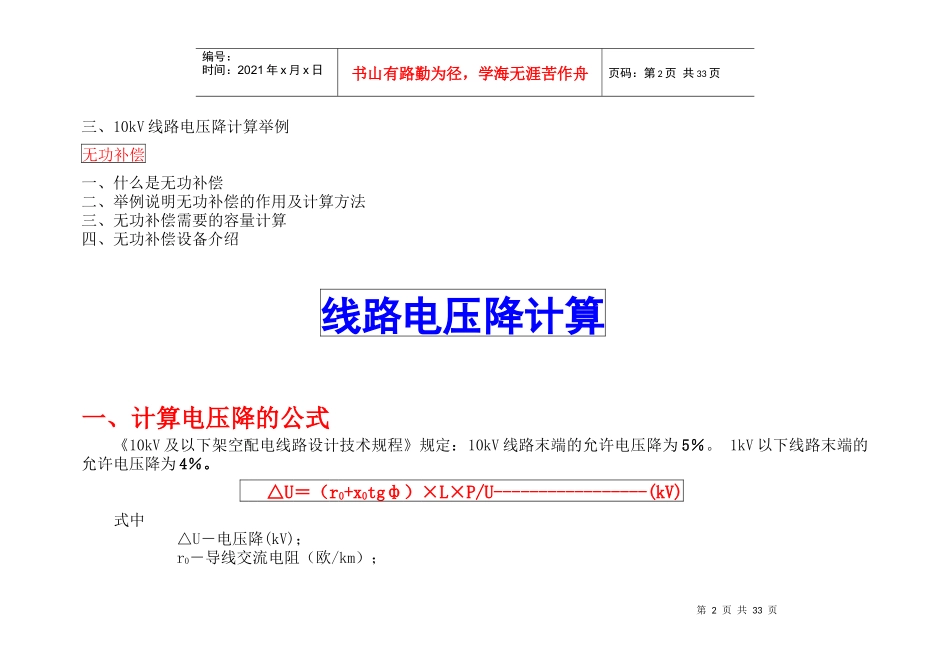

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页10kV及以下配电线路的电压降与无功补偿2013年3月修改目录线路电压降计算一、计算电压降的公式二、导线的电阻和电抗第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页三、10kV线路电压降计算举例无功补偿一、什么是无功补偿二、举例说明无功补偿的作用及计算方法三、无功补偿需要的容量计算四、无功补偿设备介绍线路电压降计算一、计算电压降的公式《10kV及以下架空配电线路设计技术规程》规定：10kV线路末端的允许电压降为5％。1kV以下线路末端的允许电压降为4％。△U＝（r0+x0tgф）×L×P/U-----------------(kV)式中△U－电压降(kV)；r0－导线交流电阻（欧/km）；第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页x0－导线电抗（欧/km）；ф－功率因数角（度）；P－线路输送功率（MW）；L－线路长度（km）;U－线路标称电压(kV)。△U％＝△U×100/U二、导线的电阻和电抗线路的电阻为交流电阻，一般为直流电阻的1.2～1.3倍。表中感抗，根据线路导线排列的几何均距D查得。几何间距按下式计算：B○D＝3√AB×BC×CA○CA○三、10kV线路电压降计算举例已知：1.O-A-B-C段导线为LGJ-150/20查表：几何间距1.5mr0=0.21欧/km）；x0=0.34（欧/km）；2.C-D-E段导线为LGJ-120/20查表：几何间距1.5mr0=0.27欧/km）；x0=0.347（欧/km）；第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页3.分支线A-A1A-A2C-C1C-C2导线为LGJ-70查表：几何间距1.5mr0=0.46(欧)；x0=0.365（欧）；4．cosф=0.85tgф=0.62计算步骤：第5页共33页第4页共33页10kV母线35kV变电所0A1A2BCDEC1C22km1km1.5km3km4km2km4km1km2km编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页200kW300kW250kW150kW100kW50kW350kWA第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页1.求A点电压A点总负荷1400kWOA段线路长2kmOA段线路电压降：ΔUOA=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×1.4×2/10=0.118kVUA=U-ΔUOA＝10-0.118＝9.882kV2.求B点电压B点总负荷900kWAB段线路长3kmAB段线路电压降：ΔUAB=（r0+x0tgф）×L×P/U第7页共33页第6页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共33页=（0.21+0.34×0.62）×3×0.9/9.882=0.115kVUB=UA-ΔUAB＝9.882-0.115＝9.767kV3.求C点电压C点总负荷650kWBC段线路长4kmBC段线路电压降：ΔUBC=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.65/9.767=0.112kVUC=UB-ΔUBC＝9.767-0.112＝9.655kV第8页共33页第7页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共33页4.求D点电压D点总负荷500kWCD段线路长2kmCD段线路电压降：ΔUCD=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×2×0.50/9.655=0.05kVUD＝UC-ΔUCD=9.655-0.05＝9.605Kv5.求（E点）干线末端电压E点总负荷350kWCD段线路长4kmDE段线路电压降：ΔUDE=（r0+x0tgф）×L×P/U第9页共33页第8页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共33页=（0.21+0.34×0.62）×4×0.350/9.605=0.071kVUE=UD-ΔUDE＝9.605-0.071＝9.534kVΔU0E=（U-UE）/U×100%＝(10-9.534/10)×100%=4.66%<<5%>合格。6.求分支线C-C1-C2末端电压C1点总负荷150kWCD段线路长1kmCC1段线路电压降：ΔUCC1=（r0+x0tgф）×1×0.15/9.655=（0.46+0.365×0.62）×1×0.15/9.655第10页共33页第9页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共33页=0.011kVUC1=9.655-0.011＝9.644KvC2点总负荷50kWCD段线路长2kmCC1段线路电压降：ΔUCC1=（r0+x0tgф）×L×P/9.644=（0.46+0.365×0.62）×2×0.05/9.644=0.0071KvUC2=9.644-0.0071=9.637KvΔU0C2=(10-9.637/10)×100%=3.63%<<5%>合格。7.求分支线A-A2末端电压A2点总负荷300kWAA2...
