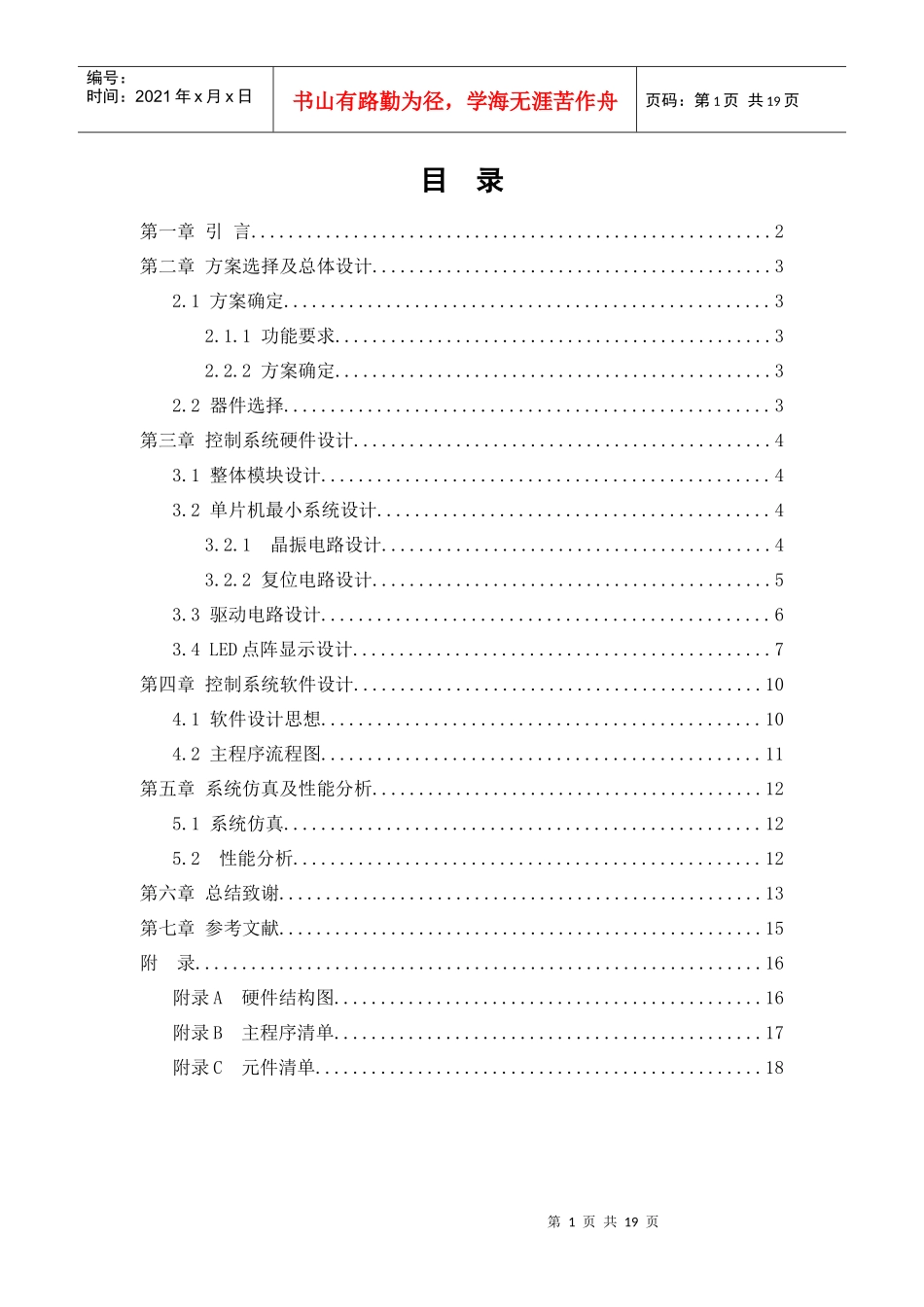

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录第一章引言........................................................2第二章方案选择及总体设计...........................................32.1方案确定....................................................32.1.1功能要求...............................................32.2.2方案确定...............................................32.2器件选择....................................................3第三章控制系统硬件设计.............................................43.1整体模块设计................................................43.2单片机最小系统设计..........................................43.2.1晶振电路设计..........................................43.2.2复位电路设计...........................................53.3驱动电路设计................................................63.4LED点阵显示设计.............................................7第四章控制系统软件设计............................................104.1软件设计思想...............................................104.2主程序流程图...............................................11第五章系统仿真及性能分析..........................................125.1系统仿真...................................................125.2性能分析..................................................12第六章总结致谢....................................................13第七章参考文献....................................................15附录.............................................................16附录A硬件结构图..............................................16附录B主程序清单..............................................17附录C元件清单................................................18第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页第一章引言LED是发光二极管LIGHTEMINTTINGDIODE的英文缩写，是一种直接能将电能转化为可见光的半导体。LED点阵是由发光二极管排列组成的显示器件，在日常生活中随处可见，其发光类型属于冷光源，效率及发热量是普通发光器件难以比拟的。它采用低电压扫描驱动，具有耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远、可靠耐用、应用灵活、安全、响应时间短、绿色环保、控制灵活等特点。随着社会经济的不断进步，人们对LED显示器的认识不断加深，其应用领域越来越广。本设计是基于AT89C5151的8×8点阵LED数码字符显示器的设计，LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成.LED点阵显示屏可以显示数字或符号,通常用来显示时间、速度、系统状态等。本文讲述了基于AT89C51单片机8×8LED数码字符显示器的基本原理、硬件组成与设计，Proteus软件仿真，程序设计等基本环节与相关技术。LED电子显示屏具有所显内容信息量大，外形美观大方，操作使用方便灵活。适用于火车，汽车站，码头，金融证券市场，文化中心，信息中心体育设施等公共场所。该项目广泛涉及了计算机及电子技术中的电源技术，单片机技术，数据通讯技术，显示技术，存储技术，系统软件技术，接口及驱动等技术。本设计是8×8点阵LED数码字符显示器的设计。整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。通过该芯片控制一个驱动器来驱动显示屏显示，该电子屏可以各种文字或单色图像，采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。本次科研实践是二人一组合作，本人主要负责硬件部分的设计及计算，软件设计部分由沈霞同学完成。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第二章方案选择及总体设计2.1...
