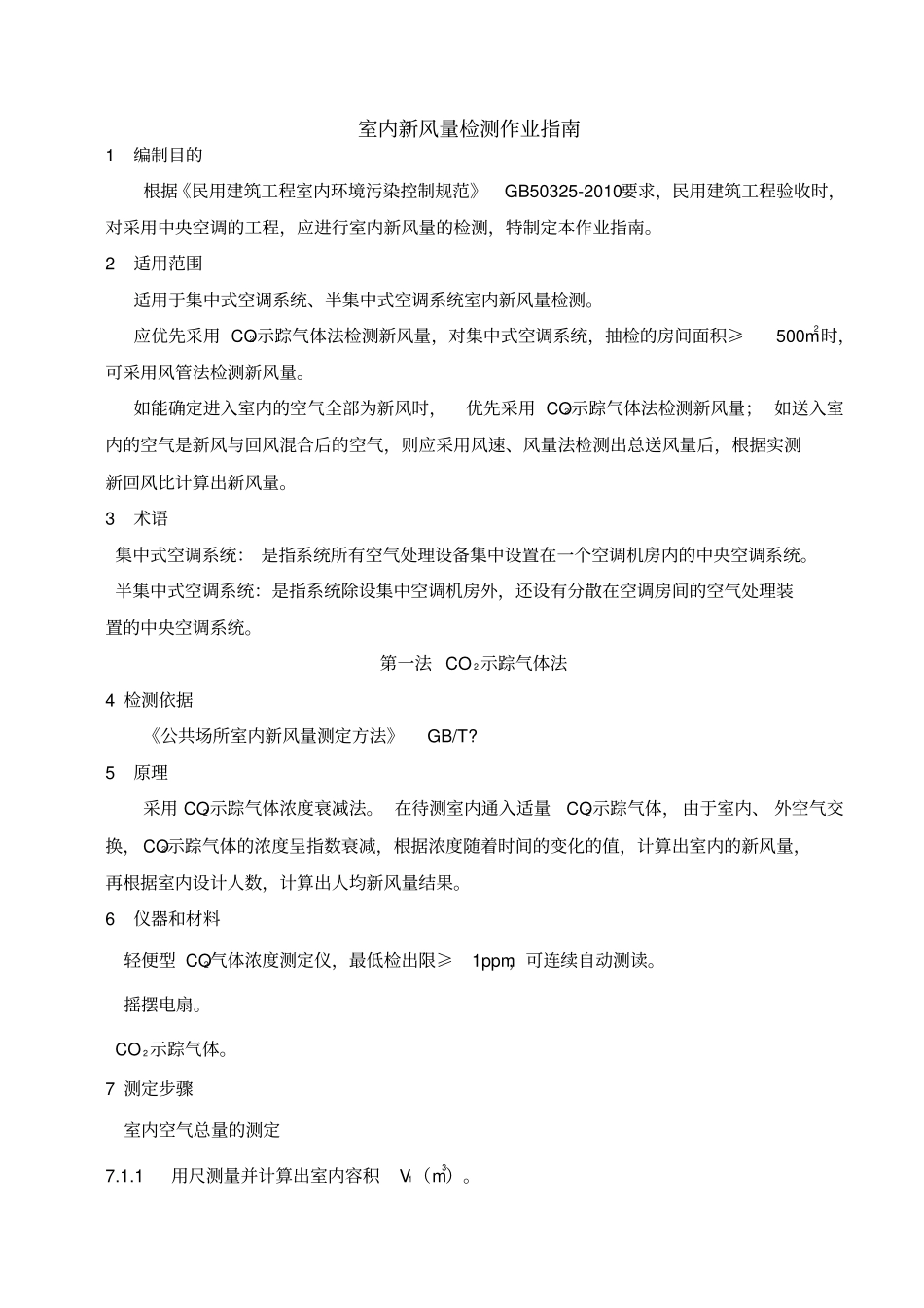

室内新风量检测作业指南1编制目的根据《民用建筑工程室内环境污染控制规范》GB50325-2010要求，民用建筑工程验收时，对采用中央空调的工程，应进行室内新风量的检测，特制定本作业指南。2适用范围适用于集中式空调系统、半集中式空调系统室内新风量检测。应优先采用CO2示踪气体法检测新风量，对集中式空调系统，抽检的房间面积≥500m2时，可采用风管法检测新风量。如能确定进入室内的空气全部为新风时，优先采用CO2示踪气体法检测新风量；如送入室内的空气是新风与回风混合后的空气，则应采用风速、风量法检测出总送风量后，根据实测新回风比计算出新风量。3术语集中式空调系统：是指系统所有空气处理设备集中设置在一个空调机房内的中央空调系统。半集中式空调系统：是指系统除设集中空调机房外，还设有分散在空调房间的空气处理装置的中央空调系统。第一法CO2示踪气体法4检测依据《公共场所室内新风量测定方法》GB/T?5原理采用CO2示踪气体浓度衰减法。在待测室内通入适量CO2示踪气体，由于室内、外空气交换，CO2示踪气体的浓度呈指数衰减，根据浓度随着时间的变化的值，计算出室内的新风量，再根据室内设计人数，计算出人均新风量结果。6仪器和材料轻便型CO2气体浓度测定仪，最低检出限≥1ppm，可连续自动测读。摇摆电扇。CO2示踪气体。7测定步骤室内空气总量的测定7.1.1用尺测量并计算出室内容积V1（m3）。7.1.2室内应无家具等物品，用尺测量并计算出室内梁、柱等凸出物的总体积V2（m3）。7.1.3计算室内空气容积，见式。12VVV（）式中：V————室内空气容积，m3;1V————室内容积，m3;2V————室内物品容积，m3检测点的设置室内CO2浓度检测点数应按表设置，当房间内有2个及以上检测点时，应采用对角线、斜线、梅花状均衡布点。表室内CO2浓度检测点数设置房间使用面积（m2）检测点数（个）<501≥50，<1002≥100，<5003测定的准备工作7.3.1按仪器使用说明校正仪器，校正后待用。7.3.2打开电源，确认供电正常。7.3.3用氮气归零。测定7.4.1测定环境本底CO2浓度。7.4.2关闭门窗及空调系统，在室内通入适量的CO2，按室内空气量计算，释放CO2气体2～4g/m3，同时用风扇扰动空气（约3～5min），使CO2示踪气体充分混合均匀。按空调的正常工作状态开启空调系统，按对角线、斜线或梅花状布点后，开启CO2气体浓度测定仪，人员离开现场，以15min间隔自动测定CO2浓度，持续90min以上，舍弃第一个测读数据，读取之后不少于5个连续测读数据。计算7.5.1换气率计算取15min间隔的有效CO2浓度值，不少于5次。用回归方程法计算换气率，见式7.5.1。2010lnlnCCCCAt（7.5.1）式中：1C————测量开始时CO2示踪气体浓度，mg/m3;2C————t时间的CO2示踪气体浓度，mg/m3;A————换气率，h-1;0C————环境本底CO2浓度，mg/m3;t————测定时间，h。7.5.2新风量计算，见式。QAV（7.5.2）式中：Q————新风量，m3/h;A————换气率，h-1;V————室内空气容积，m3。注1：当房间内有2个及以上检测点时取各点的平均值作为该房间的新风量检测值。人均新风量的计算。依据设计或规范要求，按照该房间设计人数，计算出人均新风量。Q＝Q/人数（）第二法风量直接检测法8检验依据《公共场所集中式空调通风系统卫生规范》卫生部《公共建筑节能检测标准》(JGJ/T177-2009)《采暖通风与空气调节工程检测技术规程》(JGJ/T260-2011)《通风与空调系统性能检测规程》(DGTJ08-802-2005)中有关系统风量及风口风量检测方法。9原理对由中央空调系统来保障室内空气环境的空调房间来说，室内新风补给方式有二种，一种是独立新风补给，一种是与回风混合后补给。半集中式中央空调主要采用前一种新风补给方式，集中式中央空调主要采用后一种新风补给方式。二种新风补给方式的检测方法相同，但计算方法不同，前一种可直接检测出室内新风量，后一种则需要通过实测新回风比计算出其中的新风量。风量检测方法有二种，一种是“管内风速法”，一种是“风口风速法”。管内风速法是通过测量某个风管截面内各测点风速或动压，计算出该截面内的平均风速或平均动压后，再计算通过该截面的风量。如果管内通过的是新风，则检测出的为...
